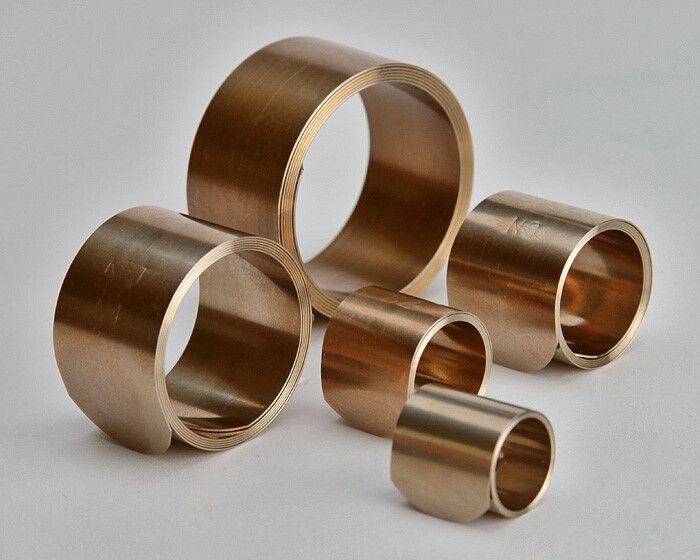

Пружина постоянного давления ППД №5 (50шт/упак)(КВТ) | 57947 КВТ

Пружина постоянного давления ППД №5 (36 мм - 80 мм) от КВТ — это надежный элемент для создания электрического контакта между заземляющим проводом и металлической оболочкой кабеля без пайки. Упаковка содержит 50 штук артикула 57947, подходящих для кабелей с диаметром от 36 до 80 мм.

Назначение и область применения

Пружина постоянного давления ППД №5 предназначена для присоединения заземляющего провода к бронелентам и металлическим оболочкам кабелей. Особенно эффективна при монтаже в соединительных муфтах, где нельзя использовать пайку — например, при работе с кабелями на основе сшитого полиэтилена или ПВХ. Подходит для промышленных, энергетических и транспортных объектов, где требуется быстрая и долговечная заземляющая связь.

Технические характеристики

• Тип изделия: пружина постоянного давления
• Материал: нержавеющая сталь AISI 301
• Внутренний диаметр: 36 мм
• Рабочий диапазон диаметра кабеля: 36–80 мм
• Цвет: стальной (естественный цвет металла)
• Упаковка: 50 штук
• Маркировка: на каждой пружине выбит размер для идентификации

Совместимость и монтаж

Пружина ППД №5 совместима с кабелями, имеющими металлическую броню или оболочку, соответствующую внутреннему диаметру 36 мм. Монтаж выполняется вручную: достаточно раскрыть пружину, поместить её вокруг оболочки кабеля и закрепить заземляющий провод внутри. Инструмент не нужен — контакт формируется за счет постоянного радиального давления. Обратите внимание: пружина не подходит для кабелей с внешним диаметром менее 36 мм или более 80 мм — используйте другие номера серии ППД.

Безопасность и стандарты

Изделие выполнено из нержавеющей стали AISI 301, обеспечивающей соответствие требованиям по коррозионной стойкости и механической прочности. Кромки пружины сглажены, нет острых заусенцев — снижается риск травм при обращении. Конструкция не выделяет токсичных веществ, безопасна для работы в замкнутых пространствах. Соответствует практикам ГОСТ Р 50571 и IEC 60364 для систем заземления.

Преимущества

• Не требует пайки — экономит время и не нуждается в сварочных навыках
• Обеспечивает стабильное прижимное усилие на протяжении всего срока службы
• Высокая коррозионная стойкость благодаря составу стали AISI 301
• Закругленный конец и гладкие кромки повышают комфорт и безопасность монтажа
• Один элемент покрывает широкий диапазон диаметров — снижает необходимость в запасе нескольких типов

Ограничения применения

Пружина ППД №5 не предназначена для кабелей с внешним диаметром меньше 36 мм или больше 80 мм — для них нужны другие модели серии (например, ППД №4 или №6). Также не рекомендуется применять в средах с постоянным воздействием открытого пламени или температурой выше +150 °C. Не используется для передачи рабочего тока — только для заземления и экранирования.

Примеры использования

• Заземление бронированного кабеля ВВГнг(А)-LS 3×120+1×70 в распределительном щите
• Подключение медного заземляющего провода к металлической оболочке кабеля СПЭ в ответвительной муфте
• Монтаж экрана в герметичной муфте для кабеля с изоляцией из сшитого полиэтилена на подстанции
• Фиксация заземляющего провода к броне в кабельной канализации при ремонте линии

Практические советы

• Перед установкой проверьте внешний диаметр кабеля — он должен попадать в диапазон 36–80 мм. Если кабель слишком мал — пружина не будет плотно прилегать; если слишком большой — не войдет.
• Чтобы легче одеть пружину, слегка растяните её руками — она легко восстанавливает форму после деформации.
• При необходимости можно использовать плоскогубцы для фиксации заземляющего провода внутри пружины — но не для сжатия самой пружины.
• Храните в сухом месте — хотя материал нержавеющий, длительное воздействие влаги может вызвать поверхностное окисление, не влияющее на работу.
• Для массового монтажа заказывайте сразу упаковку из 50 штук — артикул 57947 оптимизирован для крупных проектов.
