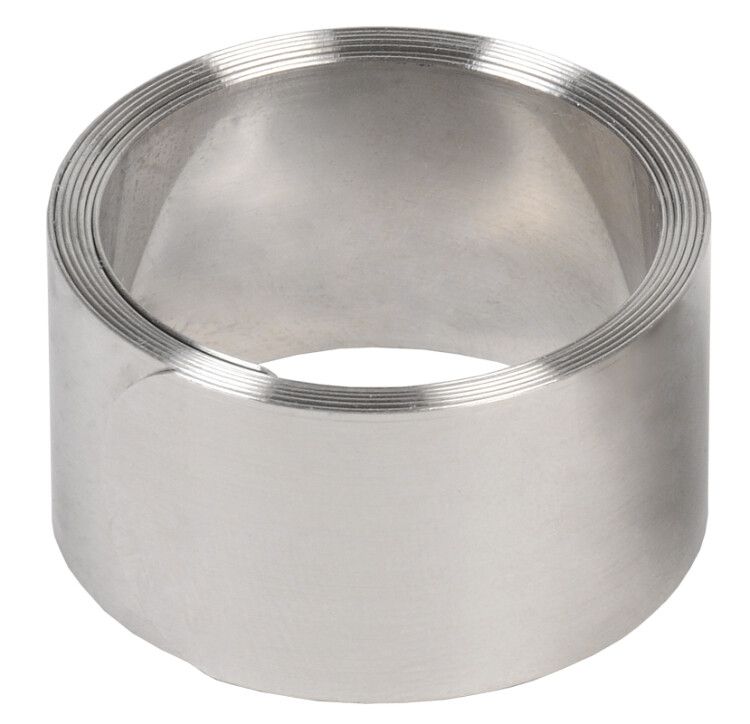

Пружина постоянного давления ППД D50-90 0,5x20x7 | UPPD-D50-90-50-20-7 IEK

Пружина постоянного давления ППД D50-90 0,5x20x7 от IEK используется для надёжного электрического соединения между заземляющей шиной и металлической оболочкой кабеля. Этот элемент применяют при монтаже силовых кабелей в условиях, где важна долговечная контактная связь без дополнительной фиксации.

Назначение и область применения

Пружина постоянного давления ППД D50-90 0,5x20x7 создаёт постоянное механическое усилие между заземляющей шиной и бронированной оболочкой кабеля. Она обеспечивает непрерывный ток утечки и защитное заземление без болтовых соединений. Применяется в распределительных устройствах, щитовых, кабельных каналах и на объектах с высокой вибрацией - например, на заводах, в метро, на насосных станциях.

Технические характеристики

• Диаметр кабеля: 50–90 мм - подходит для крупногабаритных силовых кабелей с бронёй
• Наружный диаметр: 50–90 мм - соответствует диапазону захватываемых кабелей
• Материал: сталь - обеспечивает прочность и устойчивость к деформациям
• Тип изделия: пружина постоянного давления - работает за счёт упругости, без затяжки
• Цвет: серый - стандартная окраска для промышленных комплектующих
• Срок службы: 30 лет - рассчитана на длительную эксплуатацию в промышленных условиях

Совместимость и монтаж

Пружина ППД D50-90 0,5x20x7 совместима с любыми заземляющими шинами из меди или стали, имеющими плоскую поверхность. Устанавливается путём одевания на броню кабеля перед её фиксацией к шине. Не требует инструментов - достаточно надеть пружину и плотно прижать к поверхности шины. Кабель должен иметь жёсткую металлическую оболочку или бронеленту; гибкие кабели без брони использовать нельзя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и МЭК 60364 для систем заземления. Обеспечивает минимальное переходное сопротивление при длительном контакте. Не содержит свинца и других запрещённых веществ - безопасно для персонала и окружающей среды.

Преимущества

• Не требует периодической подтяжки - усилие сохраняется всё время работы
• Устойчива к вибрациям и температурным колебаниям
• Замена повреждённой оболочки возможна без демонтажа всей системы
• Высокая надёжность благодаря длительному сроку службы - до 30 лет

Ограничения применения

• Подходит только для кабелей с металлической бронёй или оболочкой - не работает с пластиковыми или неметаллическими покрытиями
• Не предназначен для использования в агрессивных химических средах - материал не имеет специального антикоррозийного покрытия
• Работает только при наличии достаточного осевого усилия - не заменяет болтовые зажимы там, где требуется повышенная механическая нагрузка

Примеры использования

• Заземление кабелей питания на промышленных конвейерах
• Подключение бронированных кабелей к заземляющим шинам в распределительных пунктах метрополитена
• Фиксация заземления на кабельных трассах в цехах с частыми технологическими вибрациями
• Обустройство контуров заземления на насосных станциях и энергообъектах

Практические советы

• Перед установкой проверьте внешний диаметр брони кабеля - он должен попадать в диапазон 50–90 мм. Для меньших или больших кабелей используйте другие модели ППД.
• Не допускайте перегиба пружины при монтаже - это снижает упругость и срок службы.
• При многократных сборках/разборках контролируйте состояние контакта - при появлении следов окисления протрите поверхности спиртом.
• Пружина ППД D50-90 0,5x20x7 от IEK - один из самых распространённых решений в промышленной практике. Выбирайте её, когда нужна простота, надёжность и долговечность без сложных креплений.
