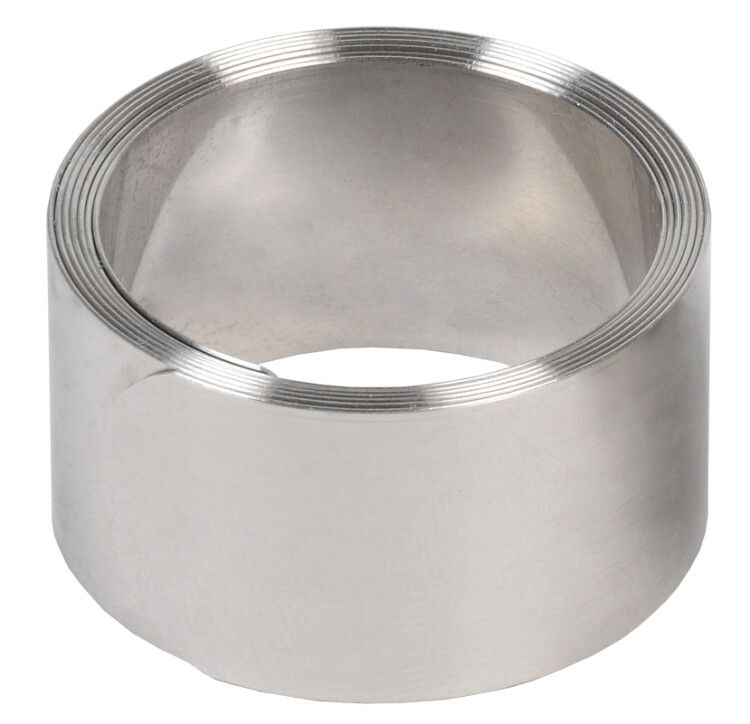

Пружина постоянного давления ППД D42-70 0,5x20x7 | UPPD-D42-70-50-20-7 IEK

Пружина постоянного давления ППД D42-70 0,5x20x7 от IEK используется для надёжного электрического соединения между заземляющей шиной и металлической оболочкой кабеля. Эта пружина обеспечивает устойчивый контакт даже при вибрациях и температурных колебаниях, что делает её важным элементом в системах заземления промышленного оборудования.

Назначение и область применения

Пружина постоянного давления ППД D42-70 0,5x20x7 применяется для создания постоянного электрического контакта между заземляющей шиной и бронелентой или металлической оболочкой кабеля. Она компенсирует механические перемещения, сохраняя плотное прилегание без необходимости фиксации болтами или сваркой. Подходит для установки в распределительных щитах, трансформаторных подстанциях, на кабельных трассах и в местах ввода кабелей в оборудование.

Технические характеристики

• Тип изделия: пружина постоянного давления
• Наружный диаметр: 42–70 мм — соответствует диапазону диаметров кабельных оболочек, с которыми она совмещается
• Диаметр кабеля: 42–70 мм — определяет, какие кабели можно заземлять через эту пружину
• Материал: сталь — обеспечивает прочность и долговечность
• Цвет: серый — стандартная окраска, не влияет на функциональность
• Срок службы: 30 лет — рассчитана на длительную эксплуатацию без замены

Совместимость и монтаж

Пружина ППД D42-70 0,5x20x7 устанавливается на кабельную оболочку перед подключением к заземляющей шине. Её внутренний диаметр автоматически адаптируется к внешнему диаметру кабеля в пределах 42–70 мм. Для монтажа достаточно зафиксировать пружину вокруг оболочки, затем прижать её к шине — контакт образуется за счёт упругости материала. Убедитесь, что поверхность оболочки и шины очищена от изоляции, краски и оксидов для лучшего проводящего контакта.

Безопасность и стандарты

Пружина соответствует требованиям к заземляющим устройствам, применяемым в промышленной электроустановке. Хотя явного указания стандарта в данных нет, её использование в рамках ГОСТ Р 50571 и ПУЭ допустимо при соблюдении правил заземления. Материал — углеродистая сталь — не содержит токсичных покрытий и безопасен при эксплуатации в закрытых помещениях.

Преимущества

• Не требует сварки или болтов — снижает время монтажа и риск повреждения оболочки
• Автоматическая регулировка усилия — сохраняет контакт при изменении положения кабеля
• Высокая долговечность — срок службы 30 лет исключает частую замену
• Работает в условиях вибраций и перепадов температур — подходит для промышленной среды

Ограничения применения

• Не предназначен для кабелей с диаметром менее 42 мм или более 70 мм — не обеспечит надёжного контакта
• Не следует использовать на пластиковых или неметаллических оболочках — требуется проводящий материал
• Не рекомендовано применение во взрывоопасных зонах без дополнительной защиты
• Не является самостоятельным заземляющим проводником — должен использоваться в связке с медной шиной или проводом

Примеры использования

• Заземление силового кабеля с бронированной оболочкой в распределительном щите
• Подключение кабеля к заземляющей шине на промышленном станке
• Фиксация заземления на кабельной трассе в цеху с высокой вибрацией
• Обеспечение контракта между экраном контрольного кабеля и корпусом пульта управления

Практические советы

• Перед установкой проверьте точный диаметр оболочки кабеля — он должен попадать в диапазон 42–70 мм
• Очистите место контакта от ржавчины, масла и изоляционного слоя — это повысит проводимость
• Не перегибайте пружину при монтаже — это может нарушить её упругие свойства
• При многократном демонтаже кабеля следите за состоянием пружины — при потере упругости замените её
• Пружина ППД D42-70 0,5x20x7 от IEK совместима с большинством стандартных заземляющих шин — используйте её как универсальное решение для кабелей среднего и крупного сечения
