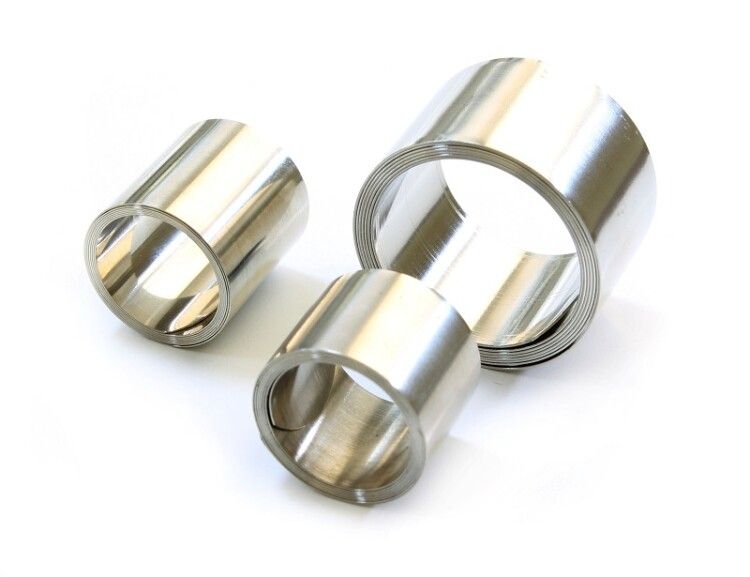

Пружина постоянного давления ППД 20*30 мм | zeta21571 ЗЭТАРУС (Завод электротехнической арматуры)

Пружина постоянного давления ППД 20х30 мм от ЗЭТАРУС (артикул zeta21571) - это надёжный элемент для создания электрического контакта между проводом заземления и металлической оболочкой кабеля без пайки. Применяется там, где важна долговечность, устойчивость к коррозии и стабильное контактное давление.

Назначение и область применения

Пружина постоянного давления ППД 20х30 мм используется для присоединения проводов заземления к бронелентам, металлическим оболочкам кабелей или другим токопроводящим поверхностям. Подходит для систем заземления в промышленных установках, распределительных устройствах, силовых кабельных трассах и на объектах с высокой влажностью или агрессивной средой.

Технические характеристики

• Номинальное поперечное сечение проводника: 20–30 мм2 - позволяет надёжно фиксировать медные или алюминиевые жилы указанного сечения;
• Напряжение: 10 000 кВ - рассчитана на работу в сетях сверхвысокого напряжения, обеспечивает безопасную изоляцию при высоких потенциалах;
• Способ монтажа: обжим - требует специального инструмента для плотного соединения с оболочкой;
• Наличие муфты: да - защищает место соединения от механических повреждений и внешних воздействий;
• Изоляция: пластмассовая оболочка - предотвращает случайные замыкания и снижает риск поражения током;
• Материал: немагнитный сплав, устойчивый к коррозии - не окисляется, не теряет проводимость со временем.

Совместимость и монтаж

Пружина ППД 20х30 мм совместима с кабелями, имеющими металлическую оболочку или броню, соответствующую сечению 20–30 мм2. Для монтажа требуется обжимной инструмент, обеспечивающий равномерное давление. Муфта одевается поверх места соединения после обжима и фиксируется. Убедитесь, что поверхность оболочки чистая, без краски, ржавчины или изоляционного покрытия - иначе контакт будет нестабильным.

Безопасность и стандарты

Пружина ППД 20х30 мм соответствует требованиям к надёжному заземлению в электроустановках до 10 кВ. Пластмассовая оболочка обеспечивает класс защиты IP40, исключая доступ к токоведущим частям при нормальной эксплуатации. Материал не содержит железа, поэтому не создаёт помех в чувствительных электромагнитных средах.

Преимущества

• Не требует пайки - экономит время и исключает риск перегрева оболочки кабеля;
• Стабильное радиальное давление - контакт сохраняется даже при вибрациях и температурных колебаниях;
• Устойчивость к коррозии - служит десятки лет без потери проводимости;
• Муфта усиливает механическую прочность - защищает от повреждений при монтаже и эксплуатации;
• Немагнитная конструкция - подходит для применений рядом с чувствительными приборами и системами автоматизации.

Ограничения применения

• Не применяется для присоединения к деревянным, пластиковым или неэлектропроводящим поверхностям;
• Не рекомендовано использование в условиях постоянного погружения в жидкость - хотя материал коррозионностойкий, герметичность не гарантируется;
• Требуется точное соответствие сечения провода (20–30 мм2); использование меньших или больших жил снижает надёжность контакта;
• Не предназначен для многократного демонтажа - обжим является одноразовой операцией.

Примеры использования

• Подключение заземляющего провода к броне кабеля КГ, ВВГнг-LS на подстанции;
• Фиксация заземления на металлическом корпусе распределительного щита;
• Создание контура заземления в шахтных установках, где есть повышенная влажность и химические пары;
• Присоединение к экрану контрольного кабеля в цепях АСУ ТП.

Практические советы

• Перед монтажом зачистите поверхность оболочки кабеля до металла - удалите оксиды, краску, грязь;
• Выбирайте обжимной клещи с матрицей, подходящей под размер ППД 20х30 мм - некорректный инструмент приведёт к плохому контакту;
• Проверьте целостность муфты перед установкой - трещины или деформации снижают защитные свойства;
• При работе в местах с высокой вибрацией дополнительно закрепите провод через хомут, чтобы нагрузка не передавалась на контакт;
• Артикул zeta21571 - единственный номер для заказа оригинальной пружины ППД 20х30 мм от ЗЭТАРУС; аналоги могут не обеспечить заявленную надёжность.
