Провод заземления ПМЛ 16-400 НК | 84294 КВТ

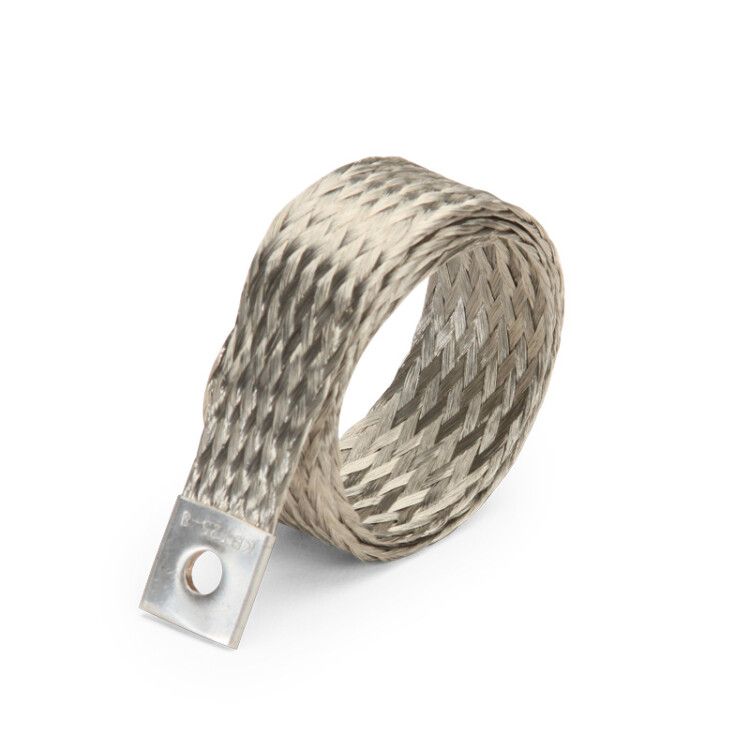

Провод заземления ПМЛ 16-400 НК от бренда КВТ - это готовое решение для надёжного заземления в кабельных муфтах. Его плоская форма, лужёная медь и встроенный наконечник позволяют быстро и точно смонтировать перемычку без дополнительной подготовки.

Назначение и область применения

Провод заземления ПМЛ 16-400 НК предназначен исключительно для создания заземляющих перемычек внутри концевых и соединительных термоусаживаемых муфт. Он используется при монтаже силовых кабелей напряжением до 35 кВ, где требуется надёжный и компактный вывод заземления. Применяется в энергетике, ЖКХ, промышленных объектах и на транспорте - там, где важна герметичность и долговечность соединений.

Технические характеристики

• Сечение проводника: 16 мм2 - обеспечивает достаточную проводимость для токов утечки и аварийных режимов;
• Материал проводника: медь марки М1, лужёная - повышает коррозионную стойкость и улучшает контакт при опрессовке;
• Класс проводника: 6 - высокая гибкость за счёт множества тонких жил; легко изгибается даже в ограниченном пространстве;
• Форма проводника: плоская - позволяет плотно прилегать к поверхности муфты, не занимая лишнего места;
• Тип оплетки: плетёная - сохраняет форму и механическую целостность при многократных изгибах;
• Наличие наконечников: да, один конец с опрессованным плоским наконечником - готов к установке без доработки.

Совместимость и монтаж

Провод заземления ПМЛ 16-400 НК совместим с большинством термоусаживаемых муфт, где предусмотрен вывод заземления. Плоский наконечник идеально подходит для крепления к шине или болтовому соединению в корпусе муфты. Установка: место контакта зачищается, наконечник фиксируется болтом с моментом, соответствующим требованиям муфты. Не требует пайки или дополнительной опрессовки. Длина 400 мм - оптимальна для стандартных муфт средней мощности.

Преимущества

• Готов к использованию - наконечник уже установлен, экономит время монтажа;
• Высокая гибкость класса 6 - легко укладывается в тесных условиях;
• Плоская форма - не выпирает, не мешает усадке термоусаживаемой трубки;
• Лужёная медь - снижает окисление, продлевает срок службы контакта;
• Стандартная длина 400 мм - подобрана под типовые решения производителей муфт.

Ограничения применения

• Не предназначена для прокладки в воздухе или открытых трассах - только внутри муфт;
• Работает только в системах с рабочим напряжением до 35 кВ;
• Не заменяет основной заземляющий проводник - применяется только как внутренняя перемычка;
• Наконечник есть только на одном конце - второй конец требует самостоятельного подключения (например, через клемму или болт).

Примеры использования

• Заземление в концевой муфте кабеля 10/35 кВ на распределительной подстанции;
• Перемычка между экраном и заземляющей шиной в соединительной муфте для кабеля с бумажной пропиткой;
• Подключение заземления в муфте на воздушной линии после ремонта кабельного участка.

Практические советы

• Убедитесь, что посадочное отверстие в муфте соответствует толщине плоского наконечника - он не должен быть слишком широким или узким;
• При затяжке болта используйте динамометрический ключ, чтобы не перегрузить контакт;
• Не срезайте оплетку - она защищает провод от перелома жил при изгибе;
• Проверьте соответствие сечения 16 мм2 требованиям проекта - для больших токов замыкания может потребоваться более крупное сечение.
