Шины выносные ШВ-336E в комплекте 3 шт. для ВА-336E 3P | 22524DEK DEKraft APC

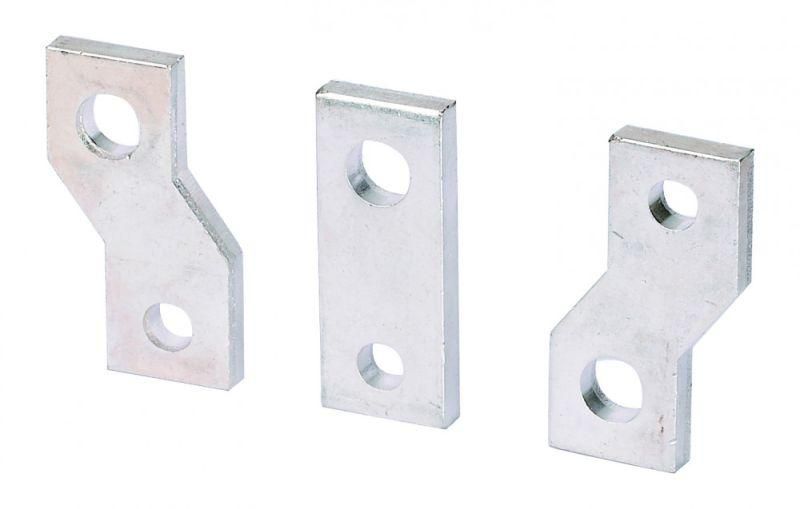

Шина выносная трехполюсная ШВ-336E (комплект 3 шт.) для ВА-336E 3P от DEKraft предназначена для надёжного соединения автоматических выключателей серии ВА-336E с силовыми кабелями большого сечения. Комплект из трёх шин позволяет организовать распределение тока до 800 А в щитах с высокой плотностью установки.

Назначение и область применения

Шина выносная ШВ-336E используется для подключения автоматических выключателей ВА-336E 3P к медным кабелям сечением до 480 мм2. Она решает задачу перехода от массивного провода к маленьким клеммам автомата, где напрямую невозможно закрепить крупный кабель. Применяется в распределительных щитах промышленных объектов, на участках с высокими нагрузками - например, у входа в цех, у главных щитов, на конвейерах или насосных станциях.

Технические характеристики

• Номинальный ток: 800 А
• Рабочее напряжение: 220 В
• Количество полюсов: 3 (трёхфазная система)
• Поперечное сечение жилы: 480 мм2
• Материал проводника: медь
• Покрытие: лужёное (защита от окисления)
• Форма исполнения: плоская
• Комплектация: 3 шины (по одной на каждый полюс)

Совместимость и монтаж

Шина выносная ШВ-336E совместима исключительно с автоматическими выключателями серии ВА-336E 3P. Крепится сверху и снизу к клеммам автомата - не требует дополнительных адаптеров. Монтировать можно только после отключения питания. Для фиксации используйте стандартные болты, указанные в руководстве ВА-336E. Убедитесь, что сечение подводящего кабеля не превышает 480 мм2 - иначе возможна перегрузка контактов. Лужёная поверхность обеспечивает хорошую проводимость даже при многократном демонтаже.

Безопасность и стандарты

Шина соответствует требованиям к безопасному распределению тока в промышленных системах. Лужёное покрытие снижает риск коррозии и повышает долговечность контакта. Несмотря на отсутствие явной сертификации в данных, продукт разработан в рамках стандартов, применяемых для оборудования DEKraft - рекомендовано использовать в соответствии с правилами ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Позволяет подключать кабели большого сечения к автоматам с малыми клеммами
• Лужёная медь предотвращает окисление и сохраняет контактную проводимость
• Плоская форма экономит место в щите, удобна для групповой сборки
• Комплект из трёх шин - готовое решение для трёхфазной системы
• Не требует доработки - просто устанавливается вместо прямого подключения

Ограничения применения

• Подходит только для автоматов серии ВА-336E 3P - не совместима с другими моделями
• Не предназначена для работы при напряжении выше 220 В (не для 380/400 В сетей)
• Не следует использовать в условиях постоянного воздействия открытой воды или агрессивных сред - материал не защищён IP-классом
• Запрещено превышать сечение кабеля более 480 мм2 - это может вызвать нагрев и деформацию

Примеры использования

• Главный ввод в промышленный цех - подключение кабеля 4×480 мм2 к трёхполюсному автомату ВА-336E
• Щит управления конвейерной линией - распределение тока между тремя фазами через выносные шины
• Обновление старого щита - замена громоздких перемычек на компактные и надёжные ШВ-336E

Практические советы

• Перед монтажом проверьте, чтобы клеммы автомата были чистыми и не имели следов окисления
• Затягивайте болты равномерно - переусиливать нельзя, иначе повредите пластиковую основу автомата
• Если кабель имеет слишком большой радиус изгиба, подготовьте его заранее - шина не компенсирует некорректную прокладку
• При использовании нескольких комплектов ШВ-336E (например, для нескольких автоматов) соблюдайте одинаковый порядок фаз - это упростит диагностику
• Артикул 22524dek - всегда заказывайте полный комплект из трёх шин, так как отдельные элементы не продаются
