Шины выносные комп. 6 шт. ВА-751 3P | 27310DEK DEKraft APC

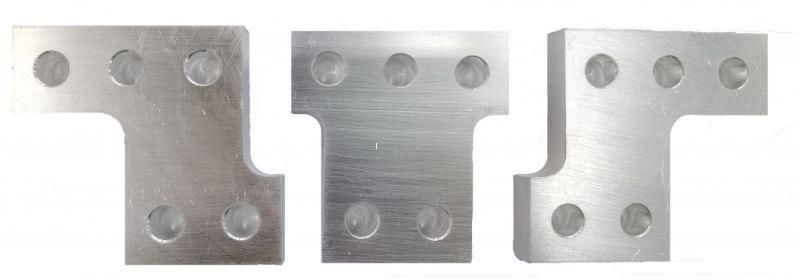

Шина выносная комплект 6 шт. ВА-751 3P от DEKraft предназначена для надёжного распределения тока между автоматическими выключателями серии ВА-751, обеспечивая удобную и безопасную коммутацию в силовых щитах. Эта шина позволяет заменить множество одиночных перемычек одним компактным решением.

Назначение и область применения

Шина выносная комплект 6 шт. ВА-751 3P используется для параллельного подключения трёхполюсных автоматических выключателей серии ВА-751. Каждый контакт шины соединяет выходную клемму одного автомата с входной клеммой следующего - это упрощает сборку групповых цепей. Применяется в распределительных щитах промышленных объектов, на производственных линиях, в системах энергообеспечения, где требуется равномерное распределение нагрузки между несколькими автоматами.

Технические характеристики

• Количество контактов: 6 - три фазы по два направления (вход/выход), что соответствует трёхполюсному исполнению;
• Номинальный ток: 1600 А - способна работать с высокими нагрузками, совместима с мощными автоматами;
• Тип изделия: шина соединительная плоская - компактная форма снижает габариты сборки и улучшает теплоотвод;
• Материал: медь - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Исполнение: плоское - позволяет плотно прилегать к корпусу автоматов, исключая лишние зазоры.

Совместимость и монтаж

Шина выносная комплект 6 шт. ВА-751 3P совместима только с автоматами серии ВА-751 от DEKraft. Монтируется сверху и снизу к клеммам каждого автомата - не требует дополнительных креплений. Для установки необходимо:

• Отключить питание и проверить отсутствие напряжения;
• Установить автоматы в DIN-рейку с одинаковым шагом;
• Закрепить шину на верхних и нижних клеммах - зажим должен быть плотным, без перекосов;
• Проверить механическую устойчивость всей конструкции после затяжки всех болтов.

Не используйте шину с автоматами других серий - несовпадение формы клемм приведёт к плохому контакту и перегреву.

Преимущества

• Снижение числа соединений - вместо 9–12 отдельных перемычек одна шина выполняет всю задачу;
• Равномерное распределение тока - благодаря однородному материалу и жёсткой конструкции минимизируются потери;
• Экономия места - плоская форма занимает меньше объема внутри щита;
• Ускоренный монтаж - не нужна точная нарезка и подгонка медных перемычек;
• Легкий осмотр и обслуживание - все точки соединения доступны без демонтажа.

Ограничения применения

• Подходит только для автоматов ВА-751 - не работает с ABB, Schneider, IEK и другими брендами;
• Не предназначен для работы вне закрытых щитов - не имеет защиты от внешней среды;
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации;
• Максимальный ток 1600 А - нельзя применять для цепей выше этого значения даже при использовании нескольких шин последовательно.

Примеры использования

• Щит питания группы станков на заводе - 6 автоматов ВА-751, каждый управляет своим оборудованием;
• Распределительный щит торгового центра - группа розеточных контуров с общей защитой;
• Система бесперебойного питания - связка автоматов перед инвертором для распределения нагрузки;
• Объекты с высокой плотностью оборудования - когда важно сохранить порядок и минимизировать хаос проводов.

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были установлены на одной линии - иначе шина не будет плотно прилегать;
• Затягивайте крепёж с усилием, указанным в руководстве ВА-751 - переусилие повредит клеммы;
• После монтажа проведите термографический контроль - нагрев более чем на 10 C выше окружающей температуры говорит о проблеме контакта;
• При необходимости модификации цепи - лучше заменить всю шину, чем пытаться доработать её;
• Храните шину в сухом месте - хотя она медная, оксидация на контактах может увеличить сопротивление.
