Шина "земля-ноль" 12 отв. для пров. сеч. до 6кв.мм | ШЗН-12 Рувинил TYCO

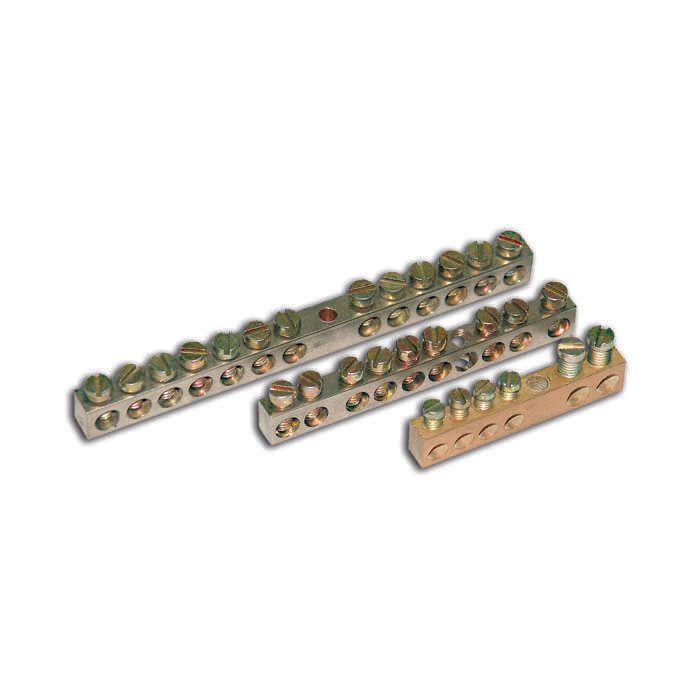

Шина «заземление-нулевой проводник» Ruvinil ШЗН-12 предназначена для надежного соединения нескольких заземляющих и нулевых проводников в распределительном щите. Это компактное решение для организованной коммутации в бытовых и промышленных электроустановках.

Назначение и область применения

Шина «земля-ноль» Ruvinil ШЗН-12 используется для создания единой точки подключения множества проводников заземления (PE) и рабочего нуля (N). Применяется в электрощитах жилых домов, офисов, производственных объектах и других помещениях, где требуется разделение или объединение этих цепей согласно требованиям ПУЭ.

Технические характеристики

• Количество контактов: 12 отверстий
• Максимальное сечение провода: до 6 мм2
• Материал контактной части: медная лента с омедненной поверхностью
• Основание: самозатухающий термостойкий пластик (UL94 V-0)
• Крепление: на DIN-рейку 35 мм
• Габариты: соответствуют стандартным габаритам шин для внутренней установки в щитах

Совместимость и монтаж

Шина Ruvinil ШЗН-12 устанавливается на стандартную DIN-рейку шириной 35 мм внутри распределительного щита. Для подключения используются винты с плоской головкой - подходят отвертки типа PH1 и PH2. Подключаемые провода должны иметь изоляцию, не препятствующую плотному прижатию к контактам. Максимальное сечение 6 мм2 - это предел; использование более толстых проводов недопустимо, так как невозможно обеспечить надежный контакт.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями безопасности для электромонтажных устройств. Материал корпуса соответствует классу горючести UL94 V-0 - самозатухающий, не распространяет пламя. Конструкция исключает случайное замыкание между фазными и нулевыми/заземляющими проводниками при правильной сборке.

Преимущества

• Объединяет до 12 проводников в одном месте - снижает количество точек подключения и повышает надежность
• Удобство обслуживания: каждый провод имеет отдельный винт, что позволяет легко проверять и менять участки цепи
• Стандартное крепление на DIN-рейку - совместима с большинством современных щитов
• Высокая механическая прочность контактов - выдерживает многократные демонтажи без потери качества соединения

Ограничения применения

• Не предназначен для работы с проводами сечением более 6 мм2 - риск перегрева и плохого контакта
• Не использовать в условиях постоянного воздействия воды, масла или химически активных сред - материал корпуса не рассчитан на агрессивную среду
• Не применяется как основная шина для токов выше 100 А - требует расчета нагрузки по конкретной схеме
• Не рекомендуется для внешних установок - отсутствует защита IP

Примеры использования

• Подключение заземляющих проводников от розеток в квартирном щите
• Объединение нулевых проводов от автоматических выключателей в распределительном щите дома
• Формирование общей шины N и PE в щитах малых предприятий, мастерских, теплиц
• Замена старых перемычек на унифицированную систему подключения в модернизированных щитах

Практические советы

• Перед монтажом убедитесь, что все провода имеют одинаковое сечение - не более 6 мм2
• Зачищайте концы проводов на длину 8–10 мм - этого достаточно для надежного захвата винтом
• Не затягивайте винты слишком сильно - можно повредить медную планку или изоляцию провода
• Проверьте соответствие цветовой маркировки: голубой - ноль (N), желто-зеленый - земля (PE)
• Шина Ruvinil ШЗН-12 хорошо сочетается с другими элементами серии Ruvinil - используйте однотипные решения для единообразия сборки
