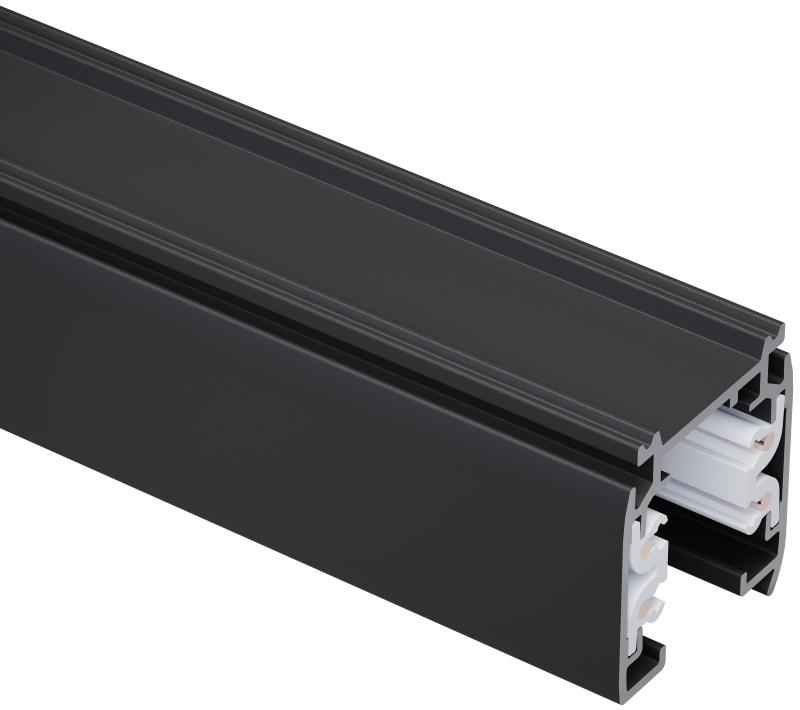

Шинопровод осветительный 98 996 ТС-3Ф-Ш-01-BL 1М | 98996 INNOLUX 33836

Шинопровод ТС-3Ф-Ш-01-BL 1м - это трековый осветительный шинопровод от Innolux, предназначенный для гибкого подключения светильников в трехфазной сети. Подходит для установки в торговых залах, выставочных помещениях и других объектах, где требуется модульная система освещения.

Назначение и область применения

Шинопровод ТС-3Ф-Ш-01-BL 1м используется для питания трековых светильников в системах освещения с тремя фазами. Каждый метр шинопровода содержит три изолированных проводника - L1, L2, L3 и PE - что позволяет подключать до трёх групп светильников на одной линии. Применяется там, где нужна точечная регулируемая подсветка: в магазинах, галереях, офисах, выставках и студиях.

Технические характеристики

• Тип: трековый осветительный шинопровод
• Количество фаз: 3
• Длина: 1 метр
• Цвет корпуса: синий (BL)
• Материал корпуса: пластик с высокой механической прочностью
• Рабочее напряжение: до 400 В переменного тока (AC)
• Защита контактов: закрытая конструкция, исключающая доступ к токоведущим частям при установленном светильнике

Совместимость и монтаж

Шинопровод ТС-3Ф-Ш-01-BL 1м совместим со всеми светильниками, имеющими стандартизированную трековую головку типа T-Slot, соответствующую серии ТС-3Ф-Ш-01. Монтируется на потолок или стену с помощью кронштейнов (не входят в комплект). Для подключения к сети используются входные клеммы на торцах - они рассчитаны на кабель сечением до 2,5 мм2. Установка требует наличия распределительного щита с автоматическими выключателями на каждую фазу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок внутри помещений. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим элементам. Напряжение и токовые нагрузки рассчитаны для работы в условиях, соответствующих ГОСТ Р 50571.15 и IEC 60570. Не предназначен для использования во взрывоопасных средах или на улице.

Преимущества

• Удобство расширения системы: можно комбинировать несколько секций по 1, 2 или 3 метра
• Гибкость планирования: светильники легко перемещаются вдоль всей длины шинопровода
• Экономия места: одна линия заменяет три отдельных кабельных трассы
• Стандартная цветовая маркировка: синий корпус отличает трёхфазные системы от однофазных

Ограничения применения

• Не подходит для наружной установки - отсутствует защита IP
• Не рекомендован для использования в местах с постоянным воздействием воды, химических паров или агрессивной среды
• Максимальная нагрузка на одну фазу ограничена допустимым током светильников - не следует перегружать цепь более чем на 10 А на фазу
• Требуется предварительный расчет балансировки нагрузки между фазами

Примеры использования

• Подсветка товаров в продуктовых магазинах - каждый ряд полок питается от своей фазы
• Выставочные стенды - светильники передвигаются вдоль шинопровода для изменения ракурса освещения
• Офисные зоны с зонированием - три группы светильников управляются отдельными выключателями
• Арт-галереи - точечные светильники направляются на произведения искусства, расположенные вдоль трека

Практические советы

• Перед монтажом проверьте соответствие напряжения сети и нагрузки светильников - суммарная мощность на фазу не должна превышать 2,3 кВт
• При соединении нескольких секций используйте только оригинальные переходники серии ТС-3Ф-Ш-01 - не применяйте самодельные решения
• Убедитесь, что посадочный диаметр головки светильника совпадает с внутренним профилем шинопровода - он рассчитан под стандарт 12–14 мм
• При использовании в длинных треках (более 6 м) учтите падение напряжения - лучше запитывать шинопровод с обоих концов
• Шинопровод ТС-3Ф-Ш-01-BL 1м от Innolux не имеет встроенной защиты от перегрузки - обязательно установите автоматы в щите
