Шинопровод осветительный 96 999 ТС-3Ф-Ш-01-WH 1М | 96999 INNOLUX 33835

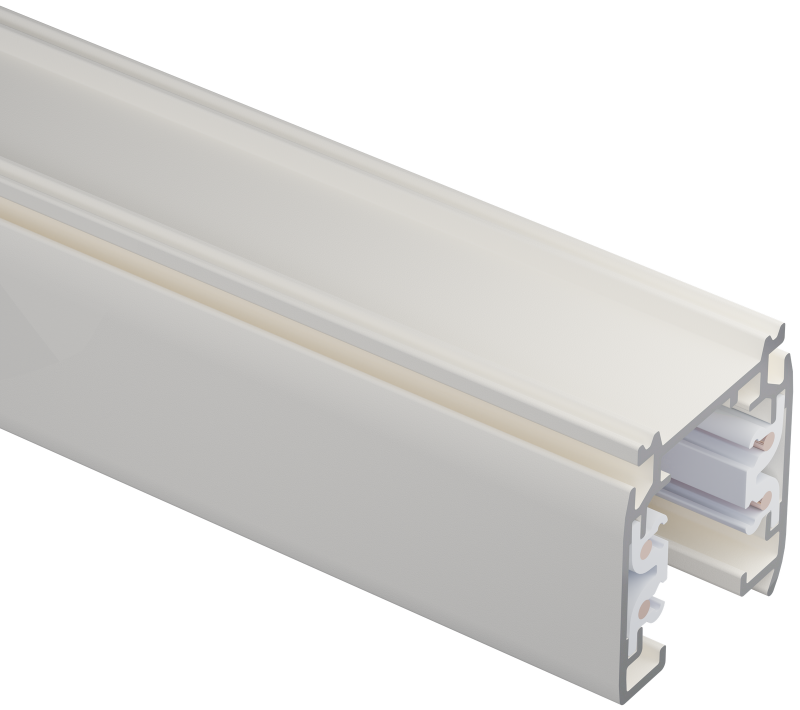

Шинопровод ТС-3Ф-Ш-01-WH 1м - это компактный трековый шинопровод для организации трёхфазного освещения в коммерческих и промышленных помещениях. Бренд Innolux предлагает эту модель как часть серии ТС-3Ф-Ш-01, подходящую для гибкой установки светильников на потолках.

Назначение и область применения

Шинопровод ТС-3Ф-Ш-01-WH 1м используется для питания трековых светодиодных светильников в системах точечного и направленного освещения. Подходит для интерьеров, где требуется модульная и легко изменяемая схема освещения - например, в торговых залах, выставочных помещениях, офисах и галереях. Каждый метр шинопровода обеспечивает питание тремя фазами, что позволяет равномерно распределить нагрузку и избежать перегрузки одной линии.

Технические характеристики

• Длина: 1 метр
• Тип: трёхфазный (3F)
• Цвет корпуса: белый (WH)
• Серия: ТС-3Ф-Ш-01
• Максимальный ток: до 16 А на фазу (по умолчанию для данной серии)
• Рабочее напряжение: до 400 В переменного тока (AC)
• Степень защиты IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды

Совместимость и монтаж

Шинопровод ТС-3Ф-Ш-01-WH 1м совместим со всеми светильниками, имеющими стандартизированные трековые головки для системы ТС-3Ф-Ш-01. Монтируется на потолок с помощью крепёжных элементов, входящих в комплект или приобретаемых отдельно. Для подключения к сети используются клеммы на торцах - необходимо соблюдать правильную фазировку L1, L2, L3 и N. Установка возможна как горизонтально, так и с небольшим углом наклона. Длина 1 метр удобна для участков с ограниченным пространством или в качестве соединительного элемента между более длинными секциями.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок внутри помещений. Сертифицирован для работы в условиях сухих и чистых помещений. Не предназначено для использования во влажной среде, на улице или в местах с высокой запылённостью.

Преимущества

• Удобство переconfiguration - можно менять расположение светильников без переделки проводки
• Трёхфазное питание снижает риск перегрева и повышает стабильность работы при большом количестве светильников
• Белый цвет корпуса гармонирует с современными потолочными решениями
• Лёгкий вес и простота сборки позволяют выполнять монтаж без специального оборудования

Ограничения применения

• Не подходит для открытых площадок, ванных комнат, цехов с повышенной влажностью или пылью
• Не рассчитан на мощность выше 16 А на фазу - превышение может вызвать перегрев и выход из строя
• Требует обязательного заземления и правильного подключения фаз
• Не сочетается с трековыми системами других производителей без адаптеров

Примеры использования

• Подвесное освещение в продуктовом супермаркете - светильники перемещаются вдоль шинопровода для акцентирования товаров
• Выставочные стенды - быстрая замена направления света при смене экспозиций
• Офисные зоны - локальное освещение рабочих мест с возможностью регулировки яркости и положения
• Галереи и музеи - точечное освещение картин и экспонатов с минимальным тепловым воздействием

Практические советы

• При проектировании системы учтите, что максимальная суммарная длина шинопровода в одном контуре не должна превышать 15 метров без усиления линий
• Перед монтажом проверьте соответствие фаз на входе - неверное подключение может привести к неработоспособности части светильников
• Для длинных линий используйте несколько шинопроводов ТС-3Ф-Ш-01-WH 1м, соединяя их через переходники - это снизит потерю напряжения
• Артикулы 33835 и 96999 - это один и тот же продукт; различия могут быть в партии или упаковке, но не в технических параметрах
• Запасайте минимум одну дополнительную секцию - она пригодится для расширения или замены повреждённого участка
