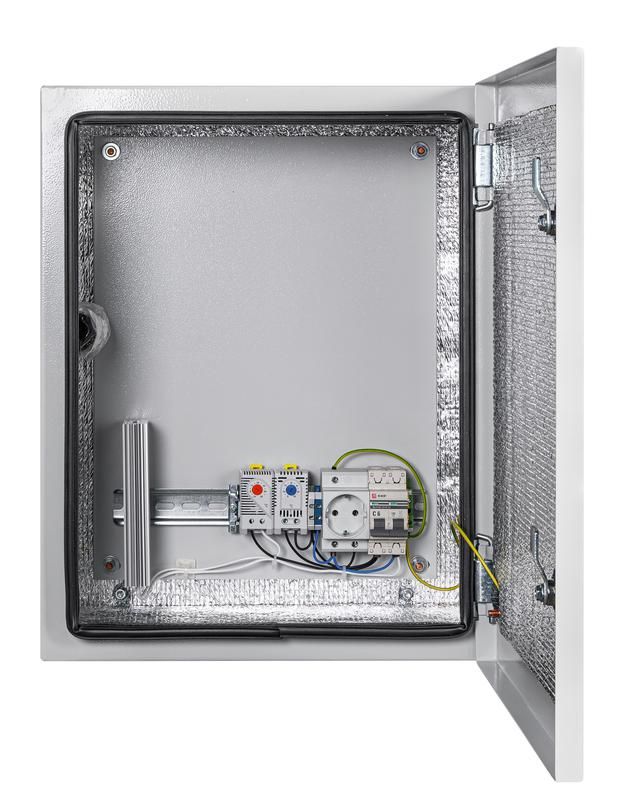

Шкаф климатический навесной 400х500х220 13УТП (Ver. 2.0) Mastermann 00-01021156

Шкаф климатический навесной 400х500х220 13УТП (Версия 2.0) от бренда Mastermann предназначен для защиты электронного оборудования от перепадов температуры, влаги и пыли в условиях промышленной среды. Этот шкаф обеспечивает стабильную работу автоматики, контроллеров и других чувствительных компонентов, особенно там, где обычный корпус недостаточен.

Назначение и область применения

Шкаф климатический навесной 400х500х220 13УТП (Версия 2.0) используется для установки внутри него устройств, которые требуют постоянной температуры и защиты от внешних факторов. Подходит для монтажа на стену в цехах, на производстве, в логистических узлах, на транспорте и в других местах с высокой запылённостью, влажностью или колебаниями температур.

Технические характеристики

• Габариты: 400×500×220 мм - внутренний объём позволяет разместить модульную автоматику, PLC, реле, блоки питания и другие устройства до 1/3 объема шкафа.
• Материал корпуса: металл с антикоррозийным покрытием - выдерживает агрессивную среду, не деформируется при механическом воздействии.
• Степень защиты: IP65 - защищает от пыли и струй воды из любого направления, что делает его пригодным для использования вне помещений или в сырых зонах.
• Климатическое исполнение: УТП - рассчитан на работу при температурах от −40C до +50C, повышенной влажности и в условиях тропического климата.
• Крепление: навесное - фиксируется на стене с помощью предварительно установленных кронштейнов или болтов через отверстия в боковых стенках.

Совместимость и монтаж

Шкаф климатический навесной 400х500х220 13УТП (Версия 2.0) совместим со всеми типами DIN-рейки и крепёжными элементами стандартного размера. Для монтажа требуется минимум два крепёжных точки на стене. Открытые проходы для кабелей расположены на нижней и задней стенках - можно использовать кабельные вводы M20 или G½. Перед установкой проверьте, чтобы глубина шкафа (220 мм) соответствовала габаритам вашего оборудования - некоторые блоки питания или преобразователи частоты могут выступать за пределы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-2019 (IP65) и ГОСТ 15150-69 (климатические условия УТП). Конструкция исключает самопроизвольное открывание двери - замок имеет надёжное фиксирование. Наличие термостойких уплотнителей снижает риск попадания влаги даже при длительном воздействии.

Преимущества

• Улучшенная версия 2.0 - усиленные углы, более плотные уплотнители и оптимизированная система вентиляции против образования конденсата.
• Равномерное распределение тепла благодаря продуманному внутреннему пространству - меньше перегрева компонентов.
• Лёгкий доступ к оборудованию: дверца открывается на 180°, не мешает обслуживанию.
• Не требует специальных инструментов для сборки - всё готово к установке сразу после доставки.

Ограничения применения

• Не предназначена для установки в зонах с прямым потоком воды - например, рядом с мойками или системами орошения.
• Не содержит встроенных систем охлаждения или нагрева - для экстремальных условий потребуется доп. оборудование (кондиционеры, обогреватели).
• Не рекомендован для монтажа на поверхности с вибрацией выше 1g - возможна потеря герметичности.

Примеры использования

• Защита ПЛК и реле управления на конвейере в пищевой промышленности.
• Размещение контроллеров вентиляции на крыше здания.
• Установка датчиков и интерфейсов в холодильных камерах или на открытых площадках.
• Контрольные пункты на железнодорожных путях или в портах с высокой влажностью.

Практические советы

• Перед монтажом обязательно проверьте, что все кабели имеют достаточный запас длины - шкаф не предусматривает перемещения после установки.
• Используйте кабельные вводы с резиновыми уплотнителями - они сохранят степень защиты IP65 даже при многократном подключении/отключении проводов.
• При работе в условиях ниже −20C убедитесь, что внутри шкафа нет влаги - она может замёрзнуть и повредить контакты.
• Для удобства обслуживания оставьте свободное пространство вокруг шкафа - не менее 10 см с каждой стороны.
• Артикул 00-01021156 - это именно Версия 2.0; старые модели с таким же названием могут отличаться по уплотнителям и толщине стенок.
