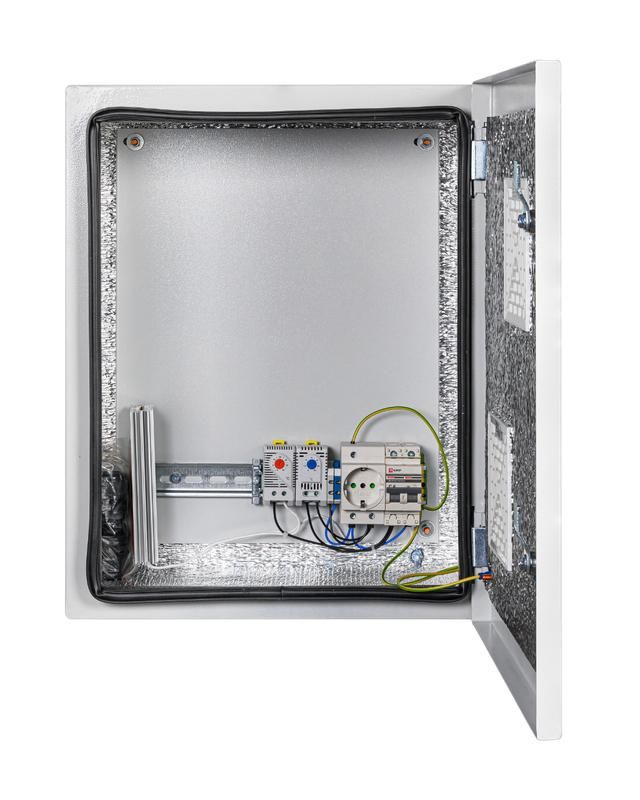

Шкаф климатический навесной 400х500х220 13УТПВ-П (Ver. 2.0) Mastermann 00-01021158

Шкаф климатический навесной 400х500х220 13УТПВ-П (Версия 2.0) от бренда Mastermann предназначен для защиты электронного оборудования от перепадов температуры, влаги и пыли в условиях промышленной среды. Этот шкаф обеспечивает стабильную работу автоматики, контроллеров и других чувствительных компонентов на открытых площадках, в цехах и на улице.

Назначение и область применения

Шкаф климатический навесной 400х500х220 13УТПВ-П (Версия 2.0) используется для размещения электронных устройств, которые требуют постоянной температуры и защиты от внешних факторов. Подходит для установки в местах с высокой влажностью, запылённостью или экстремальными температурными колебаниями - например, на производственных линиях, в насосных станциях, на транспорте или в системах автоматизации зданий.

Технические характеристики

• Габариты: 400×500×220 мм - внутренний объём позволяет разместить модульную аппаратуру до уровня DIN-рейки 19”
• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Климатическое исполнение: УТПВ - работает при температурах от −40C до +50C, устойчив к повышенной влажности и атмосферным осадкам
• Тип крепления: навесной - монтируется на стену с помощью кронштейнов
• Цвет: серый (RAL 7035)

Совместимость и монтаж

Шкаф климатический навесной 400х500х220 13УТПВ-П (Версия 2.0) совместим со стандартными DIN-рейками и крепёжными элементами для коммутационных устройств. Для монтажа требуется минимум три точки фиксации на прочной вертикальной поверхности. Отверстия для крепления расположены по углам задней стенки. Кабельные вводы уже предусмотрены - можно использовать стандартные герметичные вводы M20x1,5. Перед установкой проверьте, что глубина шкафа (220 мм) достаточна для размещения всех компонентов с учётом проводки и радиаторов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-2015 (IP65) и ГОСТ 15150-69 (климатическое исполнение УТПВ). Конструкция исключает самопроизвольное открывание двери за счёт надёжного замка с возможностью пломбирования. Наличие термостойкого уплотнителя предотвращает попадание влаги даже при длительном воздействии.

Преимущества

• Улучшенная версия 2.0 - усиленный профиль рамы и более плотное прилегание двери
• Равномерное распределение тепла внутри благодаря продуманной форме корпуса
• Легкий доступ к оборудованию через широкую дверь с двойным уплотнением
• Не требует специальных инструментов для сборки или обслуживания

Ограничения применения

Шкаф климатический навесной 400х500х220 13УТПВ-П (Версия 2.0) не предназначен для установки в зонах с прямым воздействием химически активных паров, кислот или щелочей. Также не рекомендуется использовать его как основной источник теплообмена - он не имеет встроенной системы охлаждения или нагрева. Максимальная нагрузка на крепление - 25 кг; превышение может вызвать деформацию кронштейнов.

Примеры использования

• Защита PLC-контроллеров на конвейере в пищевой промышленности
• Размещение реле и преобразователей частоты на уличной насосной станции
• Установка модулей связи и интерфейсов в холодильных камерах
• Контрольные пункты на объектах ЖКХ в регионах с суровым климатом

Практические советы

• Перед монтажом убедитесь, что стена выдержит вес шкафа с оборудованием - используйте анкерные болты для бетона или кирпича
• При прокладке кабелей применяйте герметичные вводы - даже один неплотно закрытый вход снижает степень защиты
• Не размещайте внутри устройства, генерирующие значительное тепло (например, мощные преобразователи), без дополнительной вентиляции
• Регулярно проверяйте состояние уплотнителей - они служат 3–5 лет, после чего требуют замены
• Артикул 00-01021158 - это именно Версия 2.0; старые модели имеют другие крепления и менее плотный уплотнитель
