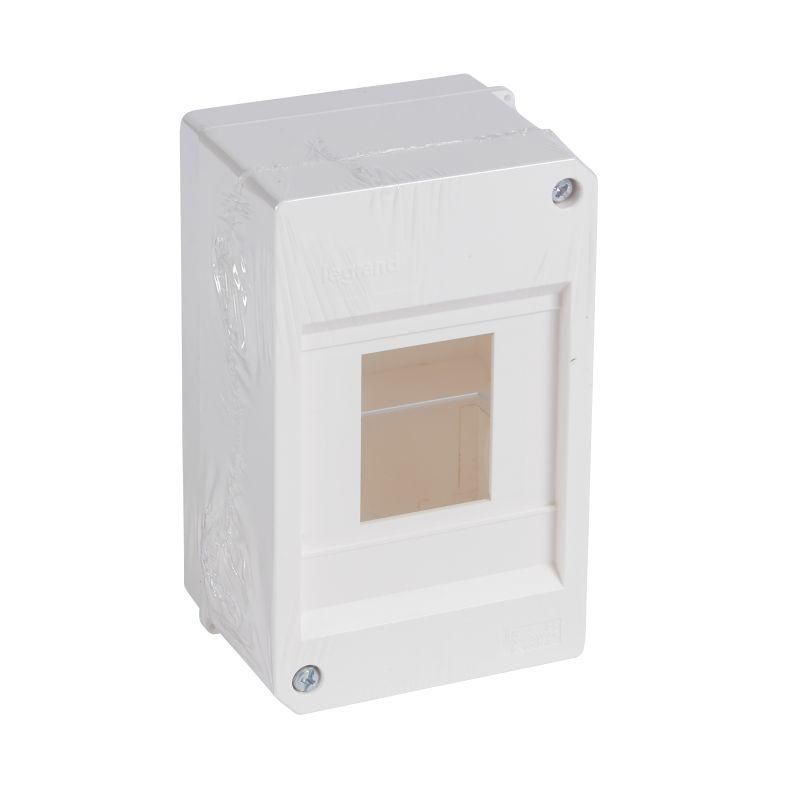

Шкаф "минибокс" на 4мод. (DIY-упак.) Leg 694416 Legrand

Шкаф распределительный на 4 модуля от Legrand серии DIY предназначен для компактного монтажа автоматических выключателей, УЗО и других устройств в бытовых и легкопромышленных сетях. Этот шкаф обеспечивает организованную и защищённую установку до четырёх модульных аппаратов, сохраняя доступ к коммутационным элементам.

Назначение и область применения

Шкаф распределительный на 4 модуля используется для внутренней установки в помещениях с нормальной влажностью - например, в квартирах, офисах, гаражах. Подходит для сборки малогабаритных распределительных щитов, где требуется размещение одного-четырёх устройств: автоматического выключателя, УЗО, реле напряжения или другого модульного оборудования. Шкаф не предназначен для уличной эксплуатации или помещений с высокой запылённостью.

Технические характеристики

• Количество модулей: 4 (стандартная ширина 72 мм по DIN-рейке)
• Материал корпуса: самозатухающий пластик (поликарбонат)
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Крепление: на стену с помощью кронштейнов внутри корпуса
• Размеры: около 180×120×60 мм (высота × ширина × глубина)
• DIN-рейка: встроенная, стандартная 35 мм

Совместимость и монтаж

Шкаф совместим со всеми типовыми модульными устройствами, соответствующими стандарту EN 60947-2 и установленными на DIN-рейке. Для монтажа достаточно закрепить шкаф на стене с помощью встроенных кронштейнов, затем установить устройства на рейку и подключить провода через входные отверстия. Открытые стороны позволяют легко прокладывать кабели сверху, снизу или сбоку. Крышка фиксируется на двух петлях и открывается на 180° для удобного обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям европейских стандартов безопасности для электроустановок. Материал корпуса имеет класс горючести V-0 по UL 94 - самозатухающий, что снижает риск распространения пламени. Защита IP54 обеспечивает безопасную работу в условиях возможного попадания влаги, например, в ванной комнате или кухне.

Преимущества

• Компактный размер позволяет использовать шкаф там, где мало места - например, в нише или за дверью
• Удобная крышка с петлями не требует демонтажа при проверке или замене устройств
• Чёткая разметка для расположения модулей упрощает проектирование схемы
• Пластиковый корпус исключает коррозию и не требует специального ухода

Ограничения применения

• Не предназначена для установки вне помещений - не подходит для улицы, подъездов или сырых цокольных этажей
• Не рассчитана на более чем 4 модуля; перегрузка может вызвать перегрев или затруднить доступ к контактам
• Не содержит встроенного заземления - необходимо прокладывать отдельный PE-проводник
• Не рекомендуется для промышленных объектов с высокой механической нагрузкой или вибрациями

Примеры использования

• Щиток на этаже в многоквартирном доме - для управления освещением и розетками одной комнаты
• Гаражный щиток - управление светом, розеткой и зарядкой инструментов
• Кухонный распределитель - УЗО + автомат для вытяжки и плиты
• Домашняя система автономного питания - контроль за инвертором и зарядным устройством

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 4 модуля - некоторые УЗО занимают 2–3 модуля
• Используйте кабельные вводы с герметичными пробками, чтобы сохранить степень защиты IP54
• Обязательно проложите заземляющий проводник к клемме внутри шкафа - даже если он не указан в документации
• При использовании в ванной комнате выбирайте место выше уровня воды и подальше от душевой зоны
• Шкаф распределительный на 4 модуля от Legrand серии DIY - хороший выбор для ремонта или модернизации старой проводки без переустройства всего щита
