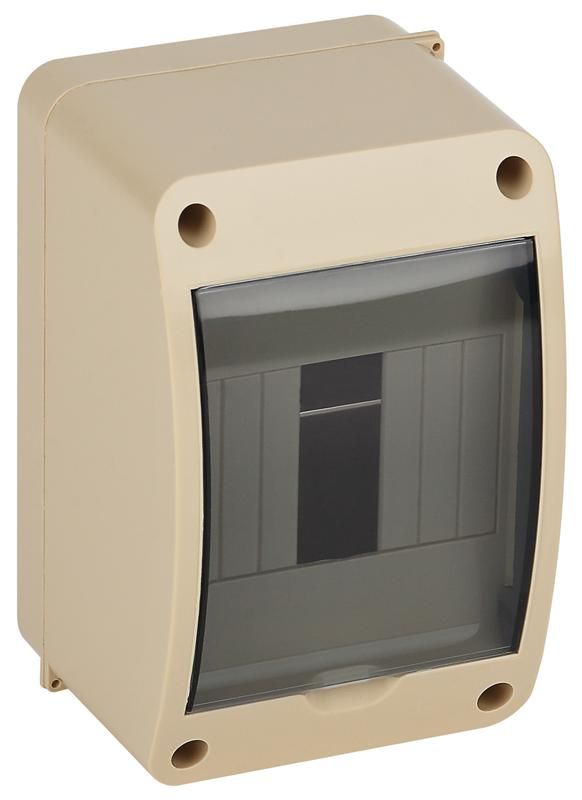

Щиток ОП Тусо 4мод. с верт. двер. 140х90х85мм беж. Ruvinil 68304БЖ TYCO

Щиток распределительный открытого исполнения на 4 модуля с вертикальной дверцей 140х90х85мм бежевый от бренда Рувинил (арт. 68304бж) предназначен для компактного размещения автоматических выключателей, УЗО и других устройств в условиях, где не требуется герметичная защита. Подходит для внутренней установки в жилых и административных помещениях.

Назначение и область применения

Этот щиток используется для сборки малогабаритных распределительных узлов - например, для защиты одной группы освещения, розеток или бытовой техники. Открытое исполнение позволяет легко проводить обслуживание и замену оборудования без демонтажа корпуса. Применяется в квартирах, офисах, подъездах и других местах, где доступ к щитку постоянный и условия эксплуатации сухие.

Технические характеристики

• Количество модулей: 4 (стандартные DIN-рейки для установки автоматов и УЗО)
• Габариты: 140×90×85 мм (высота × ширина × глубина)
• Цвет: бежевый
• Исполнение: открытое - без степени защиты IP, не предназначено для влажных или пыльных сред
• Материал корпуса: термостойкий пластик
• Дверца: вертикальная, открывается на петлях
• Крепление: на стену через отверстия в задней стенке

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 43880). Для монтажа используйте саморезы или дюбели подходящего диаметра - отверстия расположены по углам и центру задней стенки. Вертикальная дверца обеспечивает удобный доступ к контактам даже при ограниченном пространстве перед щитком. Перед установкой проверьте, что толщина стены не препятствует фиксации корпуса.

Преимущества

• Удобная форма: компактные габариты позволяют установить щиток там, где места мало - например, над дверью или в нише
• Чёткая организация: вертикальная дверца не занимает лишнего пространства при открывании
• Стандартная конструкция: совместима с любыми типами DIN-рейки и популярными коммутационными аппаратами
• Экономичное решение: оптимальный вариант для простых задач без избыточной защиты

Ограничения применения

• Не применяется во влажных помещениях - банях, подвалах, на улице
• Не защищён от пыли и механических повреждений - требует установки в недоступных для детей и случайных контактов зонах
• Не рассчитан на установку крупногабаритных устройств - максимальная нагрузка по модулям: 4 единицы
• Не подходит для промышленных систем с высокими требованиями к безопасности и герметизации

Примеры использования

• Распределительный щиток для группы розеток в спальне
• Автоматический выключатель + УЗО для кухонной зоны
• Управление светом в коридоре или кладовой
• Локальный щиток в офисе для одного рабочего места

Практические советы

• Перед монтажом убедитесь, что все провода имеют достаточную длину для подключения внутри корпуса - минимальный запас 10–15 см
• Используйте маркировочные этикетки на устройствах - особенно важно при наличии нескольких УЗО
• Не перегружайте щиток: 4 модуля - предельная нагрузка; если нужно больше - выбирайте модель на 6–12 модулей
• Щиток Рувинил 68304бж лучше устанавливать на уровне глаз - так проще контролировать состояние и выполнять операции
