Шкаф напольный сетевой 19'' LINEA N 42U 800х1000мм стеклянная передняя дверь. задняя металлическая серый - LN35-42U81-GM IEK

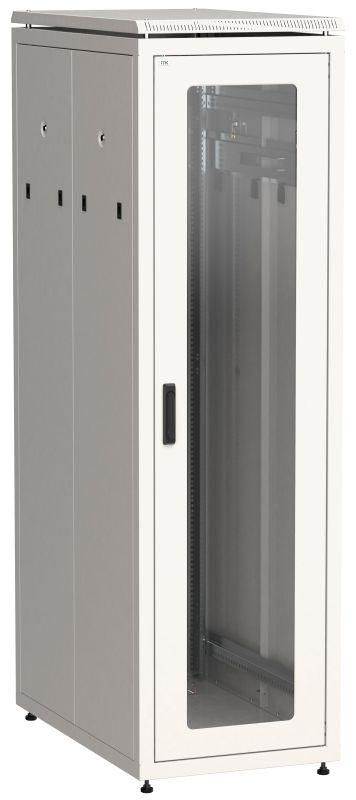

Шкаф сетевой напольный 19'' LINEA N 42U 800×1000 мм со стеклянной передней дверью и металлической задней дверью, серый - это прочный, разборный корпус для размещения серверов, коммутаторов, ИБП и другого телекоммуникационного оборудования в помещениях с контролируемым микроклиматом. Бренд ITK (IEK) предлагает эту модель в серии LINEA N как решение для центральных помещений связи, офисных и промышленных объектов.

Назначение и область применения

Шкаф сетевой напольный 19'' LINEA N 42U предназначен для установки стандартизированного оборудования в формате 19 дюймов на 42 единицы U. Подходит для размещения серверов, маршрутизаторов, коммутаторов, источников бесперебойного питания (ИБП) и аккумуляторных батарей. Применяется в телекоммуникационных пунктах, дата-центрах малой мощности, офисных центрах управления, промышленных автоматизированных системах. Учитывая степень защиты IP20 и допустимые температуры от –10 до +45 C, шкаф не рекомендован для открытых площадок или агрессивных сред.

Технические характеристики

• Высота: 42 U (высота одного U = 44,45 мм)
• Внешние габариты: 800 × 1000 × 2000 мм (ширина × глубина × высота)
• Полезная глубина: 915 мм - достаточна для большинства современных устройств с питанием спереди
• Материал корпуса: сталь, окраска цвета 7035 RAL (серый)
• Защита от внешних воздействий: IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищает от воды и пыли
• Климатическое исполнение: У3 - умеренный климат с контролируемой влажностью
• Рабочий температурный диапазон: от −10 C до +45 C
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Конструкция: разборная, с фиксированной рамой
• Профиля монтажные: четыре G-образных профиля (по ГОСТ 28601.2-90)
• Количество дверей: две - передняя из закалённого стекла, задняя - металлическая
• Закрывается на три точки замка с поворотной ручкой
• Оснащен регулируемыми опорами для выравнивания на неровном полу
• Поддержка установки вентиляторных панелей ITK ПВ до 3 шт. в крышку
• Перфорация в крыше, основании и задней стенке - для кабельных вводов ITK щеточные

Совместимость и монтаж

Шкаф совместим с любым оборудованием, соответствующим стандарту 19" (EIA-310-D). Монтаж осуществляется с использованием входящих в комплект G-профилей - они крепятся к вертикальным стойкам и обеспечивают жесткую фиксацию устройств. Передний и задний монтаж возможен благодаря наличию двух дверей. Для удобства сборки предусмотрена возможность демонтажа боковых стенок, что даёт доступ ко всем внутренним поверхностям. Ножки можно заменить на поворотные ролики (не входят в комплект) - тогда шкаф становится мобильным, но требует дополнительной фиксации при работе.

Безопасность и стандарты

Конструкция шкафа выполнена в соответствии с требованиями ГОСТ 28601.2-90. Все элементы корпуса соединены в единый контур заземления - это гарантирует безопасность при возникновении пробоя изоляции. Открытые провода внутри шкафа должны быть защищены согласно правилам электроустановок. IP20 исключает риск поражения током при случайном контакте с частями оборудования, но не защищает от попадания жидкости - поэтому использование вне помещений недопустимо.

Преимущества

• Усиленная конструкция системы 482,6 мм обеспечивает высокую нагрузочную способность - подходит даже для тяжёлых ИБП и массивных серверов
• Стеклянная передняя дверь позволяет визуально контролировать состояние оборудования без открывания
• Разборная система ускоряет доставку, хранение и первичную сборку
• Четыре стороны доступа (перед, зад, два бока) упрощают обслуживание и прокладку кабелей
• Функциональная крыша готова к установке активной вентиляции - легко масштабируется под нужды тепловыделения
• Комплексная комплектация (профили, ножки, заземление) снижает затраты на дополнительные расходники

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP20 не обеспечивает герметичность
• Не рассчитан на работу при температурах ниже −10 C или выше +45 C - требуется принудительное охлаждение или обогрев
• Отсутствие боковых дверей - боковые стенки не открываются, только снимаются полностью; это усложняет доступ к кабелям сбоку после сборки
• Не предусмотрен встроенный терморегулятор - необходимо самостоятельно организовать контроль температуры
• Поворотные колёса не входят в базовый комплект - если нужна мобильность, придётся докупать и дополнительно крепить

Примеры использования

• Центральный шкаф в офисе - размещение коммутаторов, VoIP-систем, Wi-Fi точек доступа
• Аварийный пункт связи в производственном цеху - ИБП + сетевые устройства для автономной работы
• Локальная серверная в учебном заведении - 1–2 сервера, NAS, KVM-концентратор
• Точка распределения сети в многоквартирном доме - OLT, ONT, PoE-коммутаторы

Практические советы

• Проверьте глубину вашего оборудования - 915 мм достаточно для большинства устройств, но некоторые ИБП и хранилища могут выходить за этот размер
• При планировании вентиляции учтите, что ITK ПВ требуют свободного места сверху - не забудьте оставить зазор минимум 100 мм
• Перед установкой проверьте уровень пола - регулируемые ножки компенсируют неровности до +-15 мм
• Для быстрого доступа к тыльной стороне оборудования используйте кабельные каналы и кабельные решётки - они экономят время при диагностике
• Если шкаф будет работать рядом с другими аналогичными - используйте комплект для стыковки, чтобы получить цельную секцию без зазора
• Обязательно проведите тестовое заземление всех элементов сразу после сборки - особенно важно при наличии чувствительного оборудования
