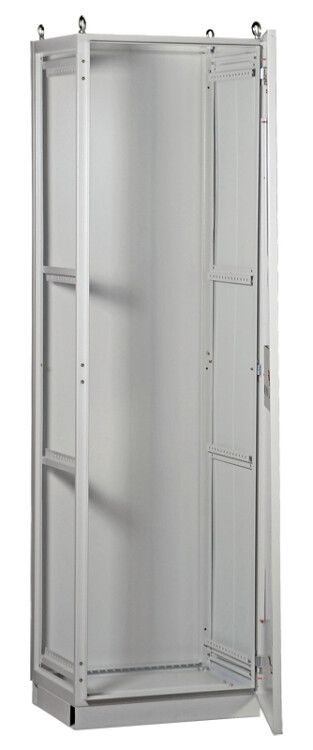

Шкаф напольный цельносварной ВРУ-1 18.80.60 IP54 TITAN | YKM1-C3-1886-54 IEK

Шкаф напольный цельносварной ВРУ-1 18.80.60 IP54 от бренда IEK предназначен для установки вводно-распределительных устройств в зданиях и на промышленных объектах. Этот шкаф обеспечивает надежную защиту оборудования от внешних воздействий, соответствует требованиям стандарта YKM.001.2015 ТУ и рассчитан на долгий срок службы - до 25 лет.

Назначение и область применения

Шкаф напольный цельносварной ВРУ-1 18.80.60 IP54 используется для приема, распределения и учёта электроэнергии напряжением 400/230 В в трёхфазных сетях переменного тока частотой 50 Гц. Он защищает линии от коротких замыканий и перегрузок, а также позволяет выполнять редкие оперативные включения и отключения. Подходит для установки в помещениях жилых, общественных и промышленных зданий - например, в подъездах, котельных, цехах, складах.

Технические характеристики

• Тип: шкаф напольный, цельносварной
• Габариты: 1800×800×600 мм (высота × ширина × глубина)
• Материал корпуса: сталь с толщиной стенок 1,5–2,0 мм
• Покрытие: порошковая окраска, цвет RAL 7035 (серый)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Климатическое исполнение: У2 - для умеренного климата, в закрытых помещениях с контролируемой температурой и влажностью
• Количество дверей: одна, с замком
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Шкаф напольный цельносварной ВРУ-1 18.80.60 IP54 рассчитан на напольную установку. Хотя в характеристиках указан «навесной способ монтажа», это ошибка - физически шкаф не предназначен для крепления на стену из-за массы и габаритов. Для монтажа требуется ровная, не подверженная деформациям поверхность пола. Крепление к полу осуществляется через отверстия в основании шкафа (при необходимости). Внутреннее пространство не комплектуется оборудованием - шкаф является некомплектным, все автоматические выключатели, счетчики и другие элементы устанавливаются заказчиком самостоятельно.

Безопасность и стандарты

Шкаф изготовлен в соответствии с техническими условиями YKM.001.2015 ТУ, что гарантирует соответствие требованиям безопасности для электрощитового оборудования. Степень защиты IP54 предотвращает попадание пыли и брызг воды внутрь, снижая риск аварий. Корпус выполнен из стали с антикоррозийным порошковым покрытием, повышающим безопасность при длительной эксплуатации в условиях повышенной влажности.

Преимущества

• Цельносварной каркас из стали обеспечивает высокую механическую жесткость и устойчивость к деформациям
• Порошковое покрытие устойчиво к царапинам, химическим веществам и выгоранию
• Замок на двери обеспечивает доступ только авторизованному персоналу
• Высокая долговечность - 25 лет службы при правильной эксплуатации
• Совместим с большинством типовых модульных аппаратов (Автоматы, УЗО, контакторы) благодаря свободному внутреннему пространству

Ограничения применения

• Не предназначен для установки на улице или в сырых помещениях без дополнительной защиты - IP54 не обеспечивает герметичность против струй воды или постоянного воздействия влаги
• Не рекомендован для помещений с агрессивными средами (например, химикаты, пары кислот) - материал не имеет специального антикоррозийного покрытия для таких условий
• Не подходит для монтажа на вертикальные поверхности - несмотря на указание «навесной монтаж», конструкция не предусматривает точек крепления для настенной установки
• Не содержит внутреннего оборудования - требует самостоятельной комплектации

Примеры использования

• Вводно-распределительное устройство в подвале многоквартирного дома
• Щитовая на производстве для питания участка конвейера
• Распределительный щит в офисном здании, где установлены группы розеток и освещения
• Объекты ЖКХ, школы, больницы - там, где нужна надежная защита электрощита от пыли и случайных брызг

Практические советы

• Перед монтажом проверьте уровень пола - неровность более 3 мм может вызвать перекос двери и нарушить герметичность
• Учитывайте посадочные размеры: внутренняя глубина 600 мм позволяет разместить оборудование шириной до 90 мм (стандартные DIN-рейки)
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед шкафом
• При использовании в местах с возможным образованием конденсата - предусмотрите принудительную вентиляцию или терморегулятор
• Шкаф ВРУ-1 18.80.60 IP54 от IEK совместим с продукцией серии TITAN - используйте однотипные автоматы и комплектующие для унификации системы
