Панель боковая для ВРУ 18.ХХ.60 IP54 TITAN (комплект 2 шт.) | YKV10-PB-1860-54 IEK

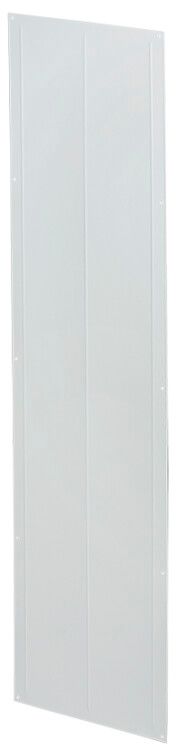

Панель боковая для ВРУ 18.ХХ.60 IP54 (комплект 2 шт) от IEK - элемент комплектной сборки для герметизации боковых проёмов распределительных устройств серии TITAN. Комплект из двух панелей обеспечивает механическую защиту и соответствие требованиям безопасности при установке в помещениях с умеренным климатом.

Назначение и область применения

Панель боковая для ВРУ 18.ХХ.60 IP54 (комплект 2 шт) предназначена для закрывания боковых открытых участков рамы вертикального распределительного устройства (ВРУ). Она предотвращает доступ посторонних предметов и людей внутрь щита, снижает риск случайного контакта с токоведущими частями и повышает уровень электробезопасности. Применяется исключительно совместно с ВРУ серии TITAN моделей с габаритными 18.ХХ.60.

Технические характеристики

• Тип изделия: Аксессуар для ВРУ серии TITAN
• Степень защиты: IP54 - защищено от пыли (не полностью, но достаточна для помещений) и от брызг воды со всех направлений
• Материал: Сталь с толщиной 1,5–2,0 мм
• Покрытие: Порошковое, цвет 7035 RAL (серый металлик)
• Климатическое исполнение: У2 - температурный диапазон от −25 C до +40 C, в условиях умеренного климата
• Срок службы: 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панели совместимы только с ВРУ серии TITAN, имеющими габаритную форму 18.ХХ.60. Монтаж осуществляется на заранее подготовленные крепёжные точки на боковой раме щита. Каждая панель фиксируется саморезами через предварительно просверленные отверстия - специальные крепления в комплект не входят. Для правильной установки необходимо проверить соответствие контура панели форме рамы перед креплением. Нельзя использовать с другими сериями ВРУ или нестандартными корпусами.

Безопасность и стандарты

Выполнены в соответствии с требованиями ГОСТ Р 51321.1 и IEC 61439-1. Степень защиты IP54 соответствует нормам для электрооборудования в закрытых производственных помещениях. Порошковое покрытие предотвращает коррозию и не создаёт проводящих поверхностей, что важно для безопасной работы в средах с повышенной влажностью.

Преимущества

• Обеспечивают целостность корпуса ВРУ, сохраняют степень защиты IP54 после установки
• Не требуют сложного обслуживания - достаточно периодической протирки от пыли
• Высокая прочность стали и качественное покрытие обеспечивают долговечность даже в условиях циклических нагрузок
• Цвет 7035 RAL гармонирует с остальной частью оборудования серии TITAN, обеспечивая эстетичный вид

Ограничения применения

• Не для наружной установки - IP54 недостаточно для воздействия прямого дождя или постоянной влаги
• Не подходят для взрывоопасных зон (Zone 1/2) - отсутствует взрывозащита
• Не рекомендованы для использованию в местах с химически активной средой (агрессивные пары, кислоты, растворители)
• Только для комплектации уже установленных ВРУ; не являются самостоятельным оборудованием

Примеры использования

• Закрытие боковых проёмов в ВРУ на производстве - например, на линии конвейера или в цехе по переработке пластиков
• Установка в распределительных пунктах жилых домов, где требуется запрещённый доступ к щиту
• Формирование замкнутого корпуса в системах автоматического управления насосными станциями

Практические советы

• Перед монтажом убедитесь, что панель точно соответствует модели ВРУ - отличаются лишь номера в позиции XX (например, 18.**10**.60 / 18.**20**.60), но форма одинакова
• Проверьте наличие свободных крепёжных точек на раме - некоторые варианты ВРУ имеют усиленные углы, которые могут мешать плотному прилеганию
• При работе в сыром помещении используйте антикоррозийный спрей на крепёж - хотя само покрытие надёжное, болты и гайки могут окисляться
• Не применяйте силовое воздействие при установке - материал тонкий, можно деформировать край панели
• Комплект из двух панелей рассчитан именно на одну сторону ВРУ - не делите их между несколькими щитами
