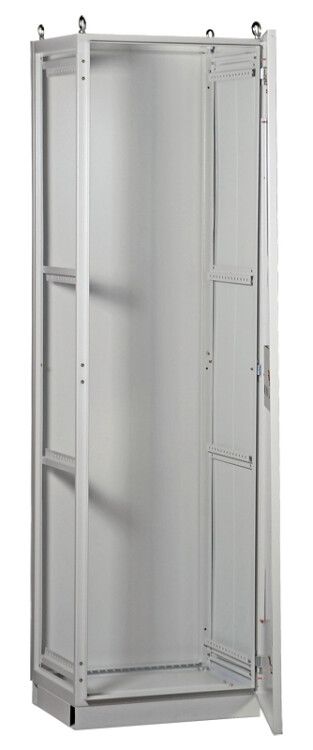

Шкаф напольный цельносварной ВРУ-1 18.45.45 IP54 TITAN | YKM1-C3-1844-54 IEK

Шкаф напольный цельносварной ВРУ-1 18.45.45 IP54 от бренда IEK предназначен для установки в помещениях и обеспечивает безопасный прием, распределение и учёт электроэнергии в сетях до 400/230 В. Этот шкаф - часть серии TITAN, известной высокой надёжностью и долговечностью.

Назначение и область применения

Шкаф ВРУ-1 18.45.45 IP54 используется для организации ввода и распределения электроэнергии в трёхфазных сетях переменного тока частотой 50 Гц. Он защищает линии от коротких замыканий и перегрузок, позволяет выполнять редкие оперативные включения и отключения. Применяется на объектах гражданского строительства - жилые дома, офисы, торговые центры - и на промышленных площадках, где требуется надёжная распределительная точка.

Технические характеристики

• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Материал корпуса: сталь толщиной 1,5–2,0 мм - обеспечивает механическую устойчивость и долговечность;
• Покрытие: порошковое - устойчиво к царапинам, химическим воздействиям и выгоранию;
• Цвет: 7035 RAL (серый металлик);
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −10 C до +40 C в закрытых помещениях с нормальной влажностью;
• Количество дверей: одна, с замком - для предотвращения несанкционированного доступа;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Нормативный документ: YKM.001.2015 ТУ - соответствует техническим условиям производителя.

Совместимость и монтаж

Шкаф ВРУ-1 18.45.45 IP54 монтируется напольным способом на ровной, не подверженной деформациям поверхности. Для установки необходим свободный доступ со всех сторон минимум 0,8 м для обслуживания. Кабельные вводы не предусмотрены в комплекте - их необходимо выбрать и смонтировать отдельно в соответствии с проектом. Шкаф не имеет внутренних элементов (автоматы, контакторы, счетчики), поэтому является некомплектным - требует самостоятельной сборки оборудования внутри.

Безопасность и стандарты

Конструкция шкафа выполнена в соответствии с требованиями ТУ YKM.001.2015. Степень защиты IP54 снижает риск повреждения от внешней среды, что важно для помещений с возможными брызгами воды или пылью. Корпус не проводит ток, так как выполнен из стали с заземлением через специальные точки - обязательна проверка контура заземления после монтажа.

Преимущества

• Цельносварной каркас - исключает деформацию при транспортировке и нагрузках, увеличивает срок службы;
• Высокая жёсткость конструкции - достигнута благодаря технологии сварки, характерной для серии TITAN;
• Порошковое покрытие - не требует ежегодной окраски, легко моется;
• Замок на двери - обеспечивает контроль доступа и соответствие правилам безопасности;
• Срок службы 25 лет - один из самых длительных среди аналогов в классе IP54.

Ограничения применения

• Не предназначен для установки на улице или в сырых помещениях - IP54 не гарантирует защиту от прямого потока воды или постоянной влажности;
• Не работает при температурах ниже −10 C - для холодных регионов нужен обогрев или другое исполнение;
• Не содержит внутреннего оборудования - требует проектирования и монтажа коммутационных аппаратов отдельно;
• Не совместим с системами автоматического управления без доработки - не имеет встроенных интерфейсов связи.

Примеры использования

• Вводно-распределительный шкаф в подвале многоквартирного дома для питания этажных щитов;
• Центральный пункт распределения на заводе для питания участков конвейера и насосов;
• Щитовая в административном здании для подключения лифтов, системы освещения и HVAC.

Практические советы

• Перед монтажом проверьте геометрию пола - неровность более 5 мм может вызвать перекос двери;
• Выбирайте кабельные вводы с подходящими диаметрами - они должны плотно прилегать к отверстиям, чтобы сохранить степень защиты IP54;
• Обязательно проведите заземление шкафа по схеме проекта - используйте медный провод сечением не менее 10 мм2;
• При заказе убедитесь, что все внутренние элементы (автоматы, шины, счётчики) согласованы с габаритами шкафа 18×45×45 см - не забудьте про запас на провода и клеммы;
• Для удобства обслуживания рекомендуется оставить перед шкафом свободное пространство шириной не менее 1 метра.
