Каркас ВРУ-1 (ВхШхГ) (2000х600х450) IP54 PROxima | mb15-20-60m EKF

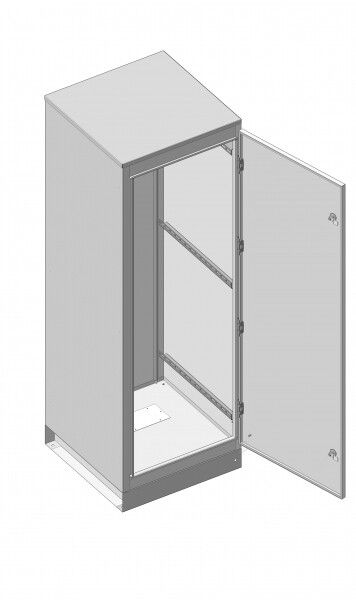

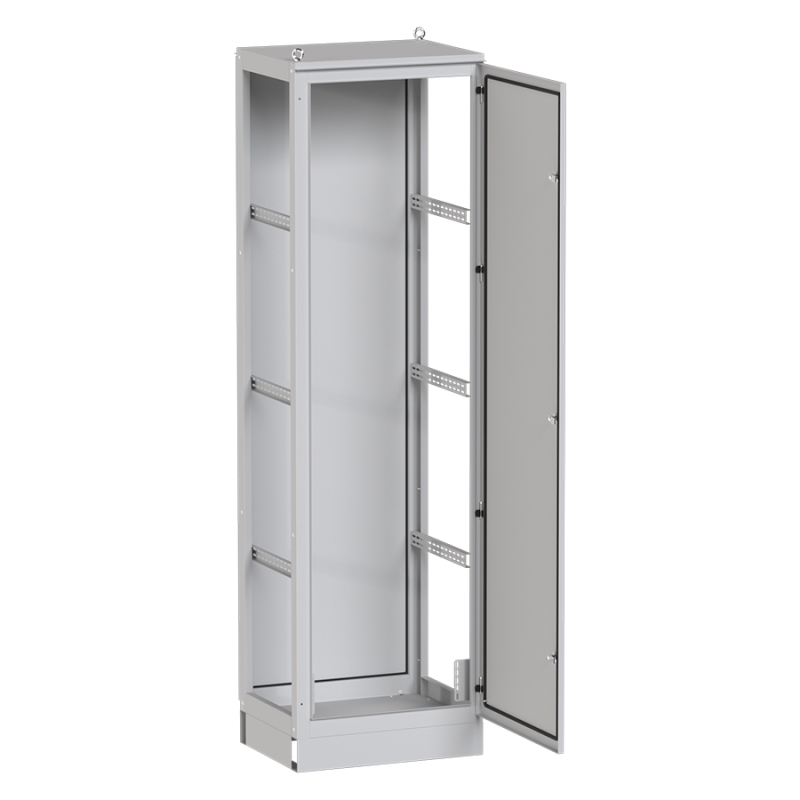

Каркас ВРУ-1 сварной (2000х600х450) IP54 от EKF - это готовый металлический корпус для сборки вводно-распределительных устройств (ВРУ) с номинальным током до 800 А. Подходит для напольной, встраиваемой и открытой установки, в том числе на улице. Артикул mb15-20-60m соответствует серии PROxima и предназначен для профессионального монтажа в жилых и промышленных объектах.

Назначение и область применения

Каркас ВРУ-1 сварной (2000х600х450) IP54 используется для сборки вводно-распределительных устройств - то есть для приема электроэнергии от сети, её учёта и дальнейшего распределения по групповым цепям. Применяется в зданиях жилого фонда, офисах, производственных помещениях и на объектах с внешней установкой. Корпус обеспечивает надёжную защиту внутреннего оборудования от пыли и влаги, что делает его подходящим для использования в условиях повышенной запылённости или на открытом воздухе.

Технические характеристики

• Размеры: 2000×600×450 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды со всех сторон
• Номинальный ток: 800 А - максимальный допустимый ток через вводное оборудование
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Материал корпуса: сталь с порошковым покрытием цвета 7035 (серый матовый)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество дверей: одна, металлическая, с двумя замками
• Монтажная плата: с возможностью регулировки по глубине - позволяет точно выставлять положение оборудования внутри корпуса
• Способы монтажа: напольный, встраиваемый, открытый
• Соединение в ряд: возможно - несколько корпусов можно смонтировать рядом для формирования линейки ВРУ
• Гарантия: 60 месяцев (5 лет)
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-1 сварной (2000х600х450) IP54 совместим с аксессуарами серии ВРУ Unit S: монтажными рейками, панелями и пластронами для защиты от прикосновения. Монтажная плата с регулировкой по глубине позволяет легко адаптировать расположение автоматических выключателей, счетчиков и других компонентов под конкретную схему. Для напольной установки требуется ровное основание; при встраивании - подготовленный проём в стене с учётом габаритов корпуса. Открытый монтаж допускается на площадках с защитой от механических повреждений. Соединение в ряд выполняется с помощью фланцевых элементов - необходимо соблюдать шаг между соседними корпусами согласно проекту.

Безопасность и стандарты

Корпус выполнен из стали с порошковым покрытием, исключающим коррозию и снижающим риск возникновения электрической опасности при случайном контакте. Наличие двух замков обеспечивает контроль доступа к оборудованию. Степень защиты IP54 соответствует требованиям ГОСТ Р 51321.1 и ТУ 3434-001-96504521-2007. Климатическое исполнение УХЛ4 гарантирует работу в условиях холодного и влажного климата, характерного для большинства регионов России.

Преимущества

• Универсальный дизайн - поддерживает все типы монтажа: напольный, встраиваемый, открытый
• Регулируемая монтажная плата - упрощает точную настройку размещения аппаратуры
• Высокая степень защиты IP54 - подходит для условий с пылью, влагой и перепадами температур
• Возможность соединения в ряд - удобно для масштабируемых решений
• Долгий срок службы благодаря прочному материалу и качественному покрытию
• Гарантия 5 лет - один из самых длинных сроков в классе аналогичных изделий

Ограничения применения

• Не является герметичным - не подходит для постоянного воздействия струй воды или погружения
• Не содержит внутреннее оборудование - требует самостоятельной комплектации выключателями, автоматами, счётчиками и другими элементами
• Имеет ограниченную ширину (600 мм) - не подходит для крупногабаритных щитов с большим числом модульных устройств
• Не рекомендуется для установки в местах с химически активной средой (например, в химцехах с агрессивными парями)
• Цвет 7035 - не подходит для задач, где требуется контрастная окраска (например, для сигнализации)

Примеры использования

• Вводно-распределительное устройство в многоквартирном доме - приём энергии от ТП и распределение по этажам
• Щитовая на производстве - управление питанием станков и освещения цеха
• Наружный щит управления на автозаправке или складском комплексе
• Система питания в учебном заведении или больнице - с возможностью последующего расширения за счёт соединения нескольких корпусов

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 450 мм должна позволять свободно открывать дверь и обслуживать оборудование
• При встраивании в стену оставьте зазор минимум 50 мм вокруг корпуса для вентиляции и доступа
• Используйте монтажные рейки и пластроны из серии ВРУ Unit S - они гарантированно совместимы с этим корпусом
• При установке на улице обязательно используйте дополнительную защиту от прямого солнечного света - хотя корпус устойчив к климату, длительное нагревание может снизить срок службы электроники внутри
• Для быстрого сервиса выбирайте модели с двойным замком - это соответствует нормам безопасности для доступа обслуживающего персонала
• Артикул mb15-20-60m - единственный вариант этого размера в серии PROxima; другие размеры имеют другие артикулы
