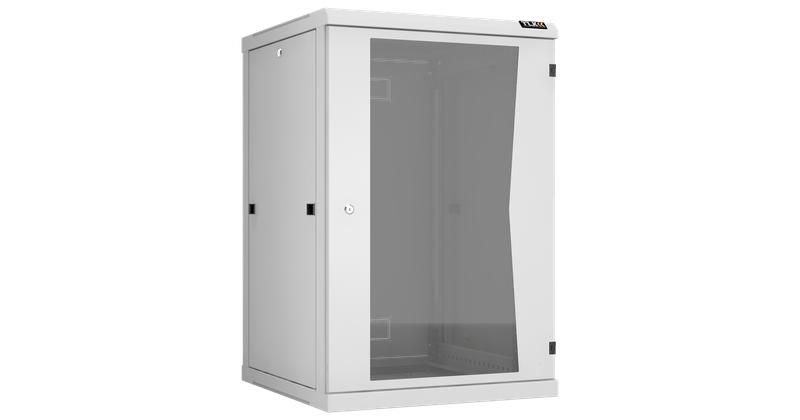

Шкаф настенный разборный 19дюйм 18U стекл. дверь Ш600хВ904хГ600мм 2 пары монтажных направляющих сер. TLK TWC-186060-R-G-GY ЭКО47656

Шкаф настенный разборный 19 дюймов 18U стеклянная дверь Ш600хВ904хГ600мм серый, 2 пары монтажных направляющих от TLK - это компактное, разборное решение для размещения телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-186060-r-g-gy рассчитан на установку в офисах, жилых домах и технических комнатах, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф предназначен для размещения активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторы, коммутаторы, медиаконвертеры, распределительные рамки и другие устройства до 18U высоты. Подходит для создания локальных сетей (ЛВС), организаций связи в многоквартирных домах, малых офисах, серверных уголках и точках доступа. Применяется там, где важна экономия места и необходимость быстрого доступа к оборудованию.

Технические характеристики

• Высота: 904 мм (18U)
• Ширина: 600 мм
• Глубина внешняя: 600 мм; полезная глубина: 540 мм
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP20 - защита от контакта с частями выше 12 мм и от крупных предметов, но не от воды и пыли
• Передняя дверь: стеклянная, ударопрочная, тонированная в массе
• Боковые стенки: металлические, съемные
• Крыша: металлическая, с перфорацией для вентиляции и возможностью установки вентиляторов TLK
• Вентиляция: пассивная - через перфорацию в основании и крышке
• Количество дверей: одна
• Угол открывания двери: более 180°
• Фиксация двери и стенок: точечные замки + защелки быстрой фиксации
• Задняя стенка: с выламываемыми заглушками кабельных вводов 270×56 мм
• Кабельные вводы: 1 внизу (заглушен), 1 сверху (заглушен), 1 в задней стенке (выламываемый)
• Крепление к стене: 4 отверстия под анкерные болты M8
• Стандарт совместимости: ГОСТ 28601.2-90 / IEC 297-2 (19-дюймовая система 482,6 мм)

Совместимость и монтаж

Шкаф оснащен двумя парами регулируемых монтажных направляющих 19” - они позволяют точно фиксировать оборудование по глубине. Перфорация по юнитам (U) имеет цифровую маркировку для легкой ориентации. Установка оборудования выполняется стандартным способом - с помощью крепежных планок на устройстве и зацепов на направляющих.

Шкаф поставляется в разобранном виде в двух коробках. Сборка не требует специального инструмента: все крепежи и элементы уже предустановлены. Боковые стенки легко снимаются для доступа сбоку. Дверь можно навесить слева или справа - механизм позволяет менять направление открывания без замены деталей.

Для крепления к стене используйте анкерные болты M8. Обязательно проверьте прочность стены - шкаф весит около 25–30 кг в собранном состоянии с нагрузкой до 50 кг оборудования.

Безопасность и стандарты

Все токопроводящие части шкафа соединены в единый контур заземления - это соответствует требованиям безопасности при работе с электрооборудованием. Степень защиты IP20 гарантирует безопасность от случайного прикосновения к внутренним частям, но не защищает от влаги или пыли - поэтому шкаф нельзя использовать во влажных, пыльных или открытых помещениях.

Преимущества

• Разборная конструкция - удобна для доставки и монтажа в труднодоступных местах
• Стеклянная дверь - позволяет визуально контролировать состояние оборудования без открытия шкафа
• Съемные боковые стенки - обеспечивают трёхсторонний доступ для монтажа и обслуживания
• Регулируемые направляющие - подходят для оборудования различной глубины
• Поддержка модульных аксессуаров TLK - можно добавить вентиляторы, щеточные вводы или перевести шкаф в напольную версию
• Порошковое покрытие - устойчиво к царапинам и механическим воздействиям

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли
• Не рекомендован для установки рядом с источниками повышенной температуры, пара или химически агрессивных сред
• Максимальная нагрузка на направляющие - 50 кг; превышение может вызвать деформацию
• Пассивная вентиляция достаточна только для оборудования мощностью до ~300 Вт - при большей теплонагрузке требуется принудительная вентиляция (дополнительно заказывается TLK)
• Не подходит для установки тяжелого серверного оборудования (например, больших UPS или массивных хранилищ)

Примеры использования

• Размещение GPON-терминалов и OLT в подъездных шкафах многоквартирных домов
• Центральный коммутационный пункт в офисе с 10–20 рабочими местами
• Интеграция VoIP-маршрутизаторов и Wi-Fi точек доступа в квартире
• Технический шкаф в учебной аудитории для сети локальной связи
• Аксессуары TLK позволяют переоборудовать этот шкаф в часть двухсекционной системы при расширении сети

Практические советы

• Перед сборкой проверьте наличие всех деталей - в комплекте должны быть 2 коробки с рамой, дверью, направляющими, крепежом и заглушками
• При установке на стену используйте уровень - даже небольшой перекос затруднит дальнейший монтаж оборудования
• Если планируете прокладывать много кабелей - заранее подготовьте щеточные вводы TLK, чтобы избежать лишних отверстий
• Для оборудования с высокой теплоотдачей обязательно установите вентиляторы TLK в крышу - это продлит срок службы электроники
• Не забудьте заземлить шкаф после сборки - подключите провод заземления к клемме на задней стенке
• При использовании в жилых помещениях учтите, что стеклянная дверь может отражать свет - расположите шкаф так, чтобы избежать бликов на экранах
