Настенный шкаф 19 дюймов, 6U, металл, 600х600, разборный, GY - ЭКО47671 TLK TWC-066060-R-M-GY

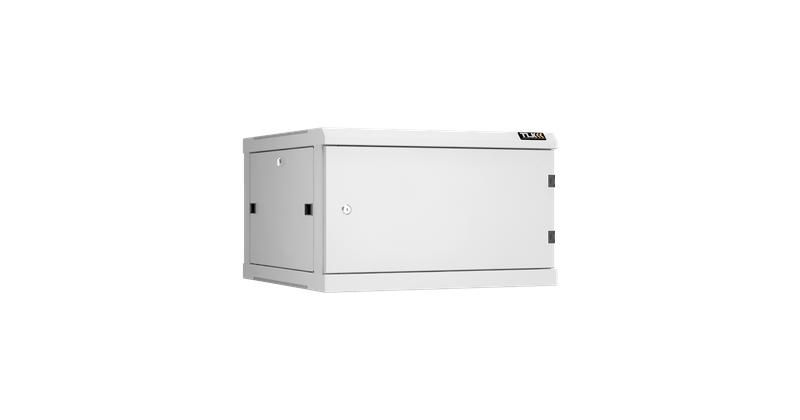

Шкаф настенный разборный 19 дюймов 6U металлическая дверь Ш600хВ370хГ600мм серый, 2 пары монтажных направляющих от TLK - это компактное, прочное решение для размещения телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-066060-r-m-gy рассчитан на монтаж в офисах, жилых домах и технических помещениях, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф предназначен для установки сетевого и телекоммуникационного оборудования стандарта 19 дюймов: коммутаторов, маршрутизаторов, медиаконвертеров, распределительных плат, UPS малой мощности и других устройств высотой до 6U.

Подходит для создания локальных сетей (ЛВС), организаций связи в квартирах, небольших офисах, серверных уголках, домашних центрах управления. Особенно эффективен там, где нельзя установить напольный шкаф - из-за малой площади, наличия потолочных конструкций или требований эргономики.

Технические характеристики

• Формат: 19 дюймов, 6U (высота установки - 267 мм)
• Габариты: 600×370×600 мм (Ш×В×Г)
• Полезная глубина: 540 мм - позволяет разместить оборудование с глубиной до 540 мм
• Материал корпуса: сталь с порошковым покрытием - устойчиво к механическим воздействиям и коррозии
• Защита IP20: защита от контакта с частями выше 12 мм и от вертикальных капель воды - подходит для внутреннего использования
• Тип вентиляции: пассивная - через перфорацию в крышке и основании; возможно доработать вентиляторами TLK
• Количество дверей: одна металлическая, с углом открывания более 180°
• Боковые стенки: съемные, с защелками - обеспечивают трёхсторонний доступ
• Задняя стенка: с одним выламываемым кабельным вводом 270×56 мм
• Кабельные вводы: 1 внизу, 1 сверху (заглушены), 1 в задней стенке (выламывается)
• Крепление к стене: 4 отверстия под анкерные болты M8
• Цвет: серый
• Конструкция: разборная - собрана из элементов системы 482,6 мм по ГОСТ 28601.2-90

Совместимость и монтаж

Шкаф совместим с любым оборудованием, соответствующим стандарту 19 дюймов (IEC 297-2). На внутренние направляющие можно устанавливать устройства с глубиной до 540 мм.

Установка:

• Шкаф поставляется в разобранном виде - две коробки с деталями
• Сборка выполняется без специального инструмента: все крепления и фурнитура уже установлены
• Дверь можно навесить слева или справа - механизм крепления универсальный
• Боковые стенки крепятся защелками - легко снимаются для доступа к оборудованию
• Перед монтажом на стену проверьте несущую способность стены - нагрузка от заполненного шкафа может достигать 30–40 кг
• Используйте анкерные болты M8 для надежного крепления

Безопасность и стандарты

• Соответствие ГОСТ 28601.2-90 (19-дюймовый стандарт)
• Степень защиты IP20 по ГОСТ 14254-96 / МЭК 529-89
• Все токопроводящие части шасси соединены в единый контур заземления
• Порошковое покрытие - антикоррозийное, безопасное для окружающей среды

Преимущества

• Разборная конструкция - удобна для перевозки и хранения
• Трёхсторонний доступ благодаря съёмным боковым стенкам и широкому открыванию двери
• Чёткая цифровая маркировка U-позиций на направляющих - ускоряет установку оборудования
• Готовые места под кабельные вводы - снижают риск повреждения проводов
• Возможность модификации: переход на напольную установку или удвоение емкости через аксессуары TLK

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 исключает контакт с водой и пылью
• Не рекомендован для размещения мощного тепловыделяющего оборудования (например, серверов с несколькими процессорами) без принудительной вентиляции
• Полезная глубина 540 мм - не подходит для глубоких устройств (например, некоторых NAS или больших UPS)
• Пассивная вентиляция недостаточна при плотной упаковке оборудования - требуется доп. вентилятор TLK

Примеры использования

• Оборудование для домашней сети: Wi-Fi роутер + медный коммутатор + PoE-инжектор
• Аксессуары для IP-систем безопасности: NVR, камеры, контроллеры входа
• Телефония: АТС, VoIP-шлюзы, интерфейсы SIP
• Автоматизация: PLC-контроллеры, модульные реле, преобразователи сигналов
• Места с ограниченным пространством: подъезды, этажные щитовые, мини-серверные комнаты

Практические советы

• Перед сборкой проверьте наличие всех деталей - в комплекте должны быть 2 пары направляющих, дверь, боковые стенки, крыша, задняя панель и крепеж
• Выламывайте кабельные вводы только после окончательного планирования прокладки кабелей - отверстия не восстанавливаются
• Для увеличения воздушного потока используйте вентиляторы TLK в крыше - они совместимы с отверстием 440×215 мм
• Щеточные вводы TLK рекомендуется устанавливать на кабельные отверстия - предотвращают попадание пыли и удерживают провода
• Если нужна мобильность - добавьте регулируемые опоры TLK, чтобы перевести шкаф в напольный формат
• При использовании в многоквартирном доме - убедитесь, что кабели от ввода проходят в одном направлении, чтобы не перегружать заднюю стенку
