Настенный шкаф 19 дюймов, 6U, стекло, 600х450, разборный, BK - ЭКО47678 TLK TWC-066045-R-G-BK

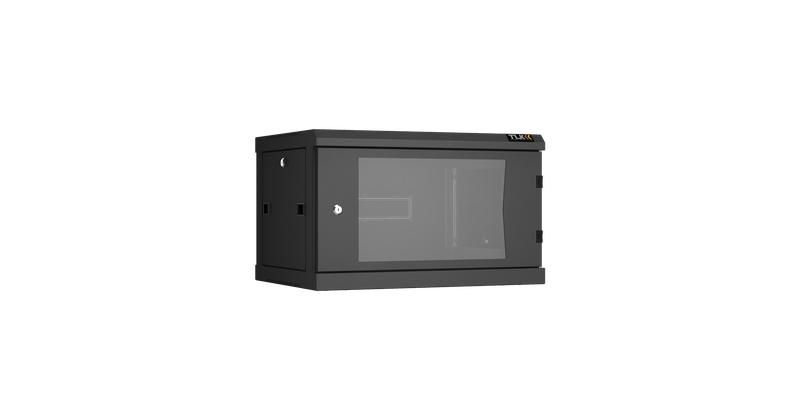

Шкаф настенный разборный 19 дюймов 6U стеклянная дверь Ш600хВ370хГ450мм, 2 пары монтажных направляющих черный от TLK - это компактное, разборное решение для монтажа телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-066045-r-g-bk подходит для установки в офисах, жилых домах и технических комнатах, где невозможно использовать напольные шкафы.

Назначение и область применения

Шкаф предназначен для размещения активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторы, коммутаторы, модемы, распределительные коробки, UPS малой мощности и другие устройства высотой до 6U. Подходит для создания локальных сетей (ЛВС), организаций связи в многоквартирных домах, небольших офисах, серверных уголках и точек доступа. Благодаря настенному креплению экономится полезная площадь помещения.

Технические характеристики

• Внутренние габариты: 600×370×450 мм (Ш×В×Г); полезная глубина - 390 мм
• Высота: 6U (105 мм на единицу U)
• Материал корпуса: сталь с порошковым покрытием, цвет - черный
• Передняя дверь: стеклянная, тонированная в массе, ударопрочная
• Боковые стенки: съемные, с защелками быстрого крепления
• Крыша: металлическая, с перфорацией для пассивной вентиляции
• Вентиляция: пассивная - через перфорацию в основании и крышке; возможно подключение вентиляторов TLK (аксессуар)
• Степень защиты: IP20 - защита от предметов больше 12,5 мм, не защищен от воды
• Количество направляющих: 2 пары 19" с цифровой маркировкой U, регулируемые по глубине
• Кабельные вводы: 3 точки - 1 внизу (заглушен), 1 сверху (заглушен), 1 в задней стенке (выламываемый), размер 270×56 мм
• Заземление: все токопроводящие элементы соединены в единый контур
• Крепление к стене: 4 отверстия под анкерные болты M8
• Угол открывания двери: более 180°
• Система стандарта: 482,6 мм (IEC 297-2 / ГОСТ 28601.2-90)

Совместимость и монтаж

Шкаф поставляется в разобранном виде в двух коробках. Сборка не требует специального инструмента - все крепежи и фурнитура предустановлены. Дверь может быть навешена слева или справа. Боковые стенки легко снимаются для доступа с трёх сторон. Для монтажа на стену используйте анкерные болты M8, рекомендованные нагрузки - до 30 кг равномерно распределённого веса оборудования. Убедитесь, что стена прочная (бетон, кирпич), не подходят гипсокартон или деревянные перегородки без усиления.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ 14254-96 (МЭК 529-89) по степени защиты IP20. Электрический потенциал всех металлических частей выведен в единый контур заземления. Конструкция выполнена в рамках стандарта 19-дюймового формата IEC 297-2, совместима с любым оборудованием, соответствующим этому стандарту. Порошковое покрытие устойчиво к механическим воздействиям и коррозии, но не предназначено для открытого улицы или повышенной влажности.

Преимущества

• Разборная конструкция - удобна для транспортировки и монтажа в труднодоступных местах
• Стеклянная дверь позволяет визуально контролировать состояние оборудования без открытия шкафа
• Съёмные боковые стенки обеспечивают свободный доступ с трёх сторон - упрощают установку и обслуживание
• Цифровая маркировка U на направляющих снижает риск ошибок при монтаже устройств
• Поддержка расширения: возможна установка вентиляторов TLK и щеточных вводов (по запросу)
• Функциональная задняя стенка с выламываемыми заглушками - легко адаптируется под кабели

Ограничения применения

• Не предназначен для внешнего монтажа - степень защиты IP20 исключает использование во влажных, пыльных или уличных условиях
• Максимальная нагрузка - 30 кг; не рассчитан на тяжёлое оборудование (например, большие серверы или АИП)
• Пассивная вентиляция недостаточна для оборудования с тепловыделением выше 300–400 Вт; при необходимости требуется установка вентиляторов TLK
• Не имеет встроенной системы управления питанием или мониторинга температуры
• Не подходит для установки в помещениях с химически агрессивной средой

Примеры использования

• Монтаж GPON-терминалов и OLT-оборудования в подъездных шкафах многоквартирных домов
• Размещение Wi-Fi точек доступа и коммутаторов в офисных зонах
• Обустройство мини-серверной в квартире или небольшом бизнес-центре
• Установка медиа-конвертеров и преобразователей сигналов в системах видеонаблюдения
• Кабельные распределители в системах “умного дома”

Практические советы

• Перед сборкой проверьте наличие всех деталей - в комплекте должны быть 2 коробки, 2 пары направляющих, дверь, боковые стенки, крышка, крепёж и заглушки
• При монтаже на стену используйте уровень - даже небольшой перекос затруднит установку оборудования
• Если планируете прокладывать много кабелей - заранее выберите, какие вводы будете вскрывать, чтобы не повредить целостность корпуса
• Щеточные вводы TLK и вентиляторы - заказывайте отдельно, они не входят в базовый комплект
• Для увеличения глубины установки оборудования - используйте регулировку направляющих, но не выходите за пределы 390 мм полезной глубины
• При использовании вентиляторов TLK - следите за уровнем шума, особенно в жилых зонах
