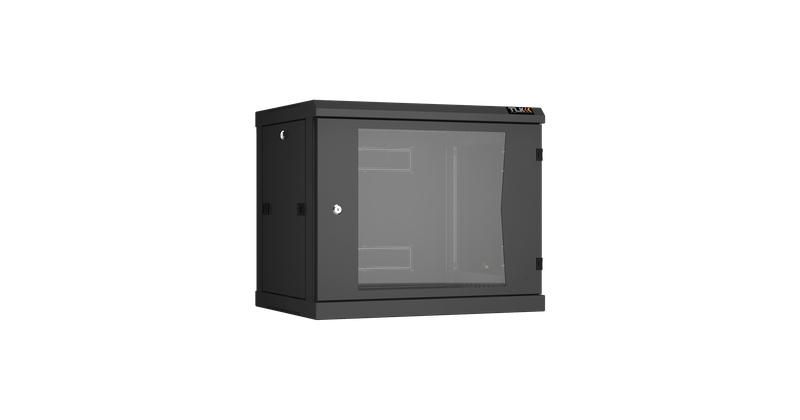

Настенный шкаф 19 дюймов, 9U, стекло, 600х450, разборный, BK - ЭКО47682 TLK TWC-096045-R-G-BK

Шкаф настенный разборный 19 дюймов 9U стеклянная дверь Ш600хВ503хГ450мм, 2 пары монтажных направляющих черный от TLK - это компактное, разборное решение для монтажа телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-096045-r-g-bk подходит для установки в офисах, жилых домах и технических комнатах, где требуется надежная защита устройств без занимания пола.

Назначение и область применения

Шкаф настенный разборный 19 дюймов 9U предназначен для размещения активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторов, коммутаторов, модемов, распределительных коробок, UPS малой мощности и других устройств. Подходит для создания локальных сетей (ЛВС), организаций точек доступа Wi-Fi, центров управления домашними системами и небольших серверных комнат. Особенно эффективен там, где невозможно использовать напольные шкафы - в квартирах, коридорах, подъездах, на этажах офисных зданий.

Технические характеристики

• Высота: 9U (503 мм)
• Ширина: 600 мм
• Глубина внешняя: 450 мм, полезная глубина: 390 мм
• Материал корпуса: сталь с порошковым покрытием, цвет - черный
• Тип двери: стеклянная, ударопрочное тонированное в массе стекло
• Количество дверей: одна
• Угол открывания двери: более 180°
• Боковые стенки: съемные, с защелками быстрого крепления
• Крыша: металлическая, с перфорацией и возможностью установки вентиляторов TLK
• Вентиляция: пассивная (перфорированные основание и крыша)
• Степень защиты: IP20 (защита от предметов >12,5 мм, не защищен от воды)
• Количество монтажных направляющих: 2 пары (19"), с цифровой маркировкой U
• Кабельные вводы: 3 точки - внизу (1, заглушена), сверху (1, заглушена), сзади (1, выламываемый)
• Крепление к стене: 4 отверстия под анкерные болты M8
• Система несущих конструкций: 482,6 мм (соответствует ГОСТ 28601.2-90 / IEC 297-2)

Совместимость и монтаж

Шкаф настенный разборный 19 дюймов 9U совместим с любым оборудованием, соответствующим стандарту 19 дюймов. Направляющие позволяют фиксировать устройства с шагом 44,45 мм (1U = 44,45 мм). Глубина 390 мм достаточна для большинства коммутационных плат и SFP-модулей, но не подходит для глубоких серверов или больших UPS.

Монтаж выполняется в следующем порядке:

1. Разложить все элементы из двух коробок.
2. Собрать раму: прикрепить верхнюю, нижнюю и боковые планки с помощью предустановленных креплений.
3. Закрепить заднюю стенку - она имеет выламываемую заглушку для кабеля.
4. Установить дверь: можно выбрать левостороннее или правостороннее открывание.
5. Зафиксировать боковые стенки защелками.
6. Закрепить шкаф к стене анкерами M8 через 4 отверстия в задней раме.
7. Установить оборудование на направляющие, используя метки U.

Для подключения кабелей рекомендуется заранее продумать расположение входов - можно заменить заглушки на щеточные вводы TLK (аксессуар).

Безопасность и стандарты

Шкаф настенный разборный 19 дюймов 9U соответствует требованиям ГОСТ 14254-96 (эквивалент МЭК 529-89) и ГОСТ 28601.2-90. Все токопроводящие элементы соединены в единый контур заземления - важно подключить шкаф к системе заземления объекта. Степень защиты IP20 исключает попадание крупных предметов, но не защищает от влаги - не применяйте в сырых помещениях, на улице или рядом с источниками воды.

Преимущества

• Разборная конструкция - легко транспортировать, собирать и доставлять даже в труднодоступные места.
• Стеклянная дверь позволяет визуально контролировать состояние оборудования без открытия шкафа.
• Съемные боковые стенки обеспечивают трёхсторонний доступ - удобно при монтаже и обслуживании.
• Цифровая маркировка U на направляющих ускоряет установку оборудования.
• Перфорация крыши и основания обеспечивает естественную вентиляцию; есть возможность доукомплектовать вентиляторами TLK.
• Поддержка аксессуаров TLK - можно переоборудовать шкаф в напольный или двухсекционный.

Ограничения применения

• Не подходит для установки тяжелого оборудования (например, полноформатных серверов) - максимальная нагрузка не указана, но конструкция рассчитана на легкий и средний вес.
• IP20 - нельзя использовать во влажных, пыльных или outdoor-условиях.
• Полезная глубина 390 мм недостаточна для некоторых глубоких устройств (например, некоторых NAS или старых коммутаторов).
• Нет встроенной системы охлаждения - требует принудительной вентиляции при высокой теплонагрузке (необходимо докупить вентиляторы TLK).
• Поставляется в разобранном виде - требует времени и базового инструмента для сборки.

Примеры использования

• Обслуживание ЛВС в многоквартирном доме - размещение GPON-терминалов, POE-коммутаторов, Wi-Fi точек доступа.
• Центр управления “умным домом” - хранение контроллеров, реле, интерфейсов Zigbee/Z-Wave.
• Технический шкаф в офисе - коммутация телефонии, VoIP-шлюзы, мини-серверы.
• Интернет-узлы в частных домах - размещение маршрутизаторов, модемов, резервных источников питания.

Практические советы

• Перед сборкой проверьте наличие всех деталей - в комплекте должны быть 2 коробки с рамой, дверью, направляющими, заглушками и крепежом.
• При креплении к стене используйте анкеры подходящего типа для материала стены (бетон, кирпич, гипсокартон с усиленной подложкой).
• Для лучшей вентиляции оставляйте свободное пространство вокруг шкафа - особенно сзади и сверху.
• Если планируете много кабелей - сразу замените заглушки на щеточные вводы TLK, чтобы избежать лишних доработок позже.
• При использовании вентиляторов TLK убедитесь, что они установлены правильно - воздух должен выходить из шкафа, а не затягиваться внутрь.
• Проверяйте соответствие глубины оборудования - некоторые устройства имеют выступающие разъемы, которые могут не поместиться в 390 мм.
