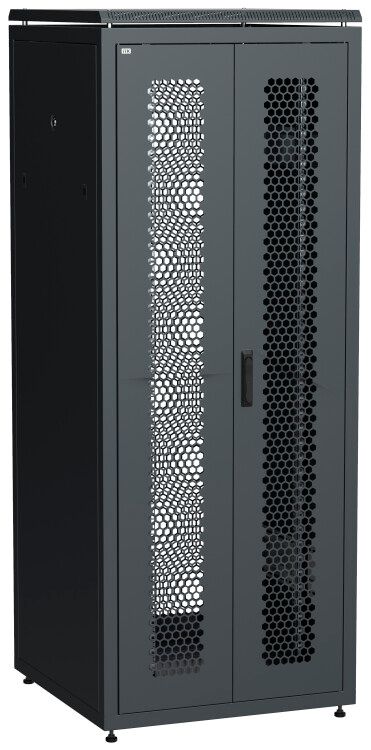

Шкаф сетевой 19' LINEA N 42U 800х800мм двустворчатая перфорированная дверь задняя черный - LN05-42U88-2PP IEK

Шкаф сетевой 19" 42U 800×800 мм двустворчатая/распашная перфорированная дверь задняя перфорированная черный ITK - напольный телекоммуникационный шкаф серии LINEA N для размещения серверов, коммутаторов, ИБП и другого оборудования в 19" формате. Артикул ln05-42u88-2pp обеспечивает доступ к оборудованию с четырёх сторон, устойчивость на неровном полу и долгий срок службы - до 25 лет.

Назначение и область применения

Шкаф сетевой 19" 42U 800×800 мм двустворчатая/распашная перфорированная дверь задняя перфорированная черный ITK предназначен для установки в помещениях с контролируемой средой: центральных офисах, дата-центрах, telecom-комнаты, производственных автоматизированных участках. Подходит для размещения серверов, маршрутизаторов, коммутаторов, источников бесперебойного питания (ИБП), аккумуляторных батарей и других устройств стандарта 19".

Технические характеристики

• Высота: 42 U (19 дюймов)
• Габариты: 800 × 800 × 1950 мм (ширина × глубина × высота)
• Полезная глубина: 715 мм - достаточна для большинства современных устройств с питанием и кабелями
• Материал корпуса: сталь, окрашенная порошковым покрытием в чёрный цвет
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Климатическое исполнение: У3 - допустимый диапазон температур от –10C до +45C
• Количество дверей: две - передняя и задняя, обе перфорированные и распашные
• Крыша и основание: двойные, с перфорацией для кабельных вводов
• Срок службы: 25 лет
• Конструкция: разборная, с фиксированной рамой
• Вес: не указан - рассчитывается исходя из нагрузки оборудования

Совместимость и монтаж

Шкаф сетевой 19" 42U 800×800 мм двустворчатая/распашная перфорированная дверь задняя перфорированная черный ITK совместим с любым оборудованием, соответствующим стандарту 19" (GOST 28601.2-90). Монтаж осуществляется на ровную поверхность. В комплект входят:

• 4 G-образных монтажных профиля для крепления оборудования
• 4 регулируемых опоры - позволяют выровнять шкаф на неровном полу
• Комплект заземления - соединяет все металлические элементы в единый контур

Боковые стенки съёмные - обеспечивают доступ к внутренним частям шкафа сбоку. Передняя и задняя двери легко снимаются и оснащены трёхточечным замком с поворотной ручкой. Для перемещения можно дополнительно установить поворотные ролики (не входят в комплект). Шкафы серии LINEA N можно стыковать между собой с использованием специального комплекта соединения.

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями ГОСТ 28601.2-90 для несущих конструкций 482,6 мм. Степень защиты IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - применение вне помещений или в сырых условиях недопустимо. Элементы заземления обеспечивают безопасность при работе с электрооборудованием. Температурный диапазон от –10C до +45C соответствует условиям типичных административных и технических помещений.

Преимущества

• Доступ ко всем сторонам шкафа - удобство при обслуживании и прокладке кабелей
• Усиленная конструкция - выдерживает значительную массу оборудования
• Перфорация на передней, задней дверях, крышке и основании - способствует естественной вентиляции
• Регулируемые ножки - компенсируют перепады уровня пола без необходимости подготовки базы
• Разборная сборка - упрощает транспортировку и монтаж в ограниченных пространствах
• Поддержка установки вентиляторных панелей ITK ПВ (до 3 шт.) - возможность активного охлаждения при увеличенной теплонагрузке

Ограничения применения

• Не предназначен для использования на улице или в помещениях с высокой влажностью - IP20 не обеспечивает защиту от воды и пыли
• Не рекомендован для установки в местах с постоянными температурами ниже –10C или выше +45C
• Глубина 715 мм не подходит для очень длинных устройств (например, некоторых моделей ИБП с внешними батареями)
• Отсутствие встроенного охлаждения - требует самостоятельной установки вентиляторов при высокой плотности оборудования
• Заземление необходимо проверять после монтажа - не гарантируется автоматически

Примеры использования

• Центральный шкаф связи в офисном здании - размещение коммутаторов, медиаконвертеров, SFP-модулей
• Технологический этаж производства - контроль PLC, I/O-модулей, реле управления
• Аварийный источник питания - установка ИБП и аккумуляторных батарей рядом с серверной
• Локальная точка доступа Wi-Fi - размещение радиомодулей, антенного коммутатора, PoE-инжекторов

Практические советы

• Проверьте глубину вашего оборудования - 715 мм достаточно для 90% устройств, но некоторые ИБП и NAS требуют больше места
• При планировании вентиляции используйте перфорацию в крыше и основании - установите вентиляторные панели ITK ПВ сверху для лучшей циркуляции воздуха
• При стыковке нескольких шкафов - используйте официальные комплекты соединения, чтобы сохранить целостность заземления
• При монтаже на неровный пол - сначала отрегулируйте ножки, затем закрепите оборудование - так избежите перекоса профилей
• Не забудьте проложить заземляющий проводник от шкафа к главному контуру заземления объекта - даже при наличии комплекта внутри шкафа
• Для быстрого доступа к задней части - снимите заднюю дверь перед прокладкой кабелей; она легко крепится на три точки
