Направляющие уголки 600мм, черные (2 шт) | SR05-600 ITK IEK

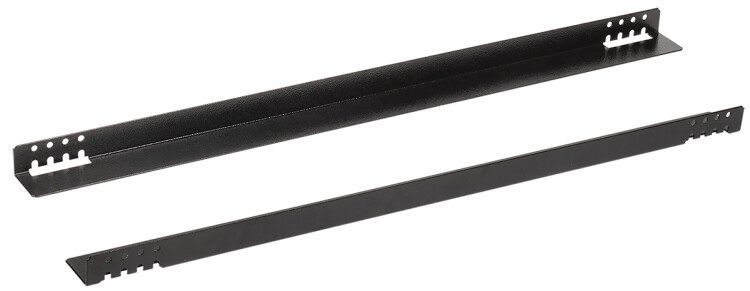

Уголки направляющие 600 мм черные (2 шт) от ITK (IEK) - металлические опорные элементы для надежного крепления тяжелого оборудования в 19-дюймовых стойках и шкафах. Артикул sr05-600 обеспечивает устойчивую поддержку при невозможности использовать стандартные монтажные профили.

Назначение и область применения

Уголки направляющие 600 мм черные (2 шт) используются для установки тяжелых устройств - серверов, коммутаторов, UPS, преобразователей - внутри 19-дюймовых стоек. Они применяются, когда оборудование нельзя закрепить исключительно на монтажных профилях, либо служат дополнительной опорой для повышения жесткости конструкции. Подходят для шкафов и стоек с глубиной до 600 мм.

Технические характеристики

• Длина: 600 мм
• Количество в комплекте: 2 шт (пара для одной стороны)
• Материал: сталь толщиной 2 мм
• Цвет: черный (RAL 9005)
• Несущая способность: 120 кг на пару уголков
• Совместимость: стандартная 19-дюймовая стойка (соответствует EIA-310-D)
• Способ монтажа: крепление к передним и задним вертикальным профилям стойки

Совместимость и монтаж

Уголки направляющие 600 мм черные (2 шт) монтируются боковым креплением к 19-дюймовым профилям стойки - спереди и сзади. Устанавливаются без сверления, фиксируются болтами через предварительно подготовленные отверстия в профилях. Не занимают внутреннюю высоту стойки, сохраняя место для других модулей. Для правильной установки проверьте расстояние между передним и задним профилем - оно должно соответствовать глубине стойки (до 600 мм).

Преимущества

• Высокая прочность: стальная конструкция выдерживает нагрузку до 120 кг
• Экономия места: не перекрывают вертикальное пространство внутри стойки
• Улучшенное охлаждение: открытая форма не затрудняет циркуляцию горячего воздуха
• Стандартная совместимость: работают со всеми типами 19-дюймовых стоек
• Простота монтажа: не требуют специальных инструментов или доработок

Ограничения применения

• Не подходят для стоек глубиной более 600 мм - уголки будут слишком короткими
• Не заменяют полноценные слайды или выдвижные направляющие - не обеспечивают выдвижения оборудования
• Не рекомендованы для мобильных или вибрационных сред без дополнительной фиксации
• Не предназначены для внешней эксплуатации - материал не имеет антикоррозийного покрытия выше IP40

Примеры использования

• Установка тяжелого серверного шасси весом 80–100 кг в сетевой шкаф
• Поддержка большого UPS-блока в распределительном щите
• Фиксация частично нестандартного оборудования, которое не имеет крепежных отверстий под монтажные профили
• Добавление дополнительной опоры к оборудованию, установленному на профилях, чтобы снизить прогиб корпуса

Практические советы

• Перед монтажом убедитесь, что профили стойки имеют одинаковое расстояние от переднего до заднего края - иначе уголки не будут плотно прилегать
• Используйте болты M6 или M8 с гроверами - они лучше противостоят вибрации
• Если оборудование имеет широкую основу, проверьте, чтобы уголки располагались под центром масс - это снижает риск перекоса
• Артикул sr05-600 от ITK (IEK) можно заказывать в паре - каждый комплект рассчитан на одну сторону оборудования; для двух сторон нужны два комплекта
• Черный цвет (RAL 9005) не влияет на теплопередачу, но маскирует следы окисления - удобен для помещений с повышенной запыленностью
