Уголок направляющий L=760мм серый (2шт/компл) - SR35-800-R IEK

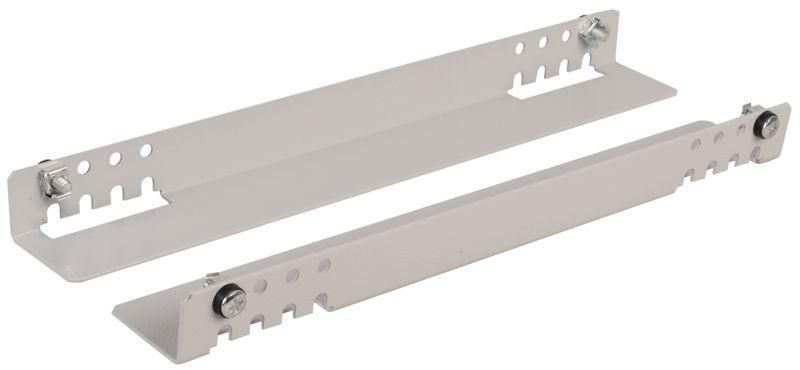

Уголок направляющий L=760 мм серый (комплект 2 шт) от ITK (IEK) - металлический элемент для надёжного крепления тяжёлого оборудования в 19-дюймовых стойках. Комплект из двух уголков обеспечивает устойчивую опору, особенно когда невозможно использовать стандартные монтажные профили.

Назначение и область применения

Уголок направляющий L=760 мм серый (комплект 2 шт) используется для установки тяжёлых устройств в серверных стойках и шкафах: серверов, UPS, коммутаторов, преобразователей частоты. Он применяется в двух случаях: как основная опора, если оборудование нельзя закрепить на 19" монтажные профили, или как дополнительный удерживающий элемент - чтобы распределить нагрузку и предотвратить прогиб корпуса.

Конструкция уголка не перекрывает воздушный поток, что позволяет горячему воздуху свободно выходить из оборудования, улучшая теплоотвод.

Технические характеристики

• Тип изделия: Уголок
• Длина: 760 мм
• Материал: Сталь толщиной 2 мм
• Цвет: Серый
• Несущая способность: 120 кг на комплект (на пару уголков)
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Уголок направляющий L=760 мм серый (комплект 2 шт) совместим со всеми стандартными 19" монтажными профилями. Монтируется боковым креплением: два уголка крепятся к переднему и заднему вертикальному профилю внутри шкафа. Крепление осуществляется болтами или саморезами через предварительно просверленные отверстия - в комплекте не предусмотрены крепёжные элементы.

Не требует изменения внутренней высоты стойки: уголок располагается в плоскости профилей, не выступает вглубь шкафа и не мешает установке других устройств.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности для промышленного оборудования. Несмотря на отсутствие явного указания стандарта, конструкция выполнена в соответствии с практиками, применяемыми в центрах обработки данных и автоматизированных системах управления.

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 2 мм
• Равномерное распределение нагрузки до 120 кг на пару уголков
• Экономия места: не занимает полезную высоту шкафа
• Поддержка естественной вентиляции: не перекрывает зону отвода тепла
• Устойчивость к деформациям даже при длительной нагрузке

Ограничения применения

• Не предназначен для использования вне 19" стоек - несовместим с другими типами рам или кронштейнов
• Не рассчитан на динамические нагрузки (вибрацию, удары); рекомендовано использование в стационарных условиях
• Срок службы 5 лет указан при постоянной нагрузке до 120 кг; при превышении возможна быстрая усталостная деформация
• Не имеет антикоррозийного покрытия - не следует использовать во влажных или агрессивных средах без дополнительной защиты

Примеры использования

• Установка тяжёлого сервера с несколькими HDD/SSD в сетевой шкаф
• Фиксация большого UPS-блока в распределительном щите
• Поддержка частотного преобразователя в промышленной автоматизации
• Дополнительная опора для оборудования с широким корпусом, которое не помещается на стандартные профили

Практические советы

• Перед монтажом проверьте, что расстояние между передним и задним профилем в вашей стойке составляет около 760 мм - иначе уголок будет слишком длинным или коротким
• Используйте только качественные крепёжные элементы (болты M4–M6) с гроверами или контргайками - вибрация может ослабить соединение
• Если оборудование весит более 100 кг, дополнительно проверьте прочность самих монтажных профилей - они должны выдерживать нагрузку, передаваемую через уголки
• Для долговечности в помещениях с повышенной влажностью рекомендуется нанести на поверхность уголка слой противокоррозийного состава
• Комплект из двух уголков - это одна пара для одного устройства. Для нескольких единиц оборудования требуется отдельный комплект на каждое
