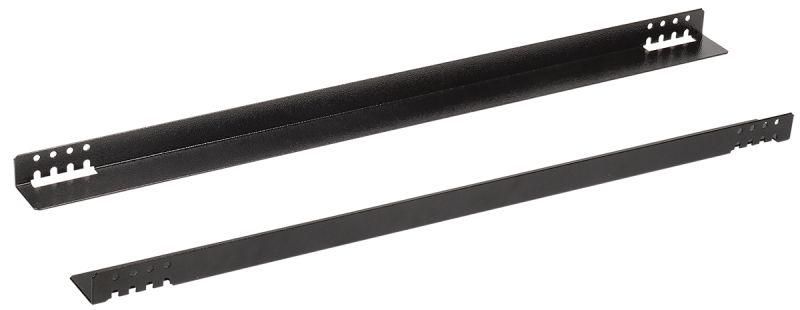

Уголок направляющий L=960мм черный (2шт/компл) - SR05-1000-R IEK

Уголок направляющий L=960 мм черный (комплект 2шт) от ITK (IEK) - это металлический опорный элемент для крепления тяжелого оборудования в 19” стойках, особенно когда невозможно использовать стандартные монтажные профили. Комплект из двух уголков обеспечивает устойчивую поддержку с сохранением доступа к воздушному потоку для охлаждения.

Назначение и область применения

Уголок направляющий L=960 мм черный (комплект 2шт) используется для установки тяжелых устройств в серверных стойках и электрощитах: серверов, UPS, коммутаторов, преобразователей частоты и другого оборудования весом до 120 кг. Применяется в двух случаях:

• Как основная опора, если оборудование нельзя закрепить на 19″ монтажные профили;
• Как дополнительная поддержка, чтобы распределить нагрузку при монтаже на профилях.

Подходит для помещений с нормальной вентиляцией: дата-центры, telecom-комнаты, промышленные щитовые.

Технические характеристики

• Тип изделия: Уголок направляющий
• Длина: 960 мм
• Материал: Сталь толщиной 2 мм
• Цвет: Черный
• Несущая способность: 120 кг на комплект (2 уголка)
• Срок службы: 5 лет при соблюдении условий эксплуатации

Форма уголка позволяет не перекрывать зону выхода горячего воздуха от оборудования - это важно для эффективного теплоотвода.

Совместимость и монтаж

Уголок направляющий L=960 мм черный (комплект 2шт) совместим со всеми стандартными 19” монтажными профилями шириной 48–50 мм. Монтируется боковым креплением - к передним и задним вертикальным профилям стойки с помощью болтов или саморезов. Не требует сверления корпуса оборудования. Крепление происходит вне зоны полезной высоты стойки - не снижает количество мест для установки других устройств.

Преимущества

• Высокая жесткость благодаря стальному профилю толщиной 2 мм - выдерживает значительные нагрузки без деформаций.
• Не мешает циркуляции воздуха - не перекрывает каналы отвода тепла от оборудования.
• Экономит место внутри стойки - монтируется сбоку, не занимает вертикальную высоту.
• Черное покрытие уменьшает блики и соответствует эстетике большинства серверных стоек.

Ограничения применения

• Не предназначен для использования во взрывоопасных средах или помещениях с повышенной коррозионной активностью (например, морские порты, химические производства).
• Работает только в сочетании с 19” монтажными профилями - не применяется как самостоятельная рама.
• Максимальная нагрузка 120 кг - превышение может вызвать прогиб или повреждение креплений.
• Срок службы 5 лет указан при температуре +5…+40C и влажности ≤80%. При более агрессивных условиях срок может сократиться.

Примеры использования

• Установка тяжелого UPS-блока в серверной стойке, где нет достаточных точек крепления на профилях.
• Дополнительная поддержка массивного коммутационного шкафа в telecom-шкафе.
• Монтаж частотного преобразователя в промышленном щите, где требуется надежная фиксация без увеличения габаритов.

Практические советы

• Перед монтажом проверьте внутреннюю ширину стойки - она должна позволять свободно установить уголки между передним и задним профилем.
• Используйте антивибрационные прокладки под крепеж, если оборудование работает с вибрациями.
• При использовании нескольких пар уголков - равномерно распределяйте нагрузку по всей длине стойки.
• Артикул sr05-1000-r - это именно комплект из двух уголков; заказывать по одному не имеет смысла - они работают только в паре.
• Проверяйте соответствие длины 960 мм вашей стойке - стандартные стойки обычно имеют глубину 600–800 мм, поэтому 960 мм подходит для глубоких моделей или с запасом на крепление.
