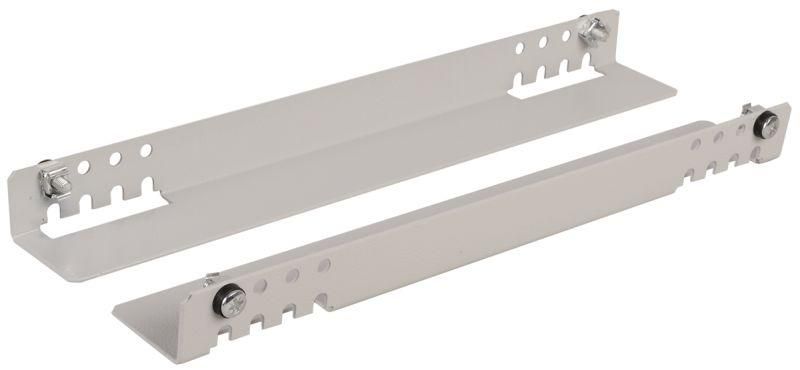

Уголок направляющий L=560мм, серый (2 шт/компл) ITK SR35-600-R

Уголок направляющий L=560 мм серый (комплект 2 шт.) ITK, ГСИ - это металлический кронштейн для надёжной поддержки тяжёлого оборудования в 19-дюймовых стойках. Комплект из двух уголков обеспечивает устойчивую фиксацию устройств, которые невозможно смонтировать исключительно на стандартные профили, или дополняет их, распределяя нагрузку. Бренд ITK гарантирует соответствие требованиям промышленного использования.

Назначение и область применения

Уголок направляющий L=560 мм серый (комплект 2 шт.) ITK, ГСИ предназначен для установки тяжёлых устройств в 19-дюймовые стойки: серверов, коммутаторов, UPS, преобразователей частоты и другого оборудования весом до 120 кг. Применяется, когда оборудование нельзя закрепить только на 19" монтажные профили - например, из-за отсутствия крепёжных отверстий или слишком большой массы. Также используется как дополнительная опора, чтобы снизить нагрузку на основные профили и предотвратить деформацию.

Технические характеристики

• Тип изделия: Уголок
• Материал: Сталь толщиной 2 мм
• Длина: 560 мм
• Цвет: Серый
• Несущая способность: 120 кг на комплект
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Уголок направляющий L=560 мм серый (комплект 2 шт.) ITK, ГСИ совместим со всеми стандартными 19" монтажными профилями. Монтируется боковым креплением: два уголка крепятся параллельно к переднему и заднему профилю стойки с помощью болтов или саморезов. Не требует сверления корпуса оборудования - крепится только к раме стойки. Конструкция не перекрывает зону выхода горячего воздуха, что важно для систем охлаждения.

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 2 мм - выдерживает значительные нагрузки без прогиба.
• Не занимает полезную высоту внутри стойки - монтируется в плоскости профилей, не уменьшая доступное пространство для других устройств.
• Обеспечивает равномерное распределение веса, снижая риск повреждения 19" профилей при длительной эксплуатации.
• Серый цвет соответствует стандартному оформлению промышленных стоек, не выбивается из эстетики.

Ограничения применения

• Не предназначен для вертикального крепления оборудования - работает только как боковая опора в 19" стойке.
• Не заменяет полноценные слайды или направляющие с механизмом выдвижения - только статическая поддержка.
• Работает только с оборудованием, имеющим плоскую нижнюю поверхность, подходящую для опирания на уголок.
• Не рекомендован для использования вне помещений или в средах с повышенной влажностью, коррозионной активностью или химическими воздействиями - материал не имеет специального покрытия против коррозии.

Примеры использования

• Установка тяжёлого серверного шасси без крепёжных отверстий на профили.
• Поддержка UPS-блоков весом более 80 кг в центре обработки данных.
• Фиксация частотных преобразователей в промышленных щитах, где стандартные профили недостаточно прочны.
• Дополнительная опора для массивных коммутационных плат в телекоммуникационных стойках.

Практические советы

• Перед монтажом проверьте, что глубина вашей стойки позволяет разместить уголок длиной 560 мм - он должен плотно упираться в передний и задний профиль.
• Используйте болты M4–M6 с гроверами для надёжной фиксации; саморезы возможны, но менее долговечны при вибрациях.
• Если оборудование имеет ребра жёсткости снизу - убедитесь, что они не будут мешать контакту с поверхностью уголка.
• Для многократного демонтажа оборудования рассмотрите возможность установки дополнительных направляющих с роликами - этот уголок не предназначен для выдвижения.
• Комплект из двух уголков рассчитан на один объект - не используйте один уголок для нескольких устройств.
