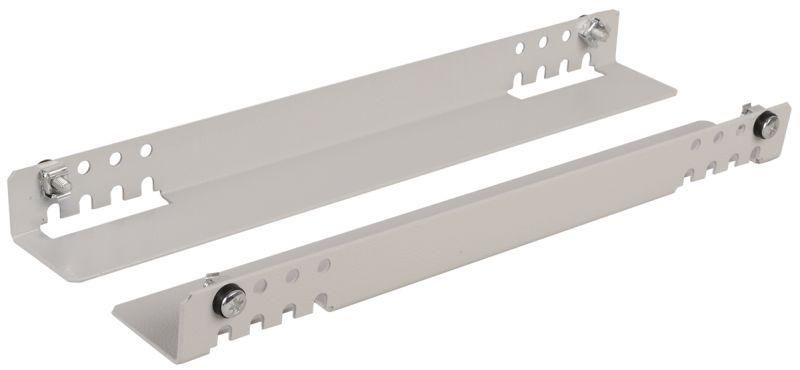

Уголок направляющий L=360мм, серый (2 шт/компл) ITK SR35-400-R

Уголок направляющий L=360 мм серый (комплект 2 шт) от ITK (IEK) - это металлический опорный элемент для крепления тяжелого оборудования в 19” стойках, особенно когда невозможно использовать стандартные монтажные профили. Комплект из двух уголков обеспечивает устойчивую поддержку с нагрузкой до 120 кг.

Назначение и область применения

Уголок направляющий L=360 мм серый (комплект 2 шт) используется для установки тяжелых устройств в серверных стойках и электрощитах: серверов, UPS, коммутаторов, преобразователей частоты и другого оборудования весом до 120 кг. Применяется, когда оборудование нельзя закрепить исключительно на 19” монтажные профили - например, из-за отсутствия крепежных отверстий или слишком большого веса. Также служит дополнительной опорой, снижающей нагрузку на основные профили и предотвращающей прогиб.

Технические характеристики

• Тип изделия: Уголок направляющий
• Длина: 360 мм
• Материал: Сталь толщиной 2 мм
• Цвет: Серый
• Несущая способность: 120 кг на комплект (2 шт.)
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Уголок направляющий L=360 мм серый (комплект 2 шт) совместим со всеми стандартными 19” монтажными профилями шириной 19 дюймов. Монтируется боковым креплением - к передним и задним вертикальным профилям стойки с помощью болтов или саморезов. Не требует сверления корпуса оборудования. Устанавливается параллельно профилям, не перекрывая полезную высоту внутри шкафа. Для надежного крепления рекомендуется использовать крепеж M6 или M8, соответствующий толщине стенок профиля.

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 2 мм - выдерживает значительные нагрузки без деформаций
• Не мешает воздушному потоку - открытая форма позволяет горячему воздуху свободно выходить из оборудования, улучшая теплоотвод
• Экономит внутреннее пространство - не занимает полезную высоту стойки, в отличие от нижних платформ
• Комплект из двух уголков - обеспечивает равномерное распределение нагрузки и устойчивость

Ограничения применения

• Не предназначен для крепления оборудования к полу или стене - только для внутренней установки в 19” стойки
• Работает только с профилями, имеющими возможность бокового крепления (стандартные 19” профили с отверстиями для болтов)
• Не рассчитан на динамические нагрузки - не применяется в условиях вибраций или ударных воздействий
• Срок службы 5 лет указан при температуре +5…+40 C и влажности до 80% - в агрессивных средах (высокая влажность, химикаты) срок может сократиться

Примеры использования

• Установка тяжелого сервера без крепежных отверстий на монтажные профили
• Поддержка UPS-блоков массой более 80 кг в центре обработки данных
• Дополнительная опора для частотных преобразователей в промышленных щитах
• Фиксация больших коммутационных панелей в телекоммуникационных стойках

Практические советы

• Перед монтажом проверьте, что расстояние между передним и задним профилем в вашей стойке составляет не менее 360 мм - иначе уголок не поместится
• Используйте антивибрационные прокладки между уголком и оборудованием, если есть риск механических колебаний
• При установке нескольких комплектов - располагайте их на одинаковой высоте, чтобы избежать перекоса оборудования
• Уголок направляющий L=360 мм серый (комплект 2 шт) от ITK (IEK) можно применять в сочетании с другими элементами серии ITK - например, с регулируемыми кронштейнами или вентиляторами
• Артикул sr35-400-r - единственный в линейке с такой длиной; аналоги других брендов могут иметь другие габариты или толщину материала
