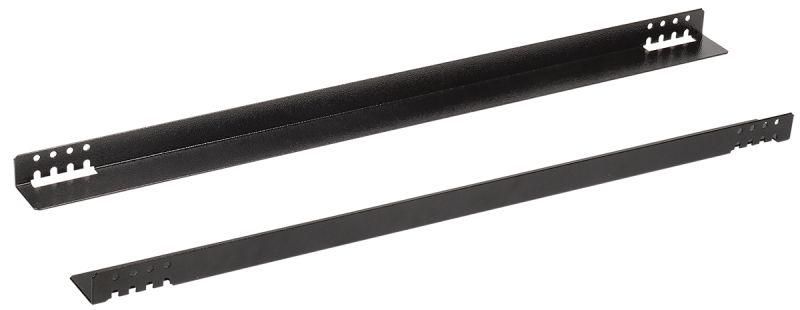

Уголок направляющий L=560мм черный (2шт/компл) - SR05-600-R IEK

Уголок направляющий L=560мм черный (комплект 2шт) от ITK (IEK) - это металлический кронштейн для надежного крепления тяжелого оборудования в 19” стойках, особенно когда невозможно использовать стандартные монтажные профили. Комплект из двух уголков обеспечивает устойчивую опору, не мешает воздушному потоку и сохраняет свободную высоту внутри шкафа.

Назначение и область применения

Уголок направляющий L=560мм черный (комплект 2шт) используется для установки тяжелых устройств в серверных стойках и электрощитах: серверов, UPS, коммутаторов, преобразователей частоты и другого оборудования весом до 120 кг.

• Применяется, когда оборудование нельзя закрепить на 19" монтажные профили - уголки берут на себя всю нагрузку.
• Используется как дополнительная опора, если оборудование уже установлено на профилях, но требует усиленной поддержки.
• Подходит для стендов, лабораторий, центров обработки данных и промышленных автоматизированных систем.

Технические характеристики

• Тип изделия: Уголок направляющий
• Длина: 560 мм
• Материал: Сталь толщиной 2 мм
• Цвет: Черный
• Несущая способность: 120 кг на комплект (два уголка)
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Уголок направляющий L=560мм черный (комплект 2шт) совместим со всеми стандартными 19” монтажными профилями. Монтируется боковым креплением - к передним и задним вертикальным профилям шкафа с помощью болтов или саморезов. Не требует сверления корпуса оборудования.

• Фиксируется на профилях без перекрытия полезной высоты - не снижает количество доступных слотов U.
• Рекомендуется использовать пару уголков одновременно - один комплект рассчитан на два элемента.
• Посадочные отверстия соответствуют стандартному шагу 19” (48,26 мм между центрами).

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 2 мм - выдерживает значительные нагрузки без деформаций.
• Не перекрывает зону выхода горячего воздуха - способствует естественной вентиляции оборудования.
• Экономит место в шкафу - не занимает ни одного U-слота.
• Черное покрытие уменьшает блики и хорошо сочетается с большинством промышленных стоек.

Ограничения применения

• Не предназначен для наружной установки - материал не имеет антикоррозийного покрытия, кроме цветного порошкового, которое не гарантирует долговечность во влажной среде.
• Не рекомендуется применять при температуре выше +60C длительно - возможна потеря прочности материала.
• Не заменяет основные монтажные профили при работе с оборудованием, имеющим специальные крепления типа “DIN-рейка” или “боковые планки”.

Примеры использования

• Установка сервера Dell PowerEdge R750 в 19” стойке, где стандартные крепления недостаточно надежны.
• Поддержка крупного UPS Eaton 9PX 5000VA, который слишком тяжелый для обычных профилей.
• Фиксация частотного преобразователя Siemens S120 в распределительном щите с ограниченным пространством.

Практические советы

• Перед монтажом проверьте внутреннюю ширину шкафа - уголки подходят для стандартных стоек глубиной 550–700 мм.
• При использовании в условиях повышенной вибрации (например, на заводах) дополнительно затяните крепеж и используйте контргайки.
• Если оборудование имеет боковые ручки или выступы - убедитесь, что они не будут задевать уголки при установке/выдвижении.
• Артикул sr05-600-r - всегда заказывайте комплект из двух уголков, даже если кажется, что хватит одного - равномерная нагрузка важна для безопасности.
