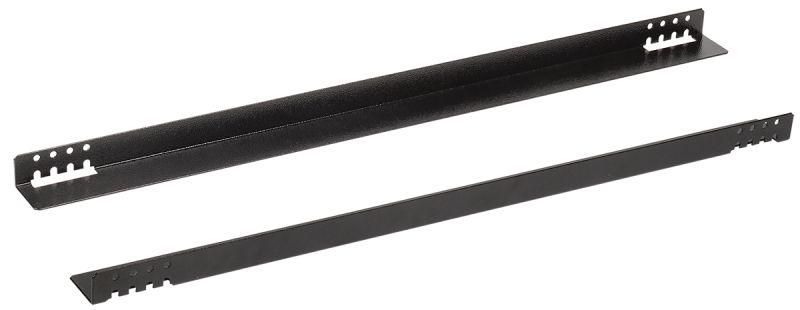

Уголок направляющий L=360мм черный (2шт/компл) - SR05-400-R IEK

Уголок направляющий L=360 мм черный (комплект 2шт) от ITK (IEK) - это металлический опорный элемент для крепления тяжелого оборудования в 19” стойках, особенно когда невозможно использовать стандартные монтажные профили. Комплект из двух уголков обеспечивает устойчивую поддержку с нагрузкой до 120 кг.

Назначение и область применения

Уголок направляющий L=360 мм черный (комплект 2шт) используется для установки тяжелых устройств в серверных стойках и электрощитах: серверов, UPS, коммутаторов, преобразователей частоты и другого оборудования весом до 120 кг.

• Применяется, когда оборудование нельзя закрепить исключительно на 19" монтажных профилях - уголки берут на себя основную нагрузку.
• Используется как дополнительная опора, если оборудование уже смонтировано на профилях, но требует усиленной поддержки.
• Подходит для стендов, шкафов и стоек с глубиной не менее 360 мм.

Технические характеристики

• Тип изделия: Уголок направляющий
• Длина: 360 мм
• Материал: Сталь толщиной 2 мм
• Цвет: Черный (матовое покрытие)
• Несущая способность: 120 кг на комплект (2 уголка)
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Уголок направляющий L=360 мм черный (комплект 2шт) совместим со всеми стандартными 19” монтажными профилями. Монтируется боковым креплением - к передним и задним вертикальным профилям стойки с помощью болтов или саморезов. Не выступает внутрь шкафа, поэтому не перекрывает доступ к оборудованию и не мешает проводке.

• Фиксация осуществляется через предварительно просверленные отверстия в полочках уголка.
• Не требует специальных инструментов - достаточно отвертки и метизов M4–M6.
• Рекомендуется проверять расстояние между передним и задним профилем - оно должно соответствовать 360 мм.

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 2 мм - минимизирует прогиб под нагрузкой.
• Черное покрытие снижает риск коррозии и хорошо сочетается с большинством промышленных стоек.
• Не перекрывает воздушный поток - позволяет горячему воздуху свободно выходить из оборудования, улучшая теплоотвод.
• Экономит полезную высоту внутри шкафа - монтируется вдоль стенок, а не поперек.

Ограничения применения

• Не предназначен для использования вне 19” стоек - несовместим с другими типами рам или кронштейнов.
• Не рекомендуется применять в условиях постоянного воздействия воды, агрессивных химических сред или повышенной влажности выше 95% без дополнительной защиты.
• Срок службы 5 лет указан при температуре от –10C до +40C; при более экстремальных условиях срок может сократиться.
• Запрещено использовать для крепления оборудования массой свыше 120 кг - возможна деформация или отказ.

Примеры использования

• Установка серверной стойки с 8 U-блоками мощных процессоров, где стандартные профили недостаточно прочны.
• Крепление ИБП (UPS) весом 80–100 кг в распределительном щите.
• Поддержка частотных преобразователей в цеховой автоматизации, где требуется надежная фиксация без вибраций.

Практические советы

• Перед монтажом проверьте, что глубина шкафа равна или больше 360 мм - иначе уголки не поместятся.
• Используйте антивибрационные прокладки между уголком и оборудованием, чтобы снизить уровень шума и износ.
• При сборке стойки с несколькими уровнями - располагайте уголки напротив друг друга, чтобы нагрузка распределялась равномерно.
• Артикул sr05-400-r - это именно комплект из двух уголков. Не путайте с одиночными элементами других серий.
• Для долговечности периодически осматривайте места крепления - особенно в условиях вибрации или перегрузок.
