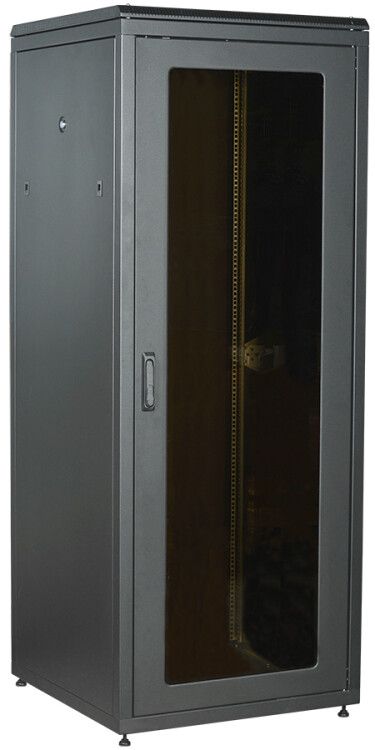

Шкаф сетевой 19' LINEA N 28U 800х800мм стеклянная передняя дверь задняя металлическая черный - LN05-28U88-GM IEK

Шкаф сетевой 19" 28U 800×800 мм с стеклянной передней дверью и металлической задней, бренд ITK, артикул ln05-28u88-gm - напольный телекоммуникационный шкаф серии LINEA N для размещения серверов, коммутаторов, ИБП и другого оборудования в помещениях с контролируемым микроклиматом.

Назначение и область применения

Шкаф сетевой 19" 28U 800×800 мм предназначен для установки стандартизированного оборудования в формате 19 дюймов: маршрутизаторы, коммутаторы, серверы, источники бесперебойного питания, аккумуляторные банки и другие устройства. Подходит для центральных офисов, дата-центров малой мощности, telecom-узлов, производственных автоматизированных площадок. Благодаря прочной конструкции и возможности модификации используется там, где требуется доступ к оборудованию с нескольких сторон и устойчивость к механическим нагрузкам.

Технические характеристики

• Высота: 28U (19-дюймовая стойка)
• Габариты: 800 × 800 × 1300 мм (ширина × глубина × высота)
• Полезная глубина: 715 мм - достаточна для большинства устройств с питанием и кабелями
• Материал корпуса: сталь, черное покрытие
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Климатическое исполнение: У3 - допустимый диапазон температур от –10C до +45C
• Количество дверей: две - передняя из закаленного стекла, задняя - металлическая
• Крыша и основание: двойные, с перфорацией для кабельных вводов
• Срок службы: 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шкаф совместим с любым оборудованием, соответствующим стандарту 19 дюймов. Монтаж осуществляется на ровном полу. В комплект входят:

• 4 G-образных монтажных профиля для фиксации оборудования
• Регулируемые опоры - позволяют выровнять шкаф на неровном полу
• Комплект заземления - обеспечивает электрическую связь всех элементов шкафа

Двери легко снимаются - трехточечное запирание с поворотной ручкой. Боковые стенки также съемные, что даёт доступ к оборудованию с четырёх сторон. Для увеличения мобильности можно дополнительно установить поворотные ролики (не входят в комплект). Шкафы серии LINEA N можно стыковать между собой с использованием специального комплекта соединения.

Безопасность и стандарты

Конструкция шкафа выполнена в соответствии с требованиями ГОСТ 28601.2-90 (система несущих конструкций 482,6 мм). Наличие заземляющего комплекта гарантирует безопасность при работе с электрооборудованием. Температурный диапазон (-10…+45 C) соответствует условиям помещений с кондиционированием. IP20 не защищает от влаги - применение в сырых или открытых помещениях недопустимо.

Преимущества

• Разборная конструкция - удобна для транспортировки и сборки на месте
• Стеклянная передняя дверь - обеспечивает визуальный контроль работы оборудования без открывания
• Перфорация в крышке и основании - позволяет легко устанавливать кабельные вводы ITK серии ЩК
• Поддержка установки вентиляторных панелей ПВ (до 3 шт.) - улучшает воздушный поток внутри шкафа
• Высокая грузоподъёмность - благодаря усиленной раме и системе 482,6 мм

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли
• Запрещено использование при температурах ниже –10 C и выше +45 C - риск выхода из строя оборудования
• Отсутствие встроенного охлаждения - требует наличия внешнего кондиционирования или принудительной вентиляции при плотной упаковке оборудования
• Не подходит для оборудования с глубиной более 715 мм - необходимо проверять габариты устройств перед установкой

Примеры использования

• Центр управления сетью в офисе - размещение коммутаторов, маршрутизаторов, ИБП
• Производственный участок - автоматизация с PLC, HMI, модемами
• Телефонная станция - хранение VoIP-шлюзов и терминалов связи
• Аварийный пункт связи - резервный ИБП с аккумуляторами

Практические советы

• Перед монтажом проверьте уровень пола - используйте регулируемые ножки для точной выверки
• При планировании установки вентиляторов ПВ учтите, что они требуют глубины 1000 мм - шкаф имеет лишь 715 мм полезной глубины; установка возможна только в крышу, если оборудование не выступает слишком далеко
• Для кабельного менеджмента используйте перфорированные зоны крыши и основания - это снижает перегрев и упорядочивает провода
• При стыковке нескольких шкафов - обязательно применяйте комплект соединения, чтобы сохранить целостность заземления
• Не забывайте о свободном пространстве вокруг шкафа - минимум 60 см спереди и сзади для обслуживания и вентиляции
