Шкаф сетевой 19' LINEA N 47U 800х800мм стеклянная передняя дверь задняя металлическая черный - LN05-47U88-GM IEK

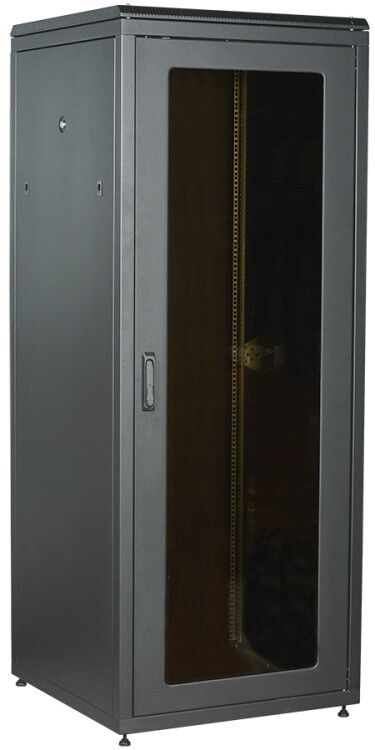

Шкаф сетевой 19" 47U 800×800 мм стеклянная передняя дверь, задняя металлическая, черный ITK (ГСИ) - напольный телекоммуникационный шкаф серии LINEA N для размещения серверов, коммутаторов, ИБП и другого оборудования в 19" формате. Благодаря прочной стальной конструкции и доступу с четырех сторон, шкаф ITK удобен для монтажа и обслуживания в центральных пунктах связи, офисах и на производстве.

Назначение и область применения

Шкаф сетевой 19" 47U предназначен для установки телекоммуникационного, серверного и силового оборудования стандарта 19 дюймов. Подходит для размещения: маршрутизаторов, коммутаторов, источников бесперебойного питания (ИБП), аккумуляторных батарей, модулей управления и других устройств. Применяется в центрах обработки данных, telecom-узлах, производственных помещениях, автоматизированных системах и административных зданиях.

Технические характеристики

• Высота: 47 U (19-дюймовый стандарт)
• Габариты: 800 × 800 × 2250 мм (ширина × глубина × высота)
• Полезная глубина: 715 мм - достаточна для большинства современных устройств с питанием и кабелями
• Материал корпуса: сталь, черное покрытие
• Фронтальная дверь: закаленное стекло - обеспечивает видимость оборудования без открывания
• Задняя дверь: металлическая - улучшает жесткость конструкции и защищает от внешних воздействий
• Количество дверей: две - передняя и задняя, легко снимаются
• Защита от пыли и влаги: IP20 - подходит для внутреннего использования в сухих помещениях
• Климатическое исполнение: У3 - работает при температурах от –10C до +45C
• Способ монтажа: напольный, с регулируемыми опорами
• Конструкция: разборная, с фиксированной рамой
• Срок службы: 25 лет

Совместимость и монтаж

Шкаф ITK совместим с любым оборудованием, соответствующим стандарту 19". Монтаж осуществляется на ровном полу. В комплект входят:

• Четыре G-образных 19"-профиля для крепления оборудования
• Четыре регулируемые опоры - выравнивают шкаф на неровном полу
• Комплект заземления - соединяет все элементы шкафа в единый контур

Боковые стенки съемные - обеспечивают доступ к задним и боковым частям оборудования. Передняя и задняя двери крепятся на трехточечных замках с поворотными ручками. Для увеличения вентиляции можно установить до трех вентиляторных панелей ITK ПВ (требуется глубина шкафа 1000 мм - текущая модель имеет 715 мм, поэтому установка панелей невозможна без доработки). Перфорация в крышке и основании позволяет использовать щеточные кабельные вводы ITK.

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями ГОСТ 28601.2-90 (система несущих конструкций 482,6 мм). Степень защиты IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли. Электрический потенциал всех элементов шкафа выведен в единый контур заземления. Температурный диапазон –10…+45 C соответствует условиям класса У3 - допустимо использование в отапливаемых помещениях, но не на улице или в неотапливаемых ангарах зимой.

Преимущества

• Доступ ко всем сторонам шкафа - удобство при монтаже и обслуживании
• Стеклянная передняя дверь - позволяет контролировать состояние оборудования без открытия
• Регулируемые опоры - исключают необходимость выравнивания пола
• Разборная конструкция - упрощает транспортировку и сборку на месте
• Высокая нагрузочная способность - подходит для тяжелого оборудования и ИБП
• Совместимость с другими шкафами серии LINEA N - возможность стыковки для создания рядов

Ограничения применения

• Не предназначен для наружной установки - IP20 недостаточно для влажной среды или осадков
• Невозможно установить вентиляторные панели ITK ПВ - глубина 715 мм меньше требуемых 1000 мм
• Отсутствие терморегуляции - требуется отдельное решение для контроля температуры при высокой теплонагрузке
• Не предусмотрена система охлаждения - при плотной укладке оборудования возможен перегрев
• Поворотные колеса не входят в комплект - для перемещения необходимо докупить их отдельно

Примеры использования

• Центральный шкаф в офисе - размещение коммутаторов, VoIP-АТС, Wi-Fi точек доступа
• Производственный участок - управление PLC, датчиками, промышленными контроллерами
• Телефонный узел - ИБП, модули связи, резервные источники питания
• Система видеонаблюдения - хранение DVR/NVR, сетевых хранилищ, PoE-коммутаторов

Практические советы

• Проверьте глубину ваших устройств - 715 мм достаточно для большинства, но некоторые ИБП и серверы требуют больше места
• При планировании стыковки нескольких шкафов - используйте комплект для соединения, чтобы сохранить целостность заземления
• Для лучшей вентиляции оставляйте свободное пространство вокруг оборудования - особенно возле ИБП и блоков питания
• При необходимости перемещения шкафа - докупите поворотные ролики; они устанавливаются параллельно с опорами
• При первичной сборке - соберите раму, затем установите двери и профили, чтобы избежать деформаций
• Не забудьте подключить заземление - даже при наличии комплекта, проверьте контакты после монтажа
