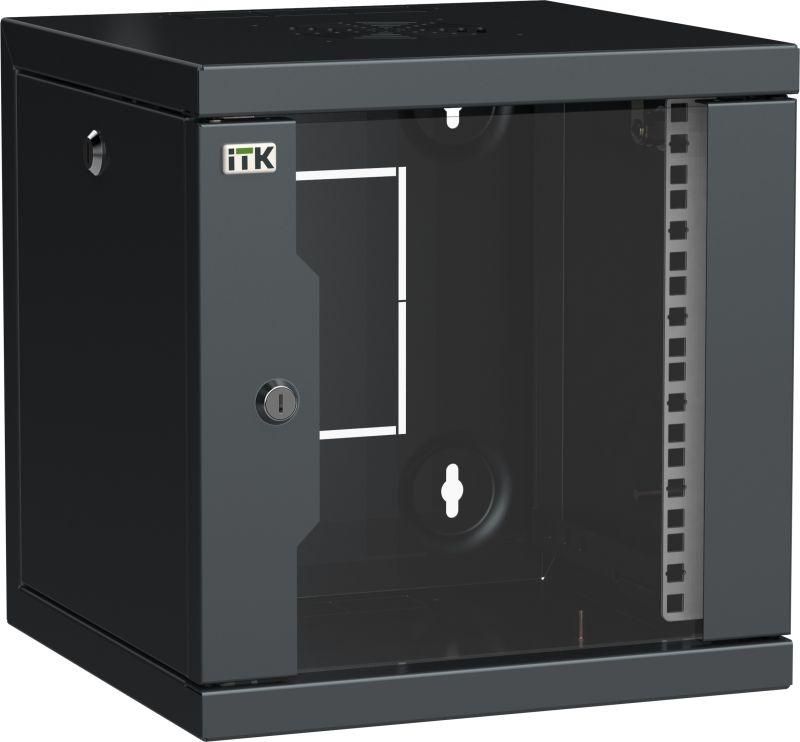

Шкаф LINEA WS 10' 6U 320х310мм дверь обзорная со стеклом черный - LWS5-06U33-GF IEK

Шкаф сетевой 10 дюймов 6U 320×310 мм дверь стеклянная черный от ITK (IEK) - это готовый к установке настенный корпус для размещения коммуникационного и сетевого оборудования в условиях домашних и малых офисных помещений. Артикул lws5-06u33-gf обеспечивает надежную фиксацию устройств с минимальными затратами времени на монтаж.

Назначение и область применения

Шкаф сетевой 10 дюймов 6U 320×310 мм дверь стеклянная черный предназначен для компактного размещения активного и пассивного сетевого оборудования: маршрутизаторов, коммутаторов, медиаконвертеров, распределительных коробок, модулей SFP, систем видеонаблюдения и других устройств с интерфейсами Ethernet, USB, коаксиального кабеля.

Подходит для создания компактной структурированной кабельной системы (СКС) в квартирах, небольших офисах, точках доступа Wi-Fi, охранных системах, серверных уголках. Удобен там, где важны эстетика, легкий доступ к оборудованию и минимизация занимаемой площади.

Технические характеристики

• Высота: 6U (266 мм по стандарту EIA)
• Ширина: 320 мм
• Глубина: 310 мм (полезная глубина - 210 мм)
• Материал корпуса: сталь с порошковым покрытием черного цвета
• Тип двери: одна стеклянная передняя дверь (прозрачная, для визуального контроля работы оборудования)
• Защита от внешнего воздействия: IP20 - защита от прикосновения к опасным частям и крупной пыли, но не от воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, без экстремальных перепадов температуры
• Рабочий температурный диапазон: от +1 C до +40 C
• Срок службы: 25 лет (при соблюдении условий эксплуатации)
• Тип крепления: настенное, с возможностью монтажа на переднюю сторону
• Конструкция: разборная, со сварной рамой и Г-образными профильными направляющими
• Наличие боковых стенок: да
• Заземление: предусмотрено

Совместимость и монтаж

Шкаф сетевой 10 дюймов 6U 320×310 мм дверь стеклянная черный совместим с любым оборудованием, соответствующим стандарту 19" (10 дюймов = 254 мм, что меньше стандартной ширины 19", поэтому оборудование должно иметь ширину ≤ 254 мм; проверьте габариты устройств перед установкой).

Монтаж осуществляется на стену с помощью предварительно установленных кронштейнов. Благодаря разборной конструкции и уже собранному корпусу - не требуется сборка. Направляющие Г-профиля позволяют легко фиксировать DIN-рейки и крепить устройства с помощью болтов или защелок. Кабели выводятся через задние и боковые вырезы, которые можно дополнительно рассверлить при необходимости.

Безопасность и стандарты

Шкаф соответствует требованиям безопасности для электрооборудования в помещениях с нормальной средой. Наличие заземления позволяет безопасно использовать его с оборудованием, требующим защитного провода PE. Степень защиты IP20 исключает риск случайного контакта с токоведущими элементами внутри корпуса, но не защищает от попадания жидкости - не применяйте в сырых или открытых местах.

Преимущества

• Готовый к использованию корпус - не нуждается в сборке, экономит время при монтаже
• Стеклянная дверь обеспечивает визуальный контроль состояния оборудования без открывания
• Порошковое покрытие повышает устойчивость к царапинам и коррозии
• Г-образные направляющие обеспечивают жесткую фиксацию DIN-реек и крепежных плат
• Заземление снижает риски помех и повреждения чувствительной электроники
• Долгий срок службы (25 лет) при правильной эксплуатации

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от влаги и осадков
• Рабочая температура выше +40 C недопустима - избегайте размещения рядом с нагревательными приборами
• Полезная глубина всего 210 мм - не подходят для массивных устройств с длинными кабелями или радиаторами
• Ширина корпуса 320 мм - нестандартная для 19" оборудования; большинство устройств должны быть адаптированы под 10"-формат (≤254 мм)
• Не рекомендовано для размещения мощных источников питания или аппаратуры с высоким тепловыделением без принудительной вентиляции

Примеры использования

• Интеграция домашней сети: маршрутизатор, PoE-коммутатор, NAS, оптический терминал ONT
• Охранная система: DVR/NVR, камеры, контроллер доступа, модуль GSM
• Малый офис: телефонный коммутатор, Wi-Fi точки доступа, сетевые фильтры
• Аппаратура связи: SIP-шлюзы, VoIP-адаптеры, модемы

Практические советы

• Перед установкой проверьте ширину всех планируемых устройств - они должны укладываться в 254 мм (не путать с 19" стандартом!)
• Используйте DIN-рейки, закрепленные на Г-профилях, чтобы равномерно распределить нагрузку
• Оставляйте свободное пространство между устройствами для лучшей циркуляции воздуха - особенно при работе нескольких коммутаторов
• При прокладке кабелей используйте кабельные каналы или хомутики - стеклянная дверь делает внутреннее состояние видимым, поэтому порядок важен
• Для увеличения прочности крепления к стене используйте анкерные болты, а не саморезы, если стена - бетон или кирпич
• Не забудьте подключить заземляющий провод к клемме на корпусе - это обязательное условие для защиты оборудования
