Шкафы навесные для улицы - 00-00000032 Мастер 00-00000033 Мастер-1У

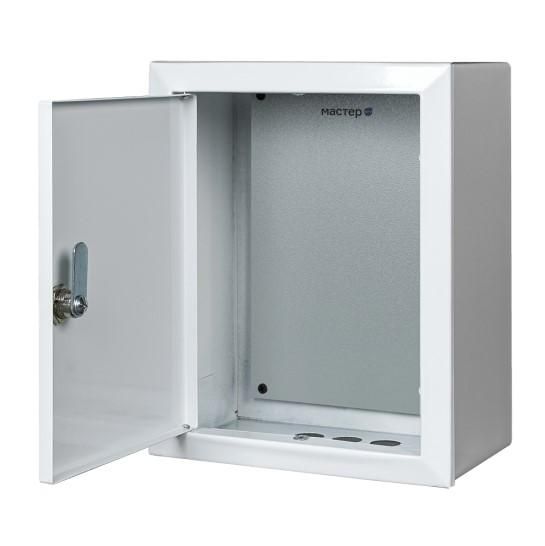

Шкаф монтажный навесной с монтажной панелью от Mastermann — надёжный корпус для размещения электрооборудования в помещениях и на улице. Артикулы 00-00000032 и 00-00000033 обеспечивают компактную защиту устройств с учётом требований IP31 и IP54, а металлическая конструкция с порошковым покрытием гарантирует долговечность даже в сложных условиях.

Назначение и область применения

Этот шкаф предназначен для установки внутреннего оборудования: видеорегистраторов, контроллеров сигнализации, автоматических выключателей, реле, клеммных колодок и других компонентов систем безопасности, управления и связи. Подходит как для indoor-установок в домах, офисах, подъездах, так и для outdoor-монтажа на фасадах зданий, в технических шахтах или на производстве. Учитывая исполнение «уличное» и наличие уплотнителей, он используется там, где требуется защита от пыли, капель воды и случайных ударов.

Технические характеристики

• Размеры: 280×330×140 мм или 290×340×160 мм — два варианта для разных потребностей;
• Полезная глубина: 130 мм — позволяет разместить оборудование с небольшим выступом;
• Материал: металл с порошковым покрытием — устойчив к коррозии и царапинам;
• Цвет: RAL 9003 (белый светлый) — сочетается с большинством интерьеров и внешних решений;
• Степень защиты: IP31 (защита от твёрдых предметов >2,5 мм и вертикальных капель воды); IP54 — доступна как опциональная модификация (пылевлагозащищённая версия);
• Количество дверей: одна, сплошная — обеспечивает герметичность и удобство обслуживания;
• Наличие боковых стенок и металлической крыши — исключает попадание осадков сверху и сбоку;
• Поддержка расширенного температурного диапазона — работает при перепадах температур, характерных для российского климата;
• Комплектация: заглушка для ввода кабеля, две клеммные рейки — готов к сборке сразу после установки.

Совместимость и монтаж

Шкаф крепится на стену с помощью предварительно установленных кронштейнов или через отверстия в задней стенке. Для монтажа используйте анкеры или саморезы подходящего диаметра — рекомендован шаг крепления не более 200 мм. Перед установкой проверьте соответствие габаритов оборудования внутреннему объёму: максимальная глубина — 130 мм, поэтому устройства с выпирающими элементами (например, крупными трансформаторами) могут не поместиться. Кабели заводятся через заглушку — её можно заменить на другую при необходимости. Открытые участки проводов внутри шкафа должны быть закреплены хомутиками — это снижает риск повреждения изоляции.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ Р 51317.4.2 и IEC 60529 по степени защиты IP31/IP54. Конструкция выполнена из стали с антикоррозийным покрытием, что обеспечивает безопасную работу при наличии влажности и перепадах температур. Наличие уплотнителя на дверце снижает риск возникновения короткого замыкания из-за попадания влаги. Применение в местах с повышенной влажностью допускается при условии правильного завода кабелей и герметизации входов.

Преимущества

• Высокая механическая прочность благодаря металлической конструкции — выдерживает удары и давление;
• Готовая комплектация (заглушка + клеммы) экономит время на сборку;
• Порошковое покрытие не требует дополнительной окраски и служит десятки лет;
• Удобная форма — плоский профиль позволяет устанавливать шкаф даже в ограниченном пространстве;
• Поддержка двух размеров даёт гибкость при выборе под конкретное оборудование.

Ограничения применения

• Не предназначены для постоянного воздействия прямого потока воды — IP31 не обеспечивает защиту от струй;
• Не следует использовать в средах с агрессивными химикатами (кислоты, щёлочи, растворители) — покрытие не рассчитано на такие нагрузки;
• Полезная глубина 130 мм ограничивает применение крупных устройств — например, некоторых PLC-блоков или преобразователей частоты;
• Отсутствуют встроенные терморегуляторы или вентиляция — при длительной работе нагреваемого оборудования возможен перегрев; в таких случаях требуется дополнительное охлаждение.

Примеры использования

• Установка видеорегистратора и коммутатора в подъезде многоквартирного дома;
• Размещение модулей пожарной сигнализации на фасаде административного здания;
• Контрольный щиток для датчиков движения и камера наблюдения на даче;
• Распределительный шкаф для реле и контакторов в малом цехе с минимальными требованиями к защите от пыли.

Практические советы

• Выбирайте вариант 290×340×160 мм, если планируете размещать несколько клеммных реек или крупные устройства — он даёт больше свободного места;
• Перед монтажом проверьте, чтобы все кабели имели достаточный запас длины — в шкафу мало места для изгибов;
• Для уличного монтажа обязательно используйте водоотводящие муфты и направляйте кабели вниз — это предотвращает скопление влаги у входа;
• Проверяйте плотность прилегания двери — при открывании/закрывании она должна двигаться легко, без перекосов;
• Артикулы 00-00000032 и 00-00000033 различаются только габаритами — выбирайте по объёму оборудования, а не по цене.
