Шкала сменная для A721 20/5А-1,5 EKF PROxima | s-a721-20

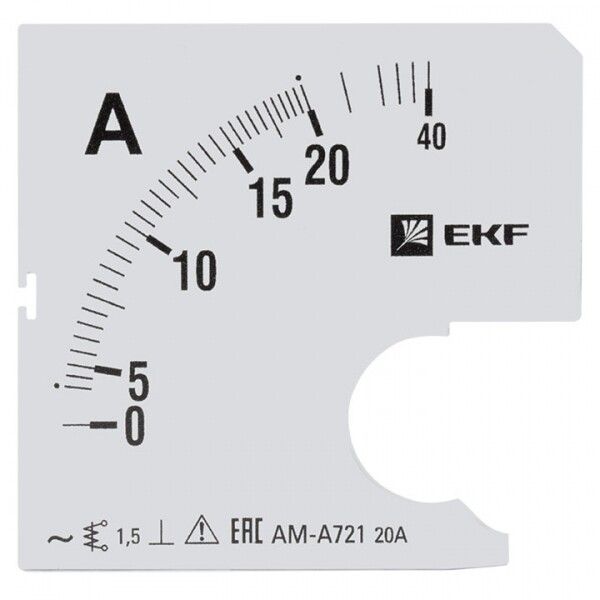

Шкала сменная для A721 20/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-721, позволяющий перенастроить прибор на измерение тока до 20 А с классом точности 1,5. Подходит для установки в щитовое оборудование промышленных и бытовых объектов.

Назначение и область применения

Шкала сменная для A721 20/5А-1,5 предназначена для замены оригинальной шкалы аналогового амперметра AMA-721. Она позволяет изменить предел измерения тока без замены всего прибора - например, при модернизации оборудования или смене нагрузки. Применяется в электрощитах промышленных предприятий, жилых домах, офисах и других закрытых помещениях, где требуется визуальный контроль тока в цепях переменного тока.

Технические характеристики

• Номинальный диапазон тока: 0–20 А
• Тип устройства: амперметр (аналоговый)
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимального значения
• Габаритные размеры: 72×72×0 мм - совместима с корпусом стандарта 72×72 мм
• Наличие шкалы превышения тока: да - отметки выше 20 А для сигнализации перегрузки
• Наличие шкалы сверхтока: да - дополнительная шкала для определения кратковременных перегрузок
• Способ монтажа: установка в корпус - требует демонтажа лицевой панели амперметра

Совместимость и монтаж

Шкала сменная для A721 20/5А-1,5 совместима исключительно с амперметрами серии AMA-721 от EKF PROxima. Устанавливается вместо старой шкалы после снятия передней крышки прибора. Для замены необходимо открутить фиксирующие винты, аккуратно снять старую шкалу и надеть новую, выровняв её по центру оси стрелки. После установки проверьте свободное движение стрелки без заеданий. Не используйте шкалу с другими моделями - даже при одинаковом форм-факторе 72×72 мм возможны расхождения в положении оси и калибровке.

Преимущества

• Экономия средств - не нужна замена всего амперметра при смене диапазона измерения
• Быстрая переоборудование - замена занимает несколько минут без инструментов
• Чёткая визуализация - две дополнительные шкалы (превышение и сверхток) помогают оперативно выявить перегрузки
• Стандартный форм-фактор - легко интегрируется в существующие щитовые панели

Ограничения применения

• Подходит только для цепей переменного тока - не используется в постоянном токе
• Не предназначена для внешней установки - работает только внутри закрытых щитов
• Требует ручной калибровки при замене - не гарантирует автоматическую точность без проверки эталонным прибором
• Не поддерживает цифровые интерфейсы - только визуальное считывание

Примеры использования

• Замена шкалы на 20 А при замене двигателя мощностью 4 кВт на более крупный
• Настройка амперметра в распределительном щите после увеличения нагрузки на группу розеток
• Использование в ремонтных бригадах для временного тестирования тока в новых схемах
• Обновление старых щитов без замены всей аппаратуры - экономичный способ модернизации

Практические советы

• Перед заменой отключите питание и убедитесь, что цепь обесточена - работа под напряжением запрещена!
• Проверьте посадочный диаметр оси стрелки - он должен соответствовать 6 мм (стандарт для AMA-721)
• После установки протестируйте работу: подайте известный ток (например, через трансформатор тока) и сравните показания с эталоном
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу
• Не используйте шкалу с поврежденными делениями - это снижает точность и создаёт риск ошибки при считывании
