Шпилька DIN 976-1 М22х1000 резьбовая покрытие цинк - DIN976-М22х1000 Крепдил

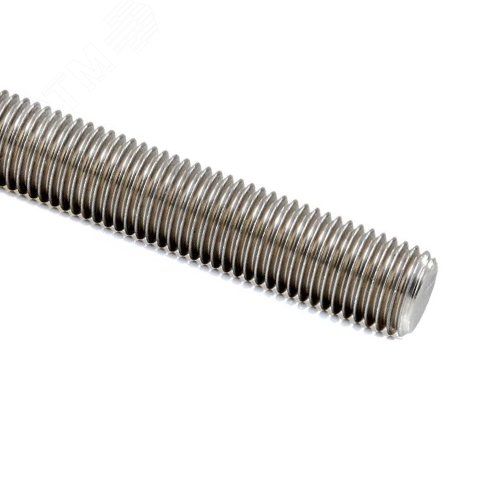

Шпилька DIN 976-1 М22х1000 резьбовая покрытие цинк от Крепдил — это длинный резьбовой крепёж из углеродистой стали с оцинкованным покрытием, предназначенный для создания надёжных соединений между удалёнными элементами конструкций. Подходит для монтажа подвесных систем, кабельных трасс и инженерного оборудования там, где требуется жесткая фиксация на значительном расстоянии.

Назначение и область применения

Шпилька DIN 976-1 М22х1000 резьбовая покрытие цинк используется там, где два крепёжных элемента расположены далеко друг от друга — например, при подвеске воздуховодов, вентиляционных каналов, трубопроводов, кабельных лотков или тяжёлых светильников к потолочным перекрытиям. Она позволяет «нарастить» длину крепёжной системы за счёт резьбы по всей поверхности, что исключает необходимость сварки или сложной сборки. Шпилька применяется в сочетании с забивными анкерами, гайками и шайбами, обеспечивая устойчивую фиксацию в бетоне, кирпиче или других несущих основаниях.

Технические характеристики

• Тип изделия: резьбовая шпилька (штанга) с резьбой по всей длине
• Размер: М22 × 1000 мм — диаметр резьбы 22 мм, общая длина 1 метр
• Материал: углеродистая сталь
• Класс прочности: 4.8 — средняя нагрузочная способность, подходит для большинства ненагруженных конструкций
• Покрытие: цинк (оцинкование) — защита от коррозии в условиях повышенной влажности
• Резьба: метрическая, правосторонняя, нормальная шаг

Совместимость и монтаж

Шпилька DIN 976-1 М22х1000 резьбовая покрытие цинк совместима с любыми гайками, шайбами и анкерами, соответствующими резьбе M22. Для установки:

• Забивной анкер вставляется в просверленное отверстие в бетоне или кирпиче;
• Шпилька вводится в анкер до упора и закручивается гайкой снизу;
• На верхнюю часть шпильки накручиваются шайба и гайка для крепления подвешиваемого элемента;
• При необходимости увеличить длину — используйте соединительную гайку для стыковки двух шпилек.

Учитывайте посадочный диаметр: отверстие в основании должно быть не менее 18–20 мм для уверенного крепления анкера M22.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 976-1. Класс прочности 4.8 гарантирует предел текучести не ниже 320 МПа и временное сопротивление разрыву не менее 400 МПа. Это делает её безопасной для использования в стационарных конструкциях, не подверженных ударным или вибрационным нагрузкам. Не рекомендуется применять в зонах с постоянной динамической нагрузкой или в агрессивных химических средах.

Преимущества

• Резьба по всей длине — позволяет регулировать высоту подвеса без дополнительных деталей
• Оцинкованное покрытие — продлевает срок службы в помещениях с высокой влажностью (например, вентиляционные камеры, подвалы)
• Высокая точность изготовления — резьба соответствует DIN, легко совмещается с европейским крепежом
• Готова к использованию — не требует нарезки, сварки или доработки

Ограничения применения

• Не подходит для ответственных конструкций, испытывающих динамические, вибрационные или ударные нагрузки — класс прочности 4.8 недостаточен
• Не использовать в контакте с морской водой, солями, кислотами — цинк не обеспечивает достаточной защиты в таких условиях
• Не заменяет болты или шпильки более высоких классов (5.8, 8.8, 10.9) при работе с тяжёлым оборудованием
• Длина 1000 мм требует осторожного обращения — возможен прогиб при неправильной транспортировке или хранении

Примеры использования

• Подвеска воздуховодов к железобетонному перекрытию через анкерные крепления
• Фиксация кабельных лотков на расстоянии от стены или потолка
• Монтаж систем вентиляции в технических этажах и подпольях
• Установка тяжёлых светильников в торговых залах с высокими потолками
• Создание опорных стоек для трубопроводов в промышленных цехах

Практические советы

• Перед монтажом проверьте целостность резьбы — повреждённая резьба снижает несущую способность
• Используйте две гайки на конце шпильки: одна — для фиксации, вторая — для контргайки против саморазвинчивания
• При стыковке нескольких шпилек DIN 976-1 М22х1000 резьбовая покрытие цинk — обязательно применяйте внутренние соединительные гайки, а не внешние
• Храните шпильки в сухом месте — даже оцинкованное покрытие может начать белеть при длительном воздействии влаги
• Для удобства транспортировки и хранения используйте специальные катушки или пластиковые трубки — длинная шпилька легко деформируется
