Шпилька DIN 976-1 М22х2000 резьбовая покрытие цинк - DIN976-М22х2000 Крепдил

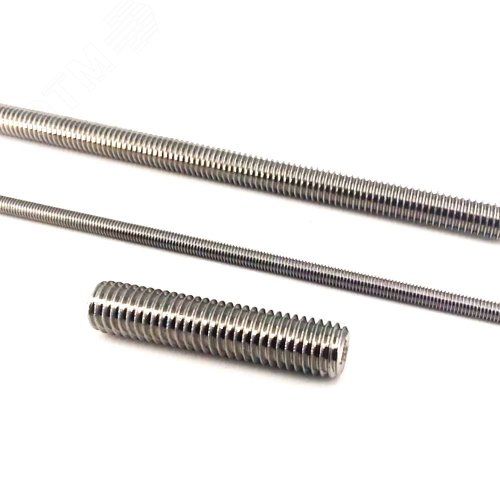

Шпилька DIN 976-1 М22х2000 резьбовая с цинковым покрытием от Крепдил — это длинный резьбовой крепёж из углеродистой стали с равномерной резьбой по всей длине. Подходит для создания жёстких подвесных конструкций, когда точки крепления расположены далеко друг от друга. Артикул din976-м22х2000 используется в строительстве, монтаже инженерных систем и кабельных трассах.

Назначение и область применения

Шпилька DIN 976-1 М22х2000 резьбовая с цинковым покрытием применяется там, где требуется надёжное соединение двух удалённых точек крепления. Её используют для:

• Подвески воздуховодов, вентиляционных каналов и трубопроводов к потолочным перекрытиям;
• Фиксации кабельных лотков, коробов и других элементов кабельных систем;
• Установки тяжёлых подвесных конструкций — например, светильников, оборудования, брусьев, лаг и досок;
• Наращивания крепёжных систем за счёт соединительных гаек, если нужна большая длина.

Работает в паре с забивными анкерами, гайками и шайбами. Не предназначена для временного или мобильного крепления.

Технические характеристики

• Тип изделия: Шпилька резьбовая — полностью резаная по всей длине, без головки.
• Размер: М22 × 2000 мм — диаметр резьбы 22 мм, общая длина 2 метра.
• Материал: Углеродистая сталь — высокая прочность при умеренной коррозийной стойкости.
• Покрытие: Цинк — антикоррозийное защитное слоёное покрытие, повышает срок службы в условиях повышенной влажности.
• Класс прочности: 4.8 — средняя нагрузочная способность, подходит для статических нагрузок, не рекомендован для ударных или динамических воздействий.
• Резьба: Метрическая, правая, нормальная — совместима с гайками M22 и другими элементами стандарта ISO.

Совместимость и монтаж

Шпилька DIN 976-1 М22х2000 резьбовая с цинковым покрытием требует предварительного сверления отверстия в несущей конструкции. Монтируется через забивной анкер, который закрепляется в бетоне, кирпиче или другом плотном материале. После установки анкера шпилька вворачивается до упора. На свободный конец накручиваются гайка и шайба для фиксации подвешиваемого элемента.

Для увеличения длины можно использовать соединительную гайку — она позволяет состыковать две шпильки между собой. Это удобно при монтаже на больших высотах или при необходимости регулировки положения конструкции.

Не используйте шпильку без шайб — они распределяют нагрузку и предотвращают деформацию поверхности крепления.

Безопасность и стандарты

Изделие соответствует стандарту DIN 976-1, что гарантирует соответствие геометрии, шага резьбы и механических параметров европейским требованиям. Класс прочности 4.8 означает, что шпилька рассчитана на рабочую нагрузку до 400 Н/мм². Соответствует ГОСТ 22032-76 по аналогии с DIN.

Преимущества

• Равномерная резьба по всей длине обеспечивает гибкость в сборке и возможность многократного использования с различными гайками.
• Цинковое покрытие замедляет коррозию — особенно важно при использовании внутри помещений с высокой влажностью (например, вентиляционные камеры, подвалы).
• Высокая длина (2 м) снижает количество стыков и соединителей в системе, уменьшая риск отказа.
• Совместима с широким спектром стандартных крепёжных элементов — гайки, шайбы, анкеры M22 легко найти на рынке.

Ограничения применения

• Не предназначен для работы в агрессивных средах — морская соль, химические испарения, кислоты разрушат цинковый слой быстрее, чем сама сталь.
• Класс прочности 4.8 исключает применение в конструкциях с динамическими, вибрационными или ударными нагрузками — например, на движущихся участках конвейеров или виброоборудовании.
• Не следует использовать в качестве осевого элемента в нагруженных рамах — шпилька не рассчитана на изгиб, только на растяжение.
• При температуре выше +150 °C цинковое покрытие начинает терять защитные свойства.

Примеры использования

• Подвес системы вентиляции в торговом центре — шпилька проходит через перекрытие, крепится анкером сверху, а снизу к ней крепятся кронштейны с воздуховодами.
• Монтаж кабельного лотка в техническом коридоре — несколько шпилек установлены на одинаковой высоте, к ним привинчиваются поддерживающие планки.
• Фиксация деревянных лаг на бетонном полу в здании с высоким потолком — шпилька служит связующим элементом между нижним и верхним уровнем.

Практические советы

• Перед монтажом проверьте, чтобы резьба была чистой — при необходимости протрите её щёткой, чтобы избежать заклинивания гаек.
• Учитывайте посадочный диаметр анкера — он должен быть не менее 12–14 мм для M22 шпильки, иначе крепление будет недостаточно надёжным.
• При работе с несколькими шпильками одновременно — выставляйте их строго по уровню, чтобы избежать перекоса подвешиваемой конструкции.
• Для длительного хранения храните в сухом месте — даже оцинкованная сталь может начать ржаветь при постоянной влажности.
• Артикул din976-м2000 — это единственный вариант в линейке Крепдил с такой длиной; более короткие шпильки M22 доступны отдельно, но не взаимозаменяемы по длине.
