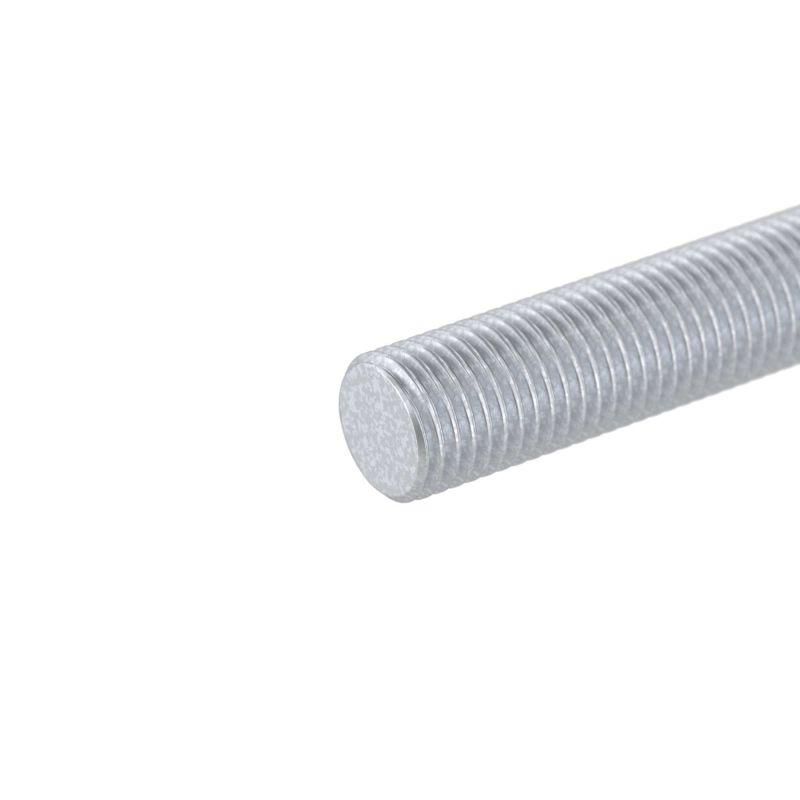

Шпилька М12х2000, DIN975, ТД5 | CM201202ZLR DKC ДКС

Шпилька М12х2000, DIN975, ТД5 от бренда DKC (ДКС) - это прочная резьбовая деталь, предназначенная для надёжного крепления кабельных трасс к потолочным конструкциям. Артикул cm201202zlr соответствует стандарту DIN975 и обеспечивает долговечную работу даже в агрессивной среде благодаря горячему цинкованию.

Назначение и область применения

Шпилька М12х2000, DIN975, ТД5 используется исключительно для подвеса кабельных систем - трасс, лотков, каналов и других элементов, требующих жёсткого вертикального крепления. Применяется в помещениях и на улице: в промышленных зонах, на трансформаторных подстанциях, в кабельных коллекторах, на фасадах зданий. Подходит для нагрузок, где требуется точное выравнивание и устойчивость к вибрациям.

Технические характеристики

• Метрическая резьба: M12 - совместима с гайками, шайбами и крепёжными элементами стандарта ISO Metric
• Длина: 2000 мм - позволяет закрепить кабельную трассу на значительном расстоянии от основания
• Материал: углеродистая сталь - обеспечивает высокую механическую прочность
• Покрытие: горячее цинкование - слой цинка толщиной до 80 мкм защищает от коррозии, включая воздействие влаги, хлора и перепадов температур
• Стандарт: DIN975 - определяет форму, шаг резьбы и допуски на изготовление

Совместимость и монтаж

Шпилька М12х2000, DIN975, ТД5 монтируется через предварительно просверленные отверстия в бетоне, металле или деревянных конструкциях. Для установки используются анкерные болты, дюбели или закладные элементы с внутренней резьбой M12. На нижний конец шпильки накручивается гайка с шайбой, которая фиксирует кабельный лоток. Учитывайте посадочный диаметр - резьба M12 требует отверстий не менее 12,5 мм для свободного прохода. Не используйте с пластиковыми креплениями - материал шпильки слишком твёрдый, возможна деформация.

Безопасность и стандарты

Изготовлена согласно DIN975 - европейскому стандарту на резьбовые шпильки с полной резьбой. Горячее цинкование соответствует требованиям ISO 1461 по толщине и равномерности покрытия. Сертифицирована для работы в условиях класса коррозионной активности C3–C4 (по ISO 12944): умеренно влажные и загрязнённые среды, включая открытые площадки.

Преимущества

• Высокая несущая способность - выдерживает вес длинных кабельных трасс без прогиба
• Устойчивость к внешним факторам - цинкование сохраняет целостность даже при постоянной влажности
• Простота сборки - не требует специальных инструментов, монтируется обычным ключом
• Долгий срок службы - при правильной установке служит более 20 лет в условиях уличной эксплуатации

Ограничения применения

Не предназначена для использования в качестве несущего элемента в конструкциях, воспринимающих ударные или динамические нагрузки (например, вибрирующее оборудование). Недопустимо применение в контакте с кислотами, щелочами или морской водой - цинковое покрытие будет разрушаться быстрее. Также не рекомендуется использовать в местах с частыми термическими циклами выше +120 C - возможно снижение прочности стали.

Примеры использования

• Подвес кабельных лотков в промышленном цехе с повышенной влажностью
• Фиксация силовых кабелей на фасаде административного здания
• Крепление светотехники и сигнализации к бетонному потолку в парковке
• Обустройство кабельных маршрутов на трансформаторной подстанции

Практические советы

• Перед монтажом проверьте, что длина шпильки достаточна для прохождения через все слои конструкции и оставляет минимум 50 мм для крепления гайки
• Используйте плоские и пружинные шайбы - они предотвращают самопроизвольное ослабление соединений
• При работе на высоте - фиксируйте шпильку временным креплением до окончательной затяжки
• Артикул cm201202zlr из серии M5 Combitech совместим с другими компонентами этой линейки - можно собирать единую систему крепления
• Храните в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать белый налёт (цветение цинка), который не влияет на функциональность
