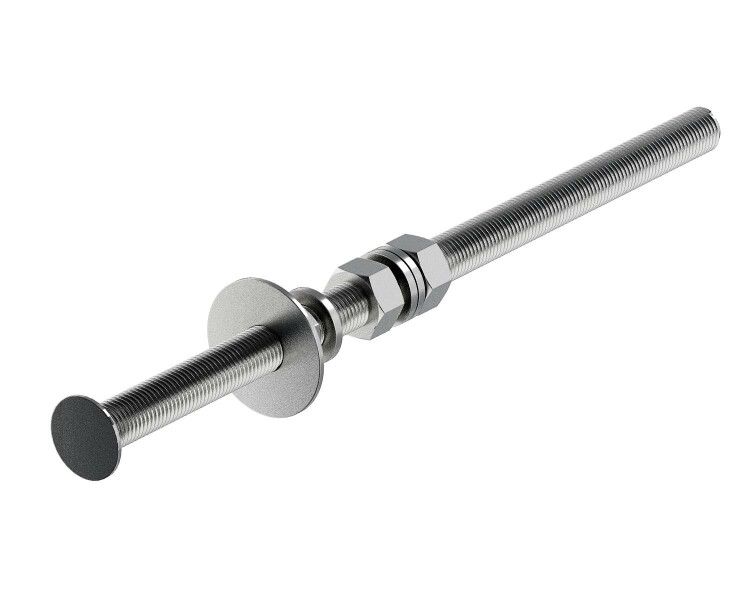

Стержень с резьбой isFang-3B-G3 V2A 430 OBO 5408973 Bettermann

Шпилька резьбовая (isFang 3B-G3, сталь нерж.) - это специализированный крепежный элемент из нержавеющей стали, предназначенный для сборки и фиксации треножных систем OBO BETTERMANN с использованием модульной системы FangFix. Артикул 5408973 обеспечивает точную совместимость с компонентами серии isFang.

Назначение и область применения

Шпилька резьбовая (isFang 3B-G3, сталь нерж.) используется исключительно для соединения элементов треноги в системе FangFix - она служит центральным крепёжным звеном между тремя блоками FangFix. Применяется там, где требуется прочное, долговечное и устойчивое к коррозии соединение: например, при установке распределительных щитов, кабельных лотков или оборудования на металлоконструкциях в помещениях с повышенной влажностью или агрессивной средой.

Технические характеристики

• Тип изделия: Шпилька - двухконцевой крепёж с резьбой на обоих сторонах;
• Резьба: Стандарт isFang 3B-G3 - уникальная система профиля, предназначенная исключительно для взаимодействия с компонентами FangFix; метрический размер резьбы - M16;
• Материал: Нержавеющая сталь V2A ( AISI 304 ) - высокая коррозионная стойкость, безопасна для пищевой и медицинской промышленности;
• Покрытие: Необработанная поверхность - никаких антикоррозийных покрытий, лаков или гальванизации; материал сам защищает от окисления;
• Производитель: Разработана компанией OBO BETTERMANN специально для эксклюзивного использования в системе isFang.

Совместимость и монтаж

Шпилька резьбовая (isFang 3B-G3, сталь нерж.) совместима **только** с комплектующими системы FangFix - другими шпильками, болтовыми узлами и кронштейнами этой же серии. Она не заменяет обычные М16 шпильки других стандартов (например, ГОСТ или ISO).

Установка выполняется следующим образом:

• Один конец шпильки вворачивается в базовый блок FangFix до упора - резьба имеет внутреннюю форму, соответствующую профилю isFang 3B-G3;
• На второй конец надеваются другие элементы системы (например, вертикальные опоры или горизонтальные планки);
• Фиксируется гайкой или другим ответным элементом FangFix - затяжка должна осуществляться руками или слегка ключом, без перегрузки.

Обязательно проверьте наличие правильного типа резьбы перед монтажом - использование шпилек с другой резьбой повредит резьбу внутри блоков FangFix.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в соответствии с нормами EN 61537 и DIN VDE 0100. Материал V2A сертифицирован для контакта с химически активными веществами и соблюдает стандарты RoHS.

Преимущества

• Высокая стойкость к коррозии благодаря материалу V2A - срок службы увеличен даже во влажных и агрессивных условиях;
• Точная форма резьбы isFang 3B-G3 гарантирует плотное и бесперебойное соединение без люфтов;
• Не требует дополнительной защиты - не нуждается в смазках или покрытиях после установки;
• Поддерживает многократную сборку/разборку без потери качества резьбы.

Ограничения применения

• Не применяется вне системы FangFix - несовместима с любыми другими типами крепежа, кроме оригинальных деталей isFang;
• Не рекомендовано использовать в условиях постоянного механического удара или вибраций выше класса IV по GOST R IEC 60068-2-64 - возможна усталостная деформация;
• Запрещено применять в качестве анкерного крепления в бетоне или стене - шпилька не рассчитана на нагрузку на вырывание;
• Не следует нагревать свыше +250 C - температурный режим ограничен свойствами материала V2A.

Примеры использования

• Монтаж силового щита на металлическом каркасе с помощью треноги FangFix;
• Фиксация кабельного лотка к потолочному или стеновому основанию через три точки крепления;
• Сборка временных стоек для распределительных устройств на объектах с частой переоборудованием;
• Установка оборудования в пищевых цехах, больницах, лабораториях - где важна чистота и устойчивость к мойкам.

Практические советы

• Перед первичной установкой протестируйте соответствие резьбы - попробуйте завернуть шпильку в один из блоков FangFix без усилия. Если возникает сопротивление - возможно, изделие не оригинал or повреждена резьба;
• При необходимости замены используйте только артикул 5408973 - аналоги с резьбой M16×1.5 не подходят из-за отличного профиля isFang 3B-G3;
• Храните шпильки в сухом месте - хотя они из нержавейки, грязь и песок могут забить резьбу и усложнить монтаж;
• Не используйте ударные инструменты при закручивании - это может вызвать микротрещины в резьбе или повредить пластиковую часть блока FangFix.
