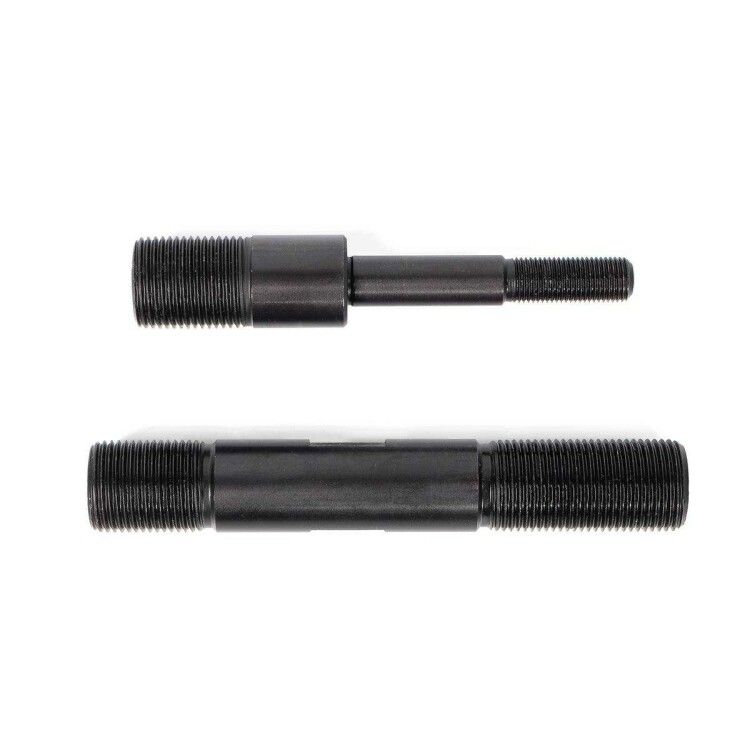

Шпилька резьбовая Ш-20/20 | 85442 КВТ

Шпилька резьбовая Ш-20/20 КВТ — элемент крепления, предназначенный для работы в комплекте с матрицами МПО на гидравлических прессах КВТ. Обеспечивает точную фиксацию и передачу усилия при пробивке круглых отверстий в металле.

Назначение и область применения

Шпилька резьбовая Ш-20/20 КВТ используется исключительно в системах пробивки отверстий на гидравлических прессах бренда КВТ. Она соединяет пуансон с матрицей МПО, обеспечивая центрирование и устойчивость при воздействии высоких нагрузок. Применяется на производствах, где требуется массовое формирование круглых отверстий — например, при изготовлении корпусов оборудования, кабельных каналов, щитов и других металлоконструкций.

Технические характеристики

• Тип изделия: шпилька резьбовая
• Размер резьбы: M20
• Обозначение модели: Ш-20/20
• Диаметр перфорационной формы: 26,5 мм
• Совместимость: только с матрицами МПО и прессами КВТ

Совместимость и монтаж

Шпилька резьбовая Ш-20/20 КВТ совместима только с матрицами серии МПО, предназначенными для гидравлических прессов КВТ. Устанавливается в нижнюю часть пресса через резьбовое соединение M20. Перед установкой проверьте соответствие резьбы на шпильке и в матрице — допускается только оригинальная комплектация КВТ. Неправильный подбор приведёт к деформации резьбы или повреждению пресса.

Безопасность и стандарты

Изделие соответствует внутренним техническим требованиям производителя КВТ. Не имеет сертификатов по международным стандартам, так как является специализированным компонентом для промышленного оборудования. Эксплуатация возможна только в рамках рекомендованной системы — использование вне прессов КВТ запрещено.

Преимущества

• Высокая прочность материала — выдерживает многократные ударные нагрузки при пробивке
• Стандартная резьба M20 позволяет заменить шпильку при износе без изменения всей системы
• Точная геометрия обеспечивает минимальный люфт, что снижает риск смещения отверстия

Ограничения применения

• Не применяется вручную или на механических прессах — требует гидравлического давления КВТ
• Несовместима с матрицами других производителей, даже при одинаковом размере резьбы
• Запрещена работа при температуре ниже -20°C и выше +60°C — материал теряет упругость
• Не предназначена для крепления деталей — только для передачи усилия в процессе пробивки

Примеры использования

• Формирование отверстий под кабельные проходы в металлических щитах
• Пробивка отверстий в листовой стали толщиной до 3 мм на конвейерах
• Массовое изготовление кронштейнов и крепёжных планок в производстве электрооборудования

Практические советы

• Перед каждым использованием проверяйте состояние резьбы — износ или заедание требуют немедленной замены
• Учитывайте посадочный диаметр 26,5 мм — он определяет максимальный размер отверстия, которое можно пробить
• Не используйте смазку на резьбе — она может вызвать проскальзывание и срыв резьбы при нагрузке
• Храните шпильку в сухом месте — влага способствует коррозии, особенно при длительном хранении
• Запасные экземпляры Артикула 85442 всегда должны быть под рукой — выход из строя одной шпильки останавливает весь участок пробивки
