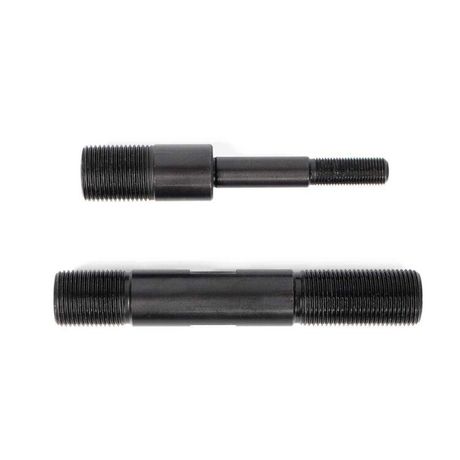

Шпилька резьбовая Ш-10/20 | 85441 КВТ

Шпилька резьбовая Ш-10/20 КВТ - элемент крепления, предназначенный для установки в гидравлических прессах КВТ при пробивке круглых отверстий в металле. Артикул 85441 соответствует типоразмеру М10/20 и используется совместно с матрицами МПО.

Назначение и область применения

Шпилька резьбовая Ш-10/20 КВТ применяется исключительно в системах пробивки отверстий на гидравлических прессах бренда КВТ. Она фиксирует матрицу МПО в рабочей зоне оборудования, обеспечивая точную центровку и устойчивость при воздействии высоких нагрузок. Подходит для работы с тонколистовым металлом, листовой сталью, алюминием и другими материалами, допускающими холодную пробивку.

Технические характеристики

• Тип изделия: шпилька резьбовая
• Размер резьбы: М10 (диаметр 10 мм)
• Длина: 20 мм
• Перфорационная форма: Ø 25,4 мм (соответствует стандартному диаметру отверстия при использовании с матрицей МПО)
• Материал: сталь, закалённая для повышенной износостойкости
• Поверхностная обработка: антикоррозийное покрытие

Совместимость и монтаж

Шпилька резьбовая Ш-10/20 КВТ совместима только с матрицами серии МПО, предназначенными для гидравлических прессов КВТ. Устанавливается в нижнюю часть пуансона через резьбовое соединение. Перед монтажом проверьте соответствие резьбы - М10 должна точно входить в гнездо матрицы без усилия. Не используйте инструменты для заворачивания, кроме рук или слабого ключа - перегрузка может повредить резьбу.

Безопасность и стандарты

Изделие не имеет сертификатов безопасности, так как является комплектующим элементом технологического оборудования. Эксплуатация возможна только в рамках рекомендаций производителя пресса КВТ. Нельзя применять шпильку вне системы пробивки - она не рассчитана на статические нагрузки или крепление конструкций.

Преимущества

• Высокая точность центровки благодаря жесткому креплению матрицы
• Увеличенный срок службы за счёт закалённой стали и антикоррозийного покрытия
• Стандартный размер М10/20 обеспечивает универсальность внутри линейки КВТ
• Легкая замена при износе - не требует демонтажа всего пресса

Ограничения применения

• Не подходит для ручных инструментов, механических прессов или других брендов
• Запрещено использовать для крепления деталей вне процесса пробивки
• Не работает с матрицами других форматов (например, прямоугольных или нестандартных)
• Не предназначена для работы с материалами толще 3–4 мм - риск деформации резьбы

Примеры использования

Шпилька резьбовая Ш-10/20 КВТ применяется на производствах, где требуется массовая пробивка отверстий: сборка корпусов электрошкафов, изготовление решёток, крепёжных планок, вентиляционных решёток, а также в ремонтных мастерских, обслуживающих оборудование КВТ.

Практические советы

• Перед каждым запуском пресса проверяйте плотность затяжки шпильки - слабый контакт вызывает смещение матрицы и брак отверстий
• При частом использовании регулярно осматривайте резьбу на предмет износа - при появлении задиров замените шпильку немедленно
• Храните шпильки в сухом месте - даже с покрытием они подвержены коррозии при длительном контакте с влагой
• Артикул 85441 - это именно Ш-10/20; не путайте с Ш-20/20 (М20/20), который имеет другую резьбу и больший диаметр перфорации
