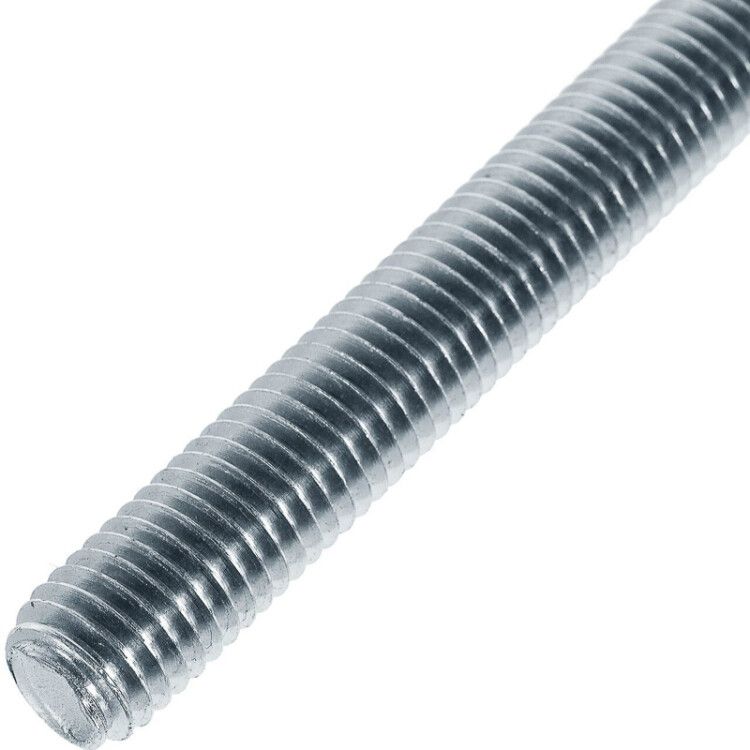

Шпилька резьбовая KRANZ DIN 975, M10х2000, короб (5 шт./уп.) |KR-01-3542-009 |

Шпилька резьбовая DIN 975, M10×2000 от Kranz (арт. kr-01-3542-009) - длинный крепёжный элемент с резьбой по всей длине, предназначенный для надёжного соединения и наращивания металлических конструкций в кабеленесущих системах, вентиляционных сетях и других промышленных монтажах.

Назначение и область применения

Шпилька резьбовая DIN 975, M10×2000 применяется там, где требуется сквозное крепление с возможностью регулировки и сборки с двух сторон. Подходит для:

• крепления кабеленесущих систем к потолочным перекрытиям;
• монтажа воздуховодов, вентиляционных каналов и трубопроводов;
• изготовления ножек для ванн, душевых поддонов и тяжёлых оборудования;
• фиксации деревянных лаг, брусьев и опорных конструкций;
• установки крупногабаритной рекламы и знаков на фасадах;
• наращивания крепёжных узлов с помощью соединительных гаек.

Технические характеристики

• Метрический размер резьбы: M10 - шаг резьбы 1,5 мм, соответствует ГОСТ 24379.1;
• Общая длина: 2000 мм - позволяет выполнять сквозные соединения в толстых конструкциях;
• Материал: углеродистая сталь - обеспечивает высокую прочность на растяжение и изгиб;
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Форма: двусторонняя резьба по всей длине - не требует сверления или нарезки резьбы на месте монтажа.

Совместимость и монтаж

Шпилька резьбовая DIN 975, M10×2000 совместима с любыми гайками и шайбами стандарта M10. Для монтажа:

• Закручивается одна сторона в предварительно установленную гайку или резьбовое отверстие;
• На вторую сторону накручиваются гайки и шайбы для фиксации крепимой детали;
• Не требует специальных инструментов - достаточно рожкового или накидного ключа на 17 мм;
• Учитывайте посадочный диаметр: внутренний диаметр отверстий в крепёжных планках должен быть не менее 11–12 мм для свободного прохода шпильки.

Безопасность и стандарты

Изделие соответствует требованиям DIN 975 - немецкому стандарту на резьбовые шпильки с полной резьбой. Цинковое покрытие соответствует ISO 4042, что гарантирует равномерную толщину слоя и адгезию. Применение в соответствии с нормами безопасности при работе с металлоконструкциями.

Преимущества

• Высокая прочность стали позволяет выдерживать значительные нагрузки без деформаций;
• Цинковое покрытие увеличивает срок службы в помещениях с высокой влажностью (например, ванные комнаты, котельные);
• Полнорезьбовой дизайн исключает необходимость нарезки резьбы на объекте - экономит время монтажа;
• Длина 2000 мм снижает количество стыков и соединителей в длинных трассах.

Ограничения применения

• Не рекомендуется использовать в контакте с морской водой, хлорированными растворами или агрессивными кислотами - цинк не выдерживает таких условий;
• Подходит только для статических нагрузок; не предназначен для динамически нагруженных механизмов (вибрация, удары);
• Не заменяет анкерные болты в бетоне - требует предварительно подготовленной резьбы или гайки с другой стороны.

Примеры использования

• В офисном здании: крепление кабеленесущего лотка к железобетонному перекрытию через 2000 мм шпильку и две гайки;
• В промзоне: сборка рамы для крепления вентиляторов на потолке с использованием нескольких шпилек и распределительных пластин;
• В жилом доме: установка ножек для массивной ванны - шпилька проходит через плиту пола, фиксируется гайками снизу и сверху;
• На внешней стене: монтаж большого рекламного щита - шпилька закрепляется в анкерных кронштейнах, на неё насаживается основная пластина и затягивается гайками.

Практические советы

• Перед монтажом проверьте целостность резьбы - при наличии повреждений используйте метчик M10 для восстановления;
• При необходимости удлинить конструкцию - соедините две шпильки с помощью центральной гайки M10;
• Для защиты от случайного саморазвинчивания в вибрационных зонах примените контргайки или герметик Loctite 243;
• Храните в сухом помещении - даже с цинковым покрытием длительный контакт с влагой может вызвать белый налёт (коррозия цинка), который не влияет на прочность, но портит внешний вид.
