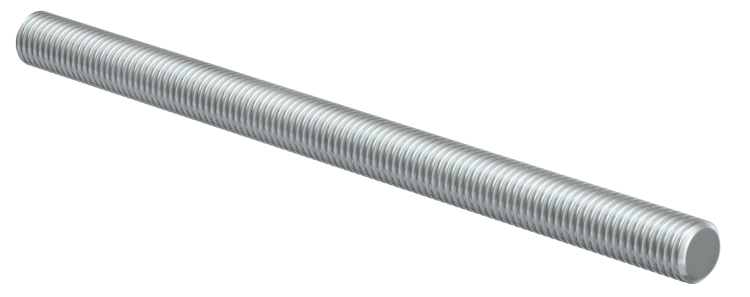

Шпилька резьбовая М10х1000 DIN 975 | CLW10-TM-10-1-R IEK

Шпилька резьбовая М10х1000 DIN 975 от IEK (ИЭК), артикул clw10-tm-10-1-r, предназначена для надёжного механического соединения элементов кабельной трассы и фиксации на несущих конструкциях. Её длинная резьба позволяет использовать её как в сборочных узлах, так и для сквозного крепления через толстые слои материалов.

Назначение и область применения

Шпилька резьбовая М10х1000 DIN 975 используется для соединения металлических лотков, коробов, стоек и других компонентов кабельной трассы. Также она применяется для крепления этих элементов к бетонным, металлическим или другим жёстким несущим поверхностям - например, к стенам, потолкам или рамам оборудования. Подходит для промышленных объектов, где требуется прочное и долговечное крепление: заводы, распределительные пункты, серверные комнаты, транспортные терминалы.

Технические характеристики

• Метрический размер резьбы: M10 - соответствует стандартному болтовому креплению с диаметром 10 мм;
• Шаг резьбы: 1,5 мм - стандартный шаг для метрических резьб класса точности ISO;
• Общая длина: 1000 мм - обеспечивает возможность прохода через несколько слоёв материала или многослойную сборку;
• Материал: сталь - высокая прочность на растяжение и изгиб;
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды.

Совместимость и монтаж

Шпилька резьбовая М10х1000 DIN 975 совместима с гайками, шайбами и крепёжными элементами стандарта M10. Для установки требуются два гайки - одна для фиксации с каждой стороны соединяемых деталей. Учитывайте посадочный диаметр отверстий в лотках и кронштейнах - они должны быть не менее 10,5–11 мм для свободного прохождения шпильки. При монтаже используйте ключи подходящего размера (обычно 17 мм для гаек M10). Не рекомендуется применять с пластиковыми или мягкими материалами без предварительного усиления отверстий.

Безопасность и стандарты

Шпилька изготовлена в соответствии с DIN 975 - немецким стандартом на резьбовые шпильки с полной резьбой по всей длине. Гальваническое цинкование соответствует требованиям к антикоррозийной защите для внутренних и умеренно влажных помещений. Соответствует нормам безопасности для электроустановок согласно ГОСТ Р 50571 и ПУЭ при использовании в системах кабельных трасс.

Преимущества

• Высокая прочность стали обеспечивает выдерживание значительных нагрузок при вибрации и механическом воздействии;
• Цинковое покрытие увеличивает срок службы в помещениях с колебаниями влажности;
• Полная резьба по всей длине позволяет регулировать положение крепёжного узла без необходимости подрезки;
• Стандартная форма и размеры обеспечивают взаимозаменяемость с другими изделиями DIN 975 от различных производителей.

Ограничения применения

• Не предназначен для работы в агрессивных химических средах (например, в зонах с постоянным контактом с кислотами, щелочами или солями);
• Цинковое покрытие не гарантирует защиту при длительном погружении в воду или в условиях морского климата - для таких условий нужна нержавеющая сталь или более толстое покрытие;
• Не следует использовать в качестве осевой опоры для подвесных конструкций с динамическими нагрузками без дополнительного крепления;
• Длина 1000 мм делает её неудобной для компактных монтажных решений - выбирайте более короткие варианты, если длина не требуется.

Примеры использования

• Фиксация двух уровней кабельных лотков друг к другу с помощью гаек и шайб;
• Крепление кабельного канала к бетонной стене через анкерные плиты;
• Сборка вертикальных стоек для подвесных кабельных трасс в производственных цехах;
• Замена повреждённых крепёжных элементов в существующих системах кабельной инфраструктуры.

Практические советы

• Перед монтажом проверьте, что отверстия в лотках и кронштейнах не имеют заусенцев - они могут повредить резьбу при завинчивании;
• Для удобства сборки используйте временные направляющие или фиксаторы, чтобы удерживать шпильку в нужном положении до затяжки гаек;
• При работе с несколькими шпильками одновременно - маркируйте их по порядку, чтобы избежать перепутывания при замене;
• Регулярно проверяйте затяжку гаек в вибрирующих системах - со временем возможна самопроизвольная открутка;
• Артикул clw10-tm-10-1-r от IEK (ИЭК) легко заменяется аналогичными изделиями других брендов, если соблюдены параметры M10x1000 DIN 975.
