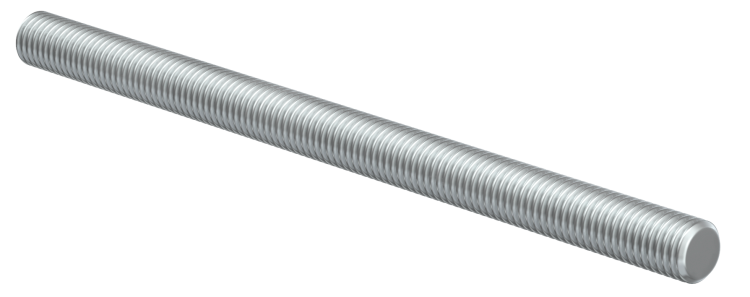

Шпилька резьбовая М10х2000 DIN 975 | CLW10-TM-10-2-R IEK

Шпилька резьбовая М10х2000 DIN 975 от IEK (ИЭК), артикул clw10-tm-10-2-r, предназначена для надёжного механического соединения элементов кабеленесущих систем - лотков, стоек, кронштейнов - и фиксации их на несущих конструкциях. Длинная резьба позволяет использовать её в многослойных сборках.

Назначение и область применения

Шпилька резьбовая М10х2000 DIN 975 используется исключительно для монтажа кабеленесущих систем: металлических лотков, коробов, стоек и других компонентов, требующих прочного и долговечного крепления. Применяется в промышленных объектах, на производствах, в распределительных пунктах, где требуется жёсткая фиксация тяжёлых кабельных трасс. Подходит для вертикальной и горизонтальной установки.

Технические характеристики

• Резьба: метрическая M10, шаг 1,5 мм - совместима с гайками и шайбами стандарта ISO
• Длина: 2000 мм - обеспечивает возможность прохода через несколько слоёв крепёжных элементов
• Материал: углеродистая сталь - высокая прочность на растяжение и изгиб
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Стандарт: DIN 975 - соответствует немецкому нормативу на двухконцевые резьбовые шпильки

Совместимость и монтаж

Шпилька резьбовая М10х2000 DIN 975 совместима с гайками M10, плоскими и пружинными шайбами, а также с крепёжными элементами, имеющими внутреннюю резьбу M10. Для монтажа необходимо:

• Закрепить один конец шпильки в предварительно просверленном отверстии (например, в стене или несущей балке) с помощью анкерного болта или закладной детали
• На второй конец навинчивается гайка с шайбой - она фиксирует лоток или кронштейн
• Учитывайте посадочный диаметр: отверстие в крепёжной планке должно быть не менее 10,5–11 мм для свободного прохождения шпильки

Не используйте шпильку как осевой несущий элемент - она рассчитана на передачу нагрузки через резьбовое соединение, а не на изгиб.

Безопасность и стандарты

Шпилька соответствует стандарту DIN 975, что гарантирует точность резьбы, однородность материала и устойчивость к механическим воздействиям. Гальваническое цинкование соответствует требованиям EN ISO 4042 по толщине и адгезии покрытия. Сертифицирована для использования в помещениях с умеренной влажностью и в закрытых каналах.

Преимущества

• Высокая прочность стали обеспечивает выдерживание значительных весовых нагрузок от кабельных трасс
• Цинковое покрытие увеличивает срок службы в условиях перепадов температур и влажности
• Длина 2000 мм позволяет собирать многоуровневые системы без необходимости удлинения или сварки
• Стандартизированная резьба упрощает замену и ремонт - все комплектующие доступны на рынке

Ограничения применения

• Не предназначен для работы в агрессивных химических средах (кислоты, щёлочи, солевые растворы) - цинковое покрытие недостаточно стойко
• Не рекомендуется применять в открытых наружных сетях без дополнительной защиты от атмосферных осадков
• Не следует использовать в качестве основного крепёжа для динамически нагруженных конструкций (вибрационное оборудование, движущиеся механизмы)
• Длина 2 м делает шпильку трудной для транспортировки и хранения - требует специальных условий

Примеры использования

• Фиксация стального лотка 800x150 мм к потолку в цеху с использованием двух шпилек на каждом конце
• Сборка вертикальной стойки для кабельных трасс в серверной комнате - шпилька проходит через три уровня креплений
• Крепление кронштейна для поворотного участка кабеленесущей системы к бетонной стене

Практические советы

• Перед монтажом проверьте целостность резьбы - повреждённые участки снижают несущую способность
• Используйте смазку на резьбе (например, графитную) при длительной эксплуатации - это облегчит демонтаж в будущем
• При работе с несколькими шпильками на одной трассе выставляйте их строго параллельно - перекос вызывает неравномерную нагрузку
• Для длинных шпилек (2 м) рекомендуется временная фиксация во время сборки - они легко прогибаются при неаккуратном обращении
• Артикул clw10-tm-10-2-r от IEK (ИЭК) - единственный в линейке с такой длиной; аналоги других брендов могут отличаться по допускам резьбы
