ШРС 1-01-5-54-УЗ-001 Узола (5х100) 250А IP54 - U45041200 ЯЯС12409

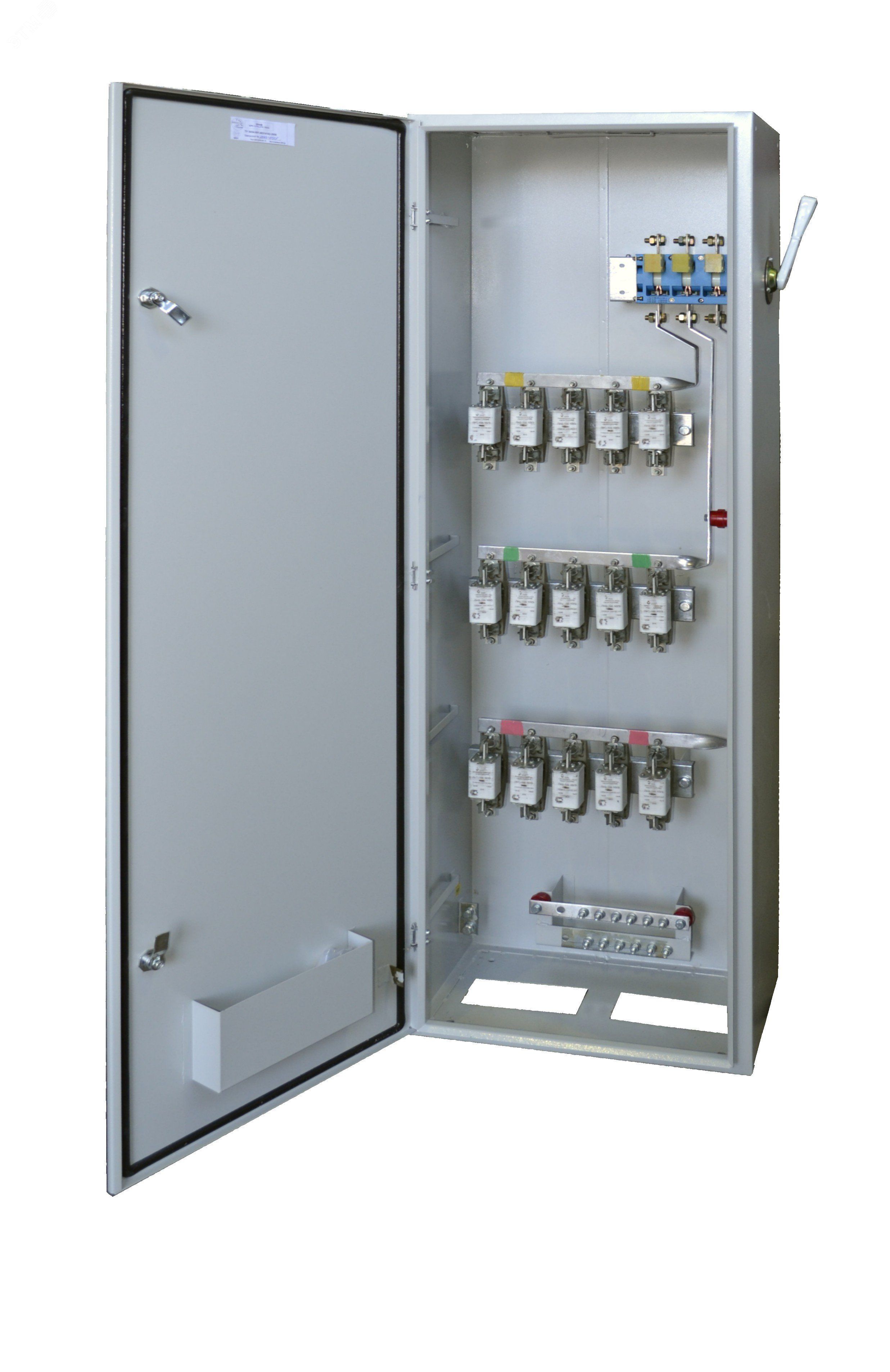

ШРС 1-01-5-54-УЗ-001 (5х100) 250А - это металлический силовой распределительный шкаф от УЗОЛА, предназначенный для приёма, распределения и защиты электроэнергии в промышленных и общественных зданиях. Он рассчитан на номинальный ток 250 А, работает в сетях 380 В и защищён от пыли и брызг воды (IP54). Шкаф монтируется напольно и подходит для стационарной установки.

Назначение и область применения

ШРС 1-01-5-54-УЗ-001 (5х100) 250А используется для приёма электрической энергии и её дальнейшего распределения по отходящим линиям. Обеспечивает защиту цепей от перегрузок и коротких замыканий с помощью предохранителей. Применяется в системах переменного тока 380/220 В, 50 Гц, а также допускает работу с частотой 60 Гц и напряжением до 660 В. Может использоваться для редких операций коммутации силовых цепей. Подходит для объектов промышленного и общественного назначения: заводов, складов, торговых центров, административных зданий.

Технические характеристики

• Номинальное напряжение: 380 В (переменный ток), до 660 В переменного и до 440 В постоянного тока
• Номинальный ток: 250 А
• Частота: 50–60 Гц
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: металл (сталь с покрытием)
• Цвет: серый
• Способ монтажа: напольный - устанавливается на ровную поверхность, не требует крепления к стене
• Габариты: 5×100 (обозначают внутренние габариты в дециметрах - 5 дм шириной, 100 дм высотой; реальные размеры зависят от комплектации)

Совместимость и монтаж

ШРС 1-01-5-54-УЗ-001 (5х100) 250А совместим с предохранителями типа ПН-2, ПК, ПР-2 и аналогичными устройствами, соответствующими току 250 А. Для монтажа требуется ровная, прочная горизонтальная поверхность. Кабели подводятся через нижние или боковые вводы - наличие и тип вводных отверстий определяются комплектацией. Перед установкой проверьте соответствие посадочных размеров кабельных вводов и диаметра вводимых жил. Монтаж выполняют только квалифицированные специалисты после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

ШРС 1-01-5-54-УЗ-001 (5х100) 250А соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2, регламентирующим безопасность низковольтных распределительных устройств. Конструкция обеспечивает механическую целостность и защиту от случайного доступа к токоведущим частям. Корпус выполнен из металла, что исключает возгорание материала. Все элементы внутри шкафа должны быть установлены в соответствии с проектом и нормами ПУЭ.

Преимущества

• Высокая степень защиты IP54 позволяет использовать шкаф в помещениях с повышенной запылённостью или влажностью (например, цеха, парковки, подвалы)
• Металлический корпус обеспечивает долговечность, устойчивость к механическим повреждениям и хорошую теплопроводность
• Напольный монтаж упрощает обслуживание и снижает нагрузку на стены
• Поддерживает работу как в сети 50 Гц, так и 60 Гц - удобно для оборудования импортного производства
• Интегрируется в существующие системы распределения энергии благодаря стандартизованным размерам и типовым решениям

Ограничения применения

• Не предназначен для установки на улице - IP54 не обеспечивает защиту от прямого дождя или длительного воздействия влаги
• Не рекомендован для помещений с агрессивными химическими средами (кислоты, щёлочи, растворители)
• Не имеет встроенной автоматической защиты (только предохранители); для защиты от утечек тока необходимы отдельные устройства УЗО
• Не предназначен для частых коммутаций - более 10–15 операций в день может снизить срок службы контактов
• Не подходит для взрывоопасных зон (без дополнительной сертификации Ex)

Примеры использования

• Главный вводной шкаф на заводе для распределения 380 В между цехами
• Распределительный пункт в торговом центре для питания освещения, лифтов и кондиционеров
• Щитовая на складском комплексе для управления насосами и конвейерами
• Центральный шкаф в больнице для питания медицинского оборудования с питанием от трехфазной сети

Практические советы

• Перед установкой убедитесь, что внутреннее пространство шкафа достаточно для размещения всех аппаратов - 5×100 см - это минимальные габариты, возможна перегрузка при большом числе модулей
• Выбирайте предохранители с запасом по току (не выше 80% от 250 А) для продления срока службы и снижения риска ложных срабатываний
• Обязательно используйте клеммы с правильным сечением провода - для 250 А обычно применяются медные жилы 70–95 мм2
• Проверяйте плотность закрытия двери - даже при IP54 щели могут позволить попадание влаги при мойке помещения
• При заказе уточните комплектацию: есть ли вводы, клеммы, заземление, внутренняя разводка - некоторые модели поставляются без внутреннего оборудования
