Штекер 5-полюсный Modul45connect (черный) (ST-S GST18i5p SW) | 6108070 OBO Bettermann

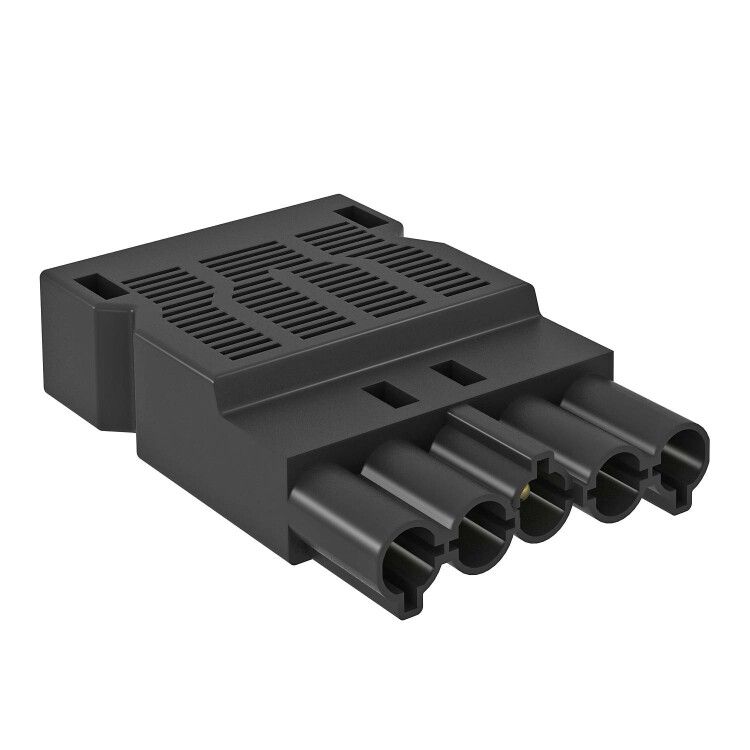

Штекер 5-полюсный Modul45connect черный - надежный проводной разъем для прямой коммутации кабелей в промышленных системах управления. Бренд OBO BETTERMANN обеспечивает соответствие европейским стандартам безопасности, а артикул 6108070 указывает на точную модификацию с болтовым зажимом и механической блокировкой.

Назначение и область применения

Штекер 5-полюсный Modul45connect черный предназначен для создания прочного и защищенного соединения между кабелями и оборудованием в условиях повышенной вибрации, перепадов температур и воздействия внешней среды. Подходит для подключения устройств автоматизации, пультов управления, датчиков, приводов и других компонентов, требующих устойчивого электрического контакта. Часто используется в цепях до 250 В и 16 А - например, в станках, конвейерах, системах освещения и контроля.

Технические характеристики

• Тип разъема: ST-S GST18i5p SW - 5-полюсная штекерная конструкция стандарта GST18i
• Исполнение: одноместный проводной разъем - каждый полюс имеет отдельный зажим для одного кабеля
• Цвет корпуса: черный - устойчив к УФ-излучению и механическому износу
• Зажим кабеля: болтовой, для одножильных и многожильных проводов сечением 1,5–2,5 мм2
• Размеры кабелей: совместим с H05VV (диаметр 9,5–13,5 мм), NYM (10,5–13,5 мм)
• Длина снятия изоляции: 8 мм - требуется точно соблюдать при подготовке кабеля
• Длина снятия оплетки: 45 мм - для правильного ввода в корпус и работы фиксатора
• Электрическая нагрузка: 250 В, 16 А - соответствует требованиям VDE 0628
• Механизм защиты: фиксатор кабельного ввода предотвращает выдергивание провода при нагрузке
• Блокировка: обязательная механическая блокировка, исключающая случайное расхождение пары

Совместимость и монтаж

Штекер 5-полюсный Modul45connect черный рассчитан на работу с гибкими кабелями H05VV и NYM. Для монтажа необходимо:

• Снять изоляцию на 8 мм - меньше или больше повредит контакт или вызовет плохую фиксацию
• Удалить внешнюю оплетку на 45 мм - чтобы кабель плотно вошел в зажим и активировал фиксатор
• Закрутить болты равномерно - не переусердствовать, чтобы не повредить жилы
• Подключить только к соответствующему гнездовому разъему GST18i5p - несовместим с другими сериями

Не используйте этот разъем для установки в щитах без дополнительной защиты - он не является герметичным и не имеет IP-рейтинга.

Безопасность и стандарты

Штекер 5-полюсный Modul45connect черный соответствует нормам VDE 0628, что гарантирует наличие обязательной блокировки, предотвращающей самопроизвольное отсоединение. Конструкция прошла испытания на нагрев при номинальной нагрузке 16 А и механическую устойчивость. Все материалы - термостойкие, не поддерживают горение.

Преимущества

• Высокая надежность соединений благодаря болтовому зажиму - лучше, чем пружинные клеммы в условиях вибрации
• Фиксация кабеля снижает риск обрыва при частых перемещениях оборудования
• Стандартная форма GST18i позволяет легко заменить на аналоги от других производителей
• Черный цвет корпуса маскирует следы эксплуатации и не выгорает на свету
• Разборная конструкция - можно обслуживать без замены всего разъема

Ограничения применения

• Не предназначено для наружной установки - отсутствует защита от воды и пыли (нет IP-класса)
• Не подходит для кабелей сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или слабый контакт
• Не работает с кабелями типа YDY, KGVV, RVV - не подходят по диаметру и жесткости
• Требуется точное соблюдение длин снятия изоляции и оплетки - отклонение нарушает функциональность
• Не рекомендован для высокочастотных сигналов - предназначен только для силовой и управляющей сети постоянного/переменного тока

Примеры использования

• Подключение пульта управления к станку с ЧПУ через гибкий кабель H05VV
• Соединение датчиков уровня и давления в пищевой промышленности
• Разъем для временной подпитки конвейерной линии при ремонте
• Альтернатива быстроразъёмным соединениям там, где нужна максимальная механическая прочность

Практические советы

• Перед сборкой проверьте, что кабели имеют одинаковый диаметр - смешивание разных типов может нарушить фиксацию
• Используйте плоскогубцы для аккуратного снятия оплетки - не допускайте порезов жил
• После монтажа потяните кабель - если фиксатор работает правильно, он не выскочит
• При групповом использовании нескольких таких разъемов - пометьте их номерами или цветными метками
• Храните запасные экземпляры в сухом месте - даже пластик чувствителен к длительному воздействию влаги
