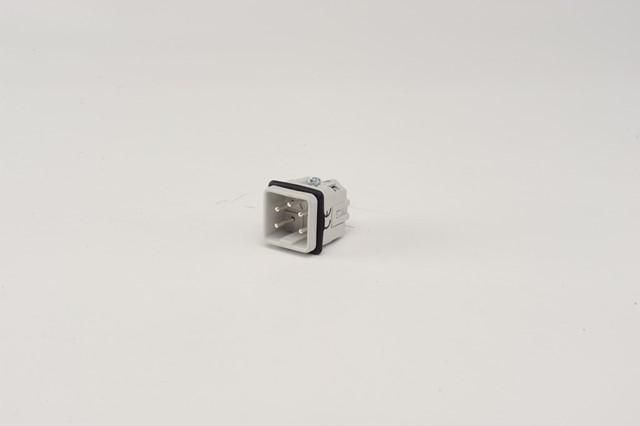

Штепсель 5-полюсный 10А 690В IP65 EMAS EB005CF00

Штепсель 5 полюсов 10А от бренда EMAS (артикул eb005cf00) - это промышленный разъём с заземлением, рассчитанный на надёжное соединение в условиях повышенной нагрузки, влаги и механических воздействий. Подходит для подключения оборудования на объектах строительства, производства и временных энергосетей.

Назначение и область применения

Штепсель 5 полюсов 10А предназначен для безопасного подключения переносных и стационарных электроприборов в промышленной среде. Он используется там, где требуется устойчивый контакт с заземлением - например, на стройплощадках, в цехах, на конвейерах, при работе с сварочным оборудованием, насосами, компрессорами и другими устройствами мощностью до 6,4 кВт (при 400 В). Разъём особенно эффективен в условиях высокой запылённости, сырости или частых перемещений.

Технические характеристики

• Число контактов: 4 рабочих + PE (заземление) - всего 5 полюсов
• Номинальный ток: 10 А (максимум 16 А)
• Номинальное напряжение: 250–400 В переменного тока
• Импульсная прочность изоляции: 6 кВ
• Сопротивление изоляции: не менее 10 МОм
• Рабочая температура: от –40 C до +125 C
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Ресурс коммутации: минимум 1 000 000 циклов включения/выключения
• Уровень воспламеняемости материала: V0 - самозатухание после удаления источника пламени
• Класс искажений: 3 - допустимые уровни помех для промышленного оборудования
• Стандарт соответствия: TS EN

Совместимость и монтаж

Штепсель 5 полюсов 10А совместим с аналогичными розетками серии EMAS с таким же числом полюсов и типом фиксации. Установка осуществляется через фиксирующий винт - достаточно просверлить отверстие подходящего диаметра в панели и закрутить винт до плотного прилегания корпуса. Корпус имеет модульную конструкцию, что позволяет легко менять внутренние элементы при обслуживании. Кабельный вход рассчитан на провода сечением, соответствующим току 10–16 А (обычно 1,5–2,5 мм2). Обязательно проверьте соответствие внешнего диаметра кабеля посадочному месту перед установкой.

Безопасность и стандарты

Штепсель 5 полюсов 10А соответствует требованиям стандарта TS EN, обеспечивающим безопасность в промышленных системах. Высокая степень защиты IP65 предотвращает попадание пыли и воды, снижая риск короткого замыкания. Материалы корпуса имеют класс горючести V0 - они не поддерживают горение. Наличие заземляющего контакта гарантирует защиту от поражения током при повреждении изоляции оборудования. Импульсная прочность 6 кВ защищает от скачков напряжения, характерных для промышленных сетей.

Преимущества

• Высокая долговечность: ресурс в 1 млн циклов обеспечивает работу без замены даже при ежедневном использовании
• Надёжная герметизация: IP65 сохраняет работоспособность в сыром, пыльном и агрессивном окружении
• Удобство эксплуатации: сдвоенные ручки с роликами позволяют легко вставлять и вынимать штекер даже в перчатках
• Защита от случайного отключения: жёсткая фиксация винтом исключает выпадение разъёма при вибрациях
• Электростатическое покрытие корпуса: улучшает устойчивость к коррозии и механическому износу

Ограничения применения

Штепсель 5 полюсов 10А не предназначен для постоянного подключения к сети выше 400 В или токов более 16 А - превышение этих значений вызывает перегрев и выход из строя. Также он не рекомендован для использования в взрывоопасных зонах (без специальной сертификации ATEX). Не следует применять в условиях длительного погружения в воду - IP65 не обеспечивает герметичность при подводном состоянии. Для работы при температуре ниже –40 C необходимо дополнительно проверить эластичность материалов кабельных вводов.

Примеры использования

• Подключение переносных сварочных аппаратов на стройке
• Энергоснабжение конвейерных лент в пищевой промышленности
• Временная подача питания на осветительные и вентиляционные системы на объектах
• Запитка насосов, компрессоров и других механизмов в цехах с высокой влажностью
• Обслуживание мобильных станций и ремонтных бригад

Практические советы

• Перед первым подключением проверьте целостность контактов и наличие заземления - используйте тестер
• Не затягивайте фиксирующий винт слишком сильно - это может деформировать корпус
• При монтаже в металлические щиты обязательно обеспечьте хорошую связь между корпусом разъёма и заземляющей шиной
• Для кабелей большого диаметра выбирайте модели с расширенными кабельными вводами - убедитесь, что они совпадают с вашими данными
• Регулярно осматривайте ручки и ролики - при появлении трещин или заеданий замените деталь, чтобы избежать некорректного отключения
• Штепсель 5 полюсов 10А от EMAS (артикул eb005cf00) лучше использовать в паре с такими же розетками той же серии - смешивание брендов может нарушить герметизацию и контакт
