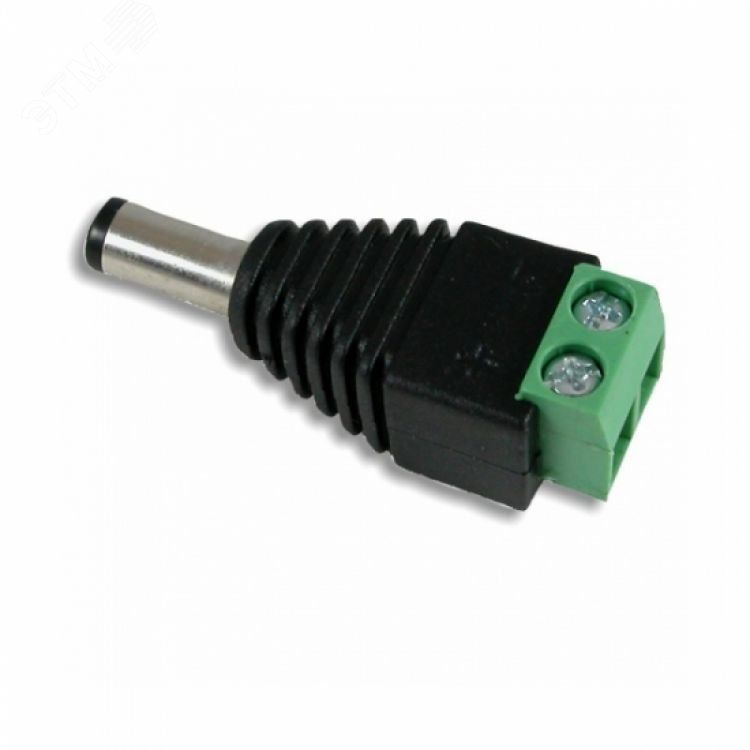

Штекер с клеммной колодкой GF JACK TSM 2.1х5.5 - GF-JACK-TSM Giraffe gf0271

Штекер с клеммной колодкой 2.1×5.5 GF JACK TSM JACK от Giraffe - это быстроразъёмный соединитель для подключения питания видеокамер без пайки. Артикул gf-jack-tsm обеспечивает надёжный контакт и удобство монтажа в системах видеонаблюдения.

Назначение и область применения

Штекер с клеммной колодкой 2.1×5.5 GF JACK TSM JACK используется для подачи постоянного тока на видеокамеры, DVR, NVR и другие устройства с питанием 12 В или 24 В. Применяется в системах видеонаблюдения, где требуется частая замена оборудования, мобильная установка или ремонт без пайки. Клеммная колодка позволяет легко подключить провода, а разъём JACK 2,1×5,5 совместим с большинством стандартных адаптеров питания.

Технические характеристики

• Тип разъёма: штекер с внутренним контактом 2,1 мм и внешним диаметром 5,5 мм
• Тип подключения: клеммная колодка (для зачистенных проводов до 1,5 мм2)
• Максимальный ток: до 3 А (при температуре +25 C)
• Рабочее напряжение: до 30 В DC
• Материал корпуса: термостойкий пластик (UL94 V-0)
• Цвет: чёрный
• Артикулы: gf-jack-tsm, gf0271

Совместимость и монтаж

Штекер 2.1×5.5 GF JACK TSM JACK совместим с любыми кабелями и адаптерами, имеющими соответствующий гнездовой разъём. Для монтажа:

• Зачистите конец провода на 8–10 мм
• Закрепите жилу в клемме, затянув винт отверткой
• Убедитесь, что провод не выскакивает из клеммы при легком растяжении
• Подсоедините штекер к устройству - он фиксируется плотно, без люфта

Не требует пайки, инструменты - только отвёртка и нож для зачистки. Установка занимает менее минуты.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика UL94 V-0, устойчивого к перегреву. Соответствует требованиям безопасности для низковольтных устройств. Не имеет сертификата IP, поэтому не предназначен для открытых или влажных зон без дополнительной защиты.

Преимущества

• Исключает необходимость пайки - снижает риск повреждений и ускоряет монтаж
• Легко демонтируется и переиспользуется - идеально для тестирования и ремонта
• Стандартный размер 2,1×5,5 - совместим с широким спектром блоков питания
• Надёжный контакт благодаря медным клеммам с зажимом
• Готовый к использованию комплект - всё в одном корпусе

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - отсутствует защита IP
• Максимальный ток 3 А - не подходит для мощных камер с нагревательными элементами или PTZ-систем
• Не рекомендован для постоянной механической нагрузки - не рассчитан на частые изгибы кабеля в месте соединения
• Не совместим с разъёмами других типов (например, 2,5×5,5 или 3,5×1,35)

Примеры использования

• Подключение камеры наблюдения к сетевому адаптеру 12 В/2 А
• Временное питание камеры при настройке системы
• Замена повреждённого кабеля в уже установленной системе
• Сборка удлинителей питания для камер внутри помещений

Практические советы

• Выбирайте кабели с достаточным сечением - для расстояний более 10 метров используйте 0,75 мм2 и выше
• Перед подключением проверьте полярность: центральный контакт - плюс, внешняя оболочка - минус
• Не затягивайте клеммы слишком сильно - можно повредить медную жилу
• Для долговечности закрепляйте кабель рядом с разъёмом, чтобы избежать перегиба
• Если планируете использовать несколько таких штекеров - пометьте каждый по цвету или номеру камеры
