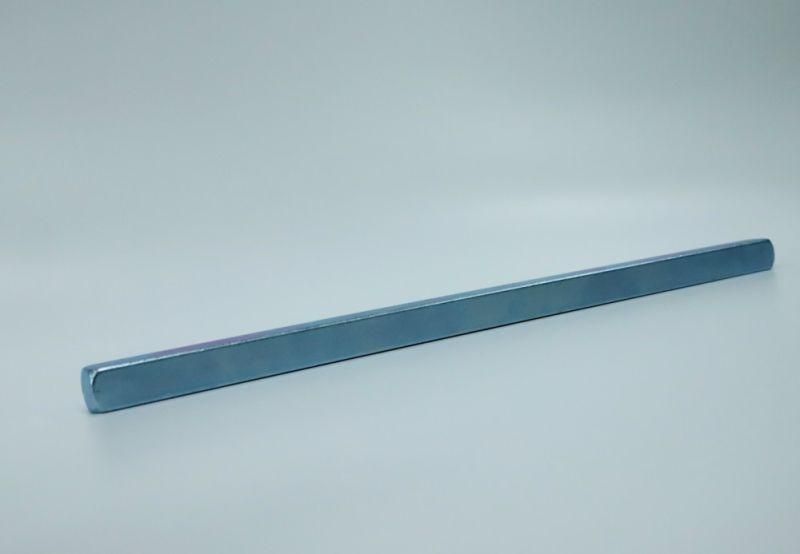

ШТОК 330ММ 15Х15 ДЛЯ ВЫНОСНОЙ РУКОЯТКИ ФРОНТАЛЬНОЙ УСТАНОВКИ НА SD630-1250 - SSDSH336312 APC

Шток 330мм 15х15 для рукоятки SD630-1250 - это удлинительный элемент для выносной поворотной рукоятки выключателей-разъединителей серии SystemePact SD. Он позволяет управлять аппаратом с расстояния через дверцу распределительного щита, обеспечивая безопасную и удобную операцию. Артикул ssdsh336312 соответствует модели от бренда Systeme Electric.

Назначение и область применения

Шток 330мм 15х15 для рукоятки SD630-1250 используется для передачи крутящего момента от поворотной рукоятки, установленной на двери распределительного щита, к механизму выключателя-разъединителя. Применяется в комплекте с выключателями-разъединителями серии SystemePact SD на ток 630–1250 А. Подходит для установок, где требуется удалённое управление - например, в промышленных щитах, цехах, энергообъектах, где доступ к самому аппарату затруднён или опасен.

Технические характеристики

• Длина штока: 330 мм
• Сечение профиля: 15×15 мм (прямоугольный)
• Материал: сталь, покрытая антикоррозийным слоем
• Тип соединения: фланцевый с зажимными элементами для рукоятки и корпуса аппарата
• Рабочая температура: совместим с рабочими условиями Series SD (-25C до +60C)

Совместимость и монтаж

Шток 330мм 15х15 для рукоятки SD630-1250 совместим только с выключателями-разъединителями системы SystemePact SD на ток 630–1250 А. Устанавливается между механизмом аппарата и внешней поворотной рукояткой. Монтаж требует точной центровки: ось штока должна совпадать с осью рукоятки и выходного вала выключателя. Для надёжной работы необходимо использовать оригинальные крепления из комплекта рукоятки. Нельзя применять с другими сериями или сторонними рукоятками - возможна деформация или отказ управления.

Преимущества

• Обеспечивает жёсткую механическую связь без люфтов - гарантирует точное положение контактов при переключении
• Прямоугольное сечение 15×15 мм предотвращает проворот при передаче усилия
• Стандартная длина 330 мм оптимальна для большинства типовых щитов с глубиной до 400 мм
• Изготовлен из прочной стали - устойчив к нагрузкам и долговечен в условиях вибраций

Ограничения применения

• Не предназначена для автоматических систем - работает только с ручной поворотной рукояткой
• Не допускается использование в средах с высокой запылённостью без защиты - частицы могут попасть в соединения и вызвать заклинивание
• Запрещено удлинять или модифицировать шток - это нарушает механическую целостность и может привести к аварии
• Не подходит для выключателей других серий, даже если они имеют аналогичный ток - отличаются геометрия и тип крепления

Примеры использования

• Щитовые помещения на заводах - рукоятка на двери, выключатель внутри щита
• Энергетические пункты - управление разъединителем с безопасного расстояния
• Цеха с высоким уровнем шума - оператор не должен подходить к месту коммутации
• Объекты с повышенными требованиями безопасности - минимизация риска при работе под напряжением

Практические советы

• Перед установкой проверьте, что длина штока 330 мм соответствует расстоянию от двери щита до механизма выключателя - при недостатке или избытке длины возможны трудности с включением/выключением
• При сборке смажьте контактные поверхности штока и рукоятки специальной смазкой для электроаппаратуры - это продлит срок службы и исключит заедание
• Проверяйте свободное вращение после монтажа - если есть трение, скорее всего, нарушена центровка
• При замене используйте только оригинал - артикул ssdsh336312 от Systeme Electric имеет точно выдержанные допуски
